Matplotlib和Plotly知识点（Dash+Plotly分页展示）

0、Matplotlib、Plotly和Dash区别 （推荐用Dash+Plotly）

matplot （不支持滑动）：了解fig, axes = plt.subplots即可
plotly（动态图）：了解fig = make_subplots即可
Dash（分页）：了解分页即可

🔍 一、三者功能定位对比

特性/库	Matplotlib	Plotly	Dash
类型	静态绘图库	交互式绘图库	基于 Plotly 的 Web 应用框架
图表交互性	低（可嵌入GUI）	高（支持缩放/悬停）	高（完整 Web 前端）
图表保存	保存为 PNG/PDF	可保存为 HTML	可通过网页访问/交互显示
适合场景	快速本地分析	Web + Notebook 展示	搭建完整交互式仪表盘系统
安装	pip 安装即可	pip 安装即可	需要安装 dash + 依赖

---

✅ 总结推荐

目标	推荐
只保存静态图	Matplotlib 保存 PNG
保存交互图	Plotly 保存 HTML
分页浏览多个图	Dash + Plotly 实现分页界面
图表标题为日期	datetime.now().strftime(...) 命名文件

---

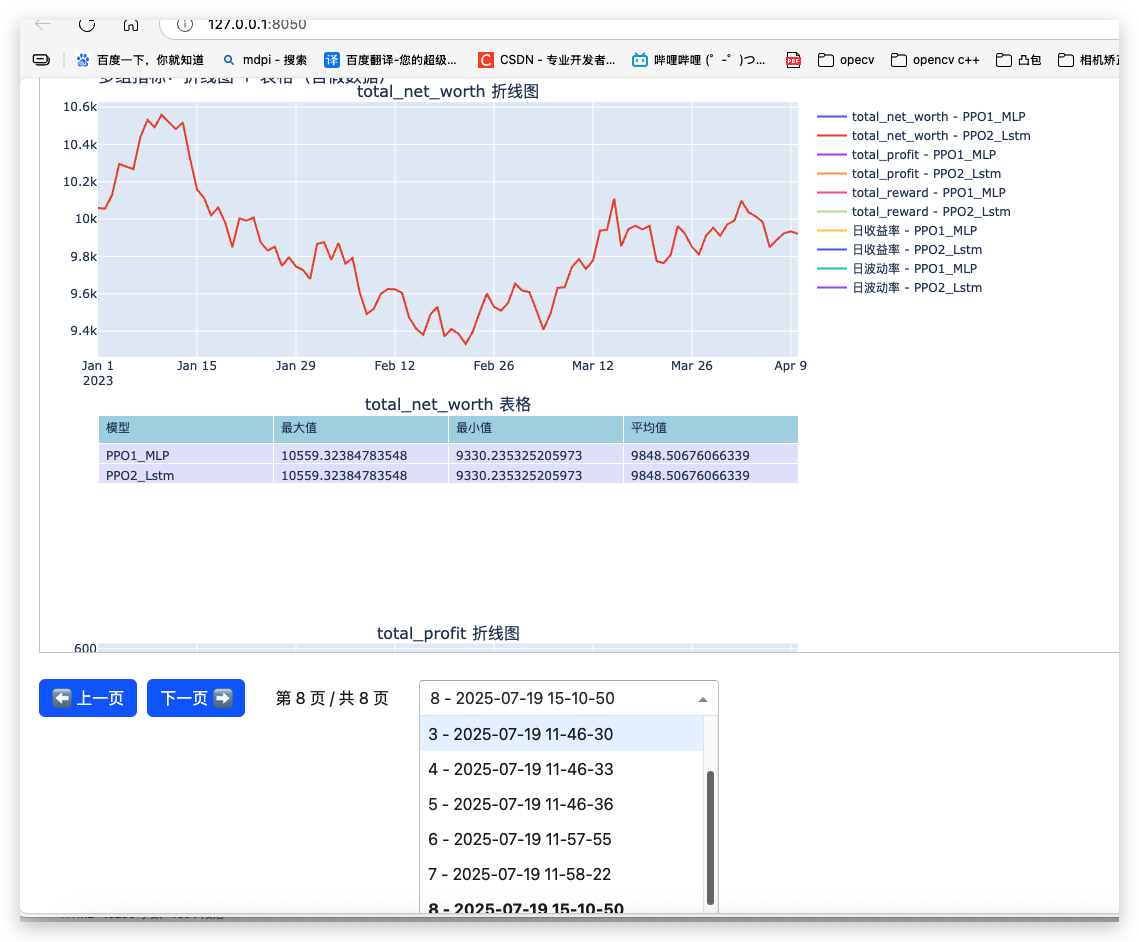

Dash+Plotly分页显示效果（适合用于图表展示）：Plotly画图，Dash分页显示

完整代码：
Plotly画图

import numpy as np
import pandas as pd# 1.系列指标
def calculate_metrics_series(history_dict, risk_free_rate=0.0):"""# 折线图数据格式{"日收益率": {"series": [pd.Series1, pd.Series2, ...],  # 列表，而非dict"table": [{"model": "PPO1_MLP", ...},{"model": "PPO2_Lstm", ...}]},...}# 汇总表格数据（同上面的）[{'model': 'PPO1_MLP', 'max': 0.0099, 'min': 0.0, 'mean': 0.0089}{'model': 'PPO2_Lstm', 'max': 0.0099, 'min': 0.0, 'mean': 0.0089}]"""data_dict = {}for policy_name, history in history_dict.items():# net_worth = np.array(history['total_net_worth'])# profit = np.array(history['total_profit'])# rewards = np.array(history['total_reward'])# # dates = pd.date_range(end=history['current_data'], periods=len(net_worth))dates = pd.to_datetime(history['current_data'])# index = pd.to_datetime(historypre['current_data'])# 1. 计算每日收益率# 计算每日收益率,系列，# np.diff(net_worth)：计算净值序列的相邻差值，net_worth[:-1]：取前n-1日的净值作为分母# 该计算方式与pandas的pct_change()方法等价：# daily_returns = np.diff(net_worth) / net_worth[:-1]# 假设 history["total_net_worth"] 已经有数据net_worth_series = pd.Series(history['total_net_worth'],dates)# 计算每日收益率daily_returns = net_worth_series.pct_change().fillna(0)  # 第一天收益率设为0# 2. 波动率# Step 2: 逐步计算从 day 1 到 t 的累积标准差#daily_returns.expanding()：创建扩展窗口对象，第1个窗口：[0]，第2个窗口：[0,1]，第3个窗口：[0,1,2]daily_volatility = daily_returns.expanding().std().fillna(0)# # 计算从开始时间到当前步的波动率，和上面等价# volatility = [np.std(daily_returns[:i+1]) for i in range(len(daily_returns))]# 计算 5 日滚动标准差作为波动率# daily_volatility = daily_returns.rolling(window=5).std().fillna(0)# 添加到每个指标的 data_dictdef add_to_data_dict(name, series_data,policy_name, table_value=None):if name not in data_dict:data_dict[name] = {"series": [], "table": []}data_dict[name]["series"].append(pd.Series(series_data, index=dates, name=policy_name))data_dict[name]["table"].append({"model": policy_name, "max": np.max(series_data),"min": np.min(series_data), "mean": np.mean(series_data) if hasattr(series_data, "__len__") else series_data})# 原始数据# 构造 pandas.Series，索引为日期 # x = pd.to_datetime(historypre['current_data'])series_net = pd.Series(history['total_net_worth'], index=dates, name=policy_name)series_profit = pd.Series(history['total_profit'], index=dates, name=policy_name)series_reward = pd.Series(history['total_reward'], index=dates, name=policy_name)for metric_name, series in zip(["total_net_worth", "total_profit", "total_reward"],[series_net, series_profit, series_reward]):add_to_data_dict(metric_name, series, policy_name,table_value=None)# 计算的指标数据add_to_data_dict("日收益率", daily_returns,policy_name, table_value=None)add_to_data_dict("日波动率",daily_volatility,policy_name, table_value=None)return data_dict# 2.值指标，多个def calculate_metrics_values(history_dict, risk_free_rate=0.0):# data_dict = {}data_list = []for policy_name, history in history_dict.items():net_worth = np.array(history['total_net_worth'])profit = np.array(history['total_profit'])rewards = np.array(history['total_reward'])# dates = pd.date_range(end=history['current_data'], periods=len(net_worth))dates = pd.to_datetime(history['current_data'])# 收益率returns = net_worth / net_worth[0] - 1total_return = returns[-1]# 日收益率daily_returns = pd.Series(net_worth).pct_change().dropna()# 波动率（年化）volatility = daily_returns.std() * np.sqrt(252)# 夏普比率sharpe_ratio = (daily_returns.mean() - risk_free_rate) / daily_returns.std() * np.sqrt(252) if daily_returns.std() != 0 else 0# 最大回撤cumulative = pd.Series(net_worth)roll_max = cumulative.cummax()drawdown = (cumulative - roll_max) / roll_maxmax_drawdown = drawdown.min()# 卡玛比率calmar_ratio = total_return / abs(max_drawdown) if max_drawdown != 0 else np.inf# 胜率 & 盈亏比profit_diff = np.diff(profit)win_trades = profit_diff[profit_diff > 0]loss_trades = profit_diff[profit_diff < 0]win_rate = len(win_trades) / len(profit_diff) if len(profit_diff) > 0 else 0avg_win = win_trades.mean() if len(win_trades) > 0 else 0avg_loss = abs(loss_trades.mean()) if len(loss_trades) > 0 else 1e-8profit_factor = avg_win / avg_loss if avg_loss != 0 else np.inf# 存入列表，每个元素是一个字典data_list.append({"model": policy_name,"收益率": total_return,"波动率": volatility,"夏普比率": sharpe_ratio,"累计净值": net_worth[-1],"最大回撤": max_drawdown,"卡玛比率": calmar_ratio,"胜率": win_rate,"盈亏比": profit_factor,})return data_list#     # 存结果#     data_dict[policy_name] = {#         "收益率": total_return,#         "波动率": volatility,#         "夏普比率": sharpe_ratio,#         "累计净值": net_worth[-1],#         "最大回撤": max_drawdown,#         "卡玛比率": calmar_ratio,#         "胜率": win_rate,#         "盈亏比": profit_factor,#     }# return data_dictif __name__ == "__main__":import numpy as npimport pandas as pdfrom datetime import datetime, timedelta# 随机种子np.random.seed(42)n_steps = 100initial_net_worth = 10000price_changes = np.random.normal(loc=0.001, scale=0.01, size=n_steps)# 系列数据：净值、利润、奖励net_worth_series = initial_net_worth * np.cumprod(1 + price_changes)  # ✅ 系列profit_series = net_worth_series - initial_net_worth                  # ✅ 系列reward_series = price_changes * 100                                   # ✅ 系列history = {'total_net_worth': net_worth_series.tolist(),'total_profit': profit_series.tolist(),'total_reward': reward_series.tolist(),'current_data': pd.date_range('2023-01-01', periods=len(net_worth_series), freq='D').strftime('%Y-%m-%d').tolist()  # 存储格式化后的日期列表}# print(history)print("\n历史数据最后5条记录:")for key in history:print(f"{key}:")# 对数值数据保留4位小数，日期保持原格式values = [round(x, 4) if isinstance(x, (float, np.floating)) else x for x in history[key][-5:]]  # 可修改-5为其他数值调整显示数量print(values)# #### ************ceshi************# 1、计算指标，系列data_dict1 = calculate_metrics_series({'PPO1_MLP': history, 'PPO2_Lstm':history})print("\n方法一：评估指标:")# 新增打印代码print("各指标前3条数据预览：")for metric_name in data_dict1:print(f"\n=== {metric_name} ===")# 打印时序数据前3条print(f"时序数据（{len(data_dict1[metric_name]['series'])}个模型）:")for series in data_dict1[metric_name]['series']:print(f"{series.name}: {[round(x,4) for x in series.values[:3]]}...")# 打印表格数据前3条print(f"\n表格统计（前3项）:")for table_item in data_dict1[metric_name]['table'][:3]:print({k: round(v,4) if isinstance(v, float) else v for k, v in table_item.items()})# 2、计算评估指标值，多值data_dict2 = calculate_metrics_values({'PPO1_MLP': history, 'PPO2_Lstm':history})print("\n方法二：评估指标:")print(data_dict2)# 3、绘图history_dict={'PPO1_MLP': history,'PPO2_Lstm': history,}# data_dict=metrics(history_dict)data_dict = calculate_metrics_series(history_dict)  # 生成时序和指标表格summary_values = calculate_metrics_values(history_dict)  # 生成整体指标汇总import pandas as pdimport numpy as npimport plotly.graph_objs as gofrom plotly.subplots import make_subplots# 总共有多少组指标,（折线图 + 表格）+(表格)n_metrics = len(data_dict) n_table = 1 #len(summary_values)# 创建子图：每组两行（折线图 + 表格），+(表格)fig = make_subplots(rows=n_metrics * 2+n_table, cols=1,row_heights=[0.6, 0.4] * n_metrics+[0.5]*n_table,# vertical_spacing=0.1,vertical_spacing=0.02,  # 间距改小specs=[[{"type": "xy"}], [{"type": "table"}]] * n_metrics+ [[{"type": "table"}]] * n_table,subplot_titles=[f"{metric} 折线图" if i % 2 == 0 else f"{metric} 表格"for metric in data_dict for i in range(2)]+[f"汇总指标表格{i}" for i in range(n_table)],)row = 1for metric_name, metric_data in data_dict.items():# 折线图部分for s in metric_data["series"]:fig.add_trace(go.Scatter(x=s.index,y=s.values,mode="lines",name=f"{metric_name} - {s.name}"),row=row, col=1)# 表格部分table = metric_data["table"]if not table:print(f"[警告] 表格为空: {metric_name}")# else:#     print(f"[信息] 表格不为空: {table}")#     for item in table:#         print(f"[信息] 表格内容: {item}")fig.add_trace(go.Table(header=dict(values=["模型", "最大值", "最小值", "平均值"],fill_color="lightblue",align="left"),cells=dict(# values=[#     [item["model"] for item in table],#     [item["max"] for item in table],#     [item["min"] for item in table],#     [item["mean"] for item in table],# ],values=[[item["model"] for item in table],[float(item["max"]) for item in table],[float(item["min"]) for item in table],[float(item["mean"]) for item in table],],fill_color="lavender",align="left")),row=row + 1, col=1)row += 2#  # 表格# table_df = pd.DataFrame(metric_data["table"])# fig.add_trace(#     go.Table(#         header=dict(values=list(table_df.columns), fill_color="lightgrey", align="left"),#         cells=dict(values=[table_df[col] for col in table_df.columns], fill_color="white", align="left")#     ),#     row=row + 1, col=1# )# row += 2# 汇总表格部分summary_df = pd.DataFrame(summary_values)fig.add_trace(go.Table(header=dict(values=list(summary_df.columns),fill_color="lightblue",align="left"),cells=dict(values=[summary_df[col] for col in summary_df.columns],fill_color="lavender",align="left")),row=row, col=1)# 布局调整fig.update_layout(height=600 * n_metrics,width=1000,title="多组指标：折线图 + 表格（含假数据）",showlegend=True,# margin=dict(t=40),  # 顶部边距，避免标题太靠上margin=dict(t=40, b=40, l=40, r=40),  # 上下左右边距autosize=True,  # 自动调整大小)# 显示图表fig.show()#保存到本地import os# 保存图表# 创建目录os.makedirs("charts", exist_ok=True)# 当前时间now = datetime.now()now_str = now.strftime("%Y-%m-%d %H:%M:%S")filename_str = now.strftime("%Y-%m-%d_%H-%M-%S")filepath = f"charts/linechart_{filename_str}.html"fig.write_html(filepath)print(f"✅ 图表保存：{filepath}")

Dash分页：

# view_plot.py
import os
from dash import Dash, dcc, html, Input, Output, State
import dash
import dash_bootstrap_components as dbcCHART_DIR = "charts"def get_sorted_chart_files():files = [f for f in os.listdir(CHART_DIR) if f.endswith(".html")]return sorted(files, key=lambda f: os.path.getmtime(os.path.join(CHART_DIR, f)))app = Dash(__name__, external_stylesheets=[dbc.themes.BOOTSTRAP])
app.title = "📊 图表分页浏览器"app.layout = html.Div([html.H3("📈 Plotly 图表分页浏览", style={"marginBottom": "20px"}),html.Div(id="chart-title", style={"fontSize": "18px", "marginBottom": "10px"}),html.Iframe(id="chart-frame", width="100%", height="600px", style={"border": "1px solid #ccc"}),html.Div([dbc.Button("⬅ 上一页", id="prev", color="primary"),dbc.Button("下一页 ➡", id="next", color="primary"),html.Span(id="page-indicator", style={"margin": "0 20px", "fontSize": "16px"}),dcc.Dropdown(id="page-selector", style={"width": "300px"}, clearable=False),], style={"marginTop": "20px", "display": "flex", "alignItems": "center", "gap": "10px"}),dcc.Store(id="chart-index", data=0)
], style={"padding": "20px"})@app.callback(Output("chart-frame", "srcDoc"),Output("chart-index", "data"),Output("chart-title", "children"),Output("page-indicator", "children"),Output("page-selector", "options"),Output("page-selector", "value"),Input("prev", "n_clicks"),Input("next", "n_clicks"),Input("page-selector", "value"),State("chart-index", "data"),prevent_initial_call=True
)
def update_chart(prev_clicks, next_clicks, selected_page, current_index):charts = get_sorted_chart_files()total = len(charts)if total == 0:return "<h3>📭 没有图表</h3>", 0, "无图表", "第 0 页 / 共 0 页", [], Nonectx = dash.callback_contexttriggered_id = ctx.triggered[0]["prop_id"].split(".")[0] if ctx.triggered else Noneif triggered_id == "next" and current_index < total - 1:current_index += 1elif triggered_id == "prev" and current_index > 0:current_index -= 1elif triggered_id == "page-selector" and selected_page is not None:current_index = selected_pagefile = charts[current_index]with open(os.path.join(CHART_DIR, file), "r", encoding="utf-8") as f:content = f.read()title = file.replace("linechart_", "").replace(".html", "").replace("_", " ")page_text = f"第 {current_index + 1} 页 / 共 {total} 页"dropdown_options = [{"label": f"{i + 1} - {charts[i].replace('linechart_', '').replace('.html', '').replace('_', ' ')}", "value": i}for i in range(total)]return content, current_index, f"图表时间：{title}", page_text, dropdown_options, current_index# 初始填充
@app.callback(Output("chart-frame", "srcDoc", allow_duplicate=True),Output("chart-title", "children", allow_duplicate=True),Output("page-indicator", "children", allow_duplicate=True),Output("page-selector", "options", allow_duplicate=True),Output("page-selector", "value", allow_duplicate=True),Input("chart-index", "data"),prevent_initial_call="initial_duplicate"
)
def initialize_chart(index):charts = get_sorted_chart_files()if not charts:return "<h3>📭 没有图表</h3>", "无图表", "第 0 页 / 共 0 页", [], Nonefile = charts[index]with open(os.path.join(CHART_DIR, file), "r", encoding="utf-8") as f:content = f.read()title = file.replace("linechart_", "").replace(".html", "").replace("_", " ")total = len(charts)page_text = f"第 {index + 1} 页 / 共 {total} 页"dropdown_options = [{"label": f"{i + 1} - {charts[i].replace('linechart_', '').replace('.html', '').replace('_', ' ')}", "value": i}for i in range(total)]return content, f"图表时间：{title}", page_text, dropdown_options, indexif __name__ == "__main__":# app.run_server(debug=True)app.run(debug=True)

1.1、Matplotlib （静态图）

https://www.runoob.com/matplotlib/matplotlib-tutorial.html
https://www.runoob.com/w3cnote/matplotlib-tutorial.html
https://github.com/rougier/matplotlib-tutorial?tab=readme-ov-file
https://github.com/datawhalechina/fantastic-matplotlib

知识点：
https://github.com/rougier/matplotlib-tutorial?tab=readme-ov-file
Introduction
Simple plot
Figures, Subplots, Axes and Ticks
Animation
Other Types of Plots
Beyond this tutorial
Quick references

Matplotlib 应用
Matplotlib 通常与 NumPy 和 SciPy（Scientific Python）一起使用， 这种组合广泛用于替代 MatLab，是一个强大的科学计算环境，有助于我们通过 Python 学习数据科学或者机器学习。
SciPy 是一个开源的 Python 算法库和数学工具包。
SciPy 包含的模块有最优化、线性代数、积分、插值、特殊函数、快速傅里叶变换、信号处理和图像处理、常微分方程求解和其他科学与工程中常用的计算。
NumPy(Numerical Python) 是 Python 语言的一个扩展程序库，支持大量的维度数组与矩阵运算，此外也针对数组运算提供大量的数学函数库。

Matplotlib Pyplot
Pyplot 是 Matplotlib 的子库，提供了和 MATLAB 类似的绘图 API。
Pyplot 是常用的绘图模块，能很方便让用户绘制 2D 图表。
Pyplot 包含一系列绘图函数的相关函数，每个函数会对当前的图像进行一些修改，例如：给图像加上标记，生新的图像，在图像中产生新的绘图区域等等。
以下是一些常用的 pyplot 函数：
plot()：用于绘制线图和散点图
scatter()：用于绘制散点图
bar()：用于绘制垂直条形图和水平条形图
hist()：用于绘制直方图
pie()：用于绘制饼图
imshow()：用于绘制图像
subplots()：用于创建子图

1. 基本绘图函数pyplot
   • 折线图：plt.plot(x, y, [format_string], **kwargs)，x和y分别是x轴和y轴的数据，format_string可以用来指定线条的颜色、样式和标记，例如'r--o'表示红色虚线带圆形标记。
   • 柱状图
     • 垂直柱状图：plt.bar(x, height, width=0.8, **kwargs)，x是柱子的位置，height是柱子的高度。
     • 水平柱状图：plt.barh(y, width, height=0.8, **kwargs)。
   • 散点图：plt.scatter(x, y, s=None, c=None, marker=None, **kwargs)，s是点的大小，c是点的颜色，marker是点的形状。
   • 饼图：plt.pie(sizes, labels=None, autopct='%1.1f%%', **kwargs)，sizes是各部分的比例，labels是各部分的标签，autopct用于显示百分比。
   • 直方图：plt.hist(x, bins=None, range=None, density=False, **kwargs)，x是数据，bins是分组数量，range是数据范围，density表示是否将直方图归一化。
2. 基本概念（Figures、Subplots、Axes 和 Ticks）
   1. Figure（图形）
      整个绘图区域的顶层容器，类似于一张画布，可以包含多个子图（Axes）。
   2. Axes（子图）
      绘图区域中的一个子区域，用于实际绘制数据。一个 Figure 可以包含多个 Axes。
   3. Axis（坐标轴）
      Axes 中的坐标轴，包括 x 轴和 y 轴，用于确定数据的范围和刻度。
   4. Artist（绘图元素）
      Matplotlib 中所有可绘制对象的统称，如线条、文本、图像等。

在 Matplotlib 中，Figures（图形）、Subplots（子图）、Axes（坐标轴对象）和 Ticks（刻度）是创建和定制可视化图形的重要概念，下面详细介绍它们。

1. Figures（图形）

概念

在Matplotlib里，Figure 是最顶层的容器，它就像是一张完整的画布，代表整个绘图窗口或者页面。所有的绘图元素，比如子图、标题、图例等，都要放置在这个 Figure 之上。一个 Figure 可以容纳多个 Axes（也就是子图）。

创建Figure

可以使用 plt.figure() 函数来创建新的 Figure 对象。通过函数的参数，能够指定图形的大小、分辨率等属性。

import matplotlib.pyplot as plt# 创建一个宽8英寸、高6英寸，分辨率为100 dpi的Figure
fig = plt.figure(figsize=(8, 6), dpi=100)

保存和显示Figure

• 保存：使用 fig.savefig() 方法能将图形保存为文件，它支持多种文件格式，像 .png、.jpg、.pdf 等。

fig.savefig('my_plot.png')

• 显示：调用 plt.show() 函数就可以将图形显示出来。

plt.show()

2. Subplots（子图）

概念

Subplots 用于在一个 Figure 中划分出多个小的绘图区域，这些小区域就叫做子图。每个子图都可以独立地绘制不同的图形，这对于对比和展示不同的数据非常有用。

创建Subplots

• 使用 plt.subplots() 函数：这个函数可以一次性创建多个子图，并且会返回一个 Figure 对象和一个包含所有子图 Axes 对象的数组。

import matplotlib.pyplot as plt
import numpy as np# 创建一个2行2列的子图布局
fig, axes = plt.subplots(2, 2, figsize=(10, 8))# 生成示例数据
x = np.linspace(0, 10, 100)# 在不同子图中绘图
axes[0, 0].plot(x, np.sin(x))
axes[0, 1].plot(x, np.cos(x))
axes[1, 0].plot(x, np.tan(x))
axes[1, 1].plot(x, np.exp(x))plt.tight_layout()  # 自动调整子图布局，避免子图之间相互重叠
plt.show()

• 使用 plt.subplot() 函数：该函数需要逐个创建子图，要指定子图的行数、列数以及当前子图的索引。

import matplotlib.pyplot as plt
import numpy as npx = np.linspace(0, 10, 100)# 创建第一个子图
plt.subplot(2, 2, 1)
plt.plot(x, np.sin(x))# 创建第二个子图
plt.subplot(2, 2, 2)
plt.plot(x, np.cos(x))# 创建第三个子图
plt.subplot(2, 2, 3)
plt.plot(x, np.tan(x))# 创建第四个子图
plt.subplot(2, 2, 4)
plt.plot(x, np.exp(x))plt.show()

3. Axes（坐标轴对象）

概念

Axes 是 Figure 中的一个具体绘图区域，它包含了实际的绘图元素，例如线条、散点以及坐标轴等。每个 Axes 对象都有自己独立的坐标轴系统，能够在上面进行各种绘图操作。

使用Axes对象绘图

在使用 plt.subplots() 函数创建子图时，返回的 axes 数组中的每个元素都是一个 Axes 对象。可以通过调用 Axes 对象的方法来进行绘图和设置相关属性。

import matplotlib.pyplot as plt
import numpy as npfig, ax = plt.subplots()  # 创建一个包含单个Axes对象的Figurex = np.linspace(0, 10, 100)
y = np.sin(x)# 在Axes对象上绘图
ax.plot(x, y)# 设置Axes对象的属性
ax.set_title('正弦波')
ax.set_xlabel('X轴')
ax.set_ylabel('Y轴')plt.show()

4. Ticks（刻度）

概念

Ticks 指的是坐标轴上的刻度标记，其作用是表示坐标轴的取值范围和刻度间隔。我们可以对刻度的位置、标签、格式等进行自定义设置。

定制刻度

• 设置刻度位置：使用 ax.set_xticks() 和 ax.set_yticks() 方法分别设置 x 轴和 y 轴的刻度位置。

import matplotlib.pyplot as plt
import numpy as npfig, ax = plt.subplots()x = np.linspace(0, 10, 100)
y = np.sin(x)ax.plot(x, y)# 设置x轴刻度位置
ax.set_xticks([0, 2, 4, 6, 8, 10])plt.show()

• 设置刻度标签：利用 ax.set_xticklabels() 和 ax.set_yticklabels() 方法分别设置 x 轴和 y 轴的刻度标签。

import matplotlib.pyplot as plt
import numpy as npfig, ax = plt.subplots()x = np.linspace(0, 10, 100)
y = np.sin(x)ax.plot(x, y)# 设置x轴刻度位置
ax.set_xticks([0, 2, 4, 6, 8, 10])
# 设置x轴刻度标签
ax.set_xticklabels(['零', '二', '四', '六', '八', '十'])plt.show()

• 自动调整刻度：使用 plt.tick_params() 函数能够对刻度的大小、颜色、方向等进行更精细的调整。

import matplotlib.pyplot as plt
import numpy as npfig, ax = plt.subplots()x = np.linspace(0, 10, 100)
y = np.sin(x)ax.plot(x, y)# 调整刻度参数
plt.tick_params(axis='both', which='major', labelsize=12, length=6, width=2, color='red')plt.show()

总之，Figures、Subplots、Axes 和 Ticks 是Matplotlib中构建和定制图形的关键要素，合理运用它们可以创建出各种各样复杂且美观的可视化图表。

一、Matplotlib简介

Matplotlib 是一个强大的 Python 数据可视化库，可用于创建各种静态、动态、交互式的图表。它具有高度的可定制性，能满足不同场景下的数据可视化需求，广泛应用于数据分析、科学研究、机器学习等领域。

二、基本概念

1. Figure（图形）

整个绘图区域的顶层容器，类似于一张画布，可以包含多个子图（Axes）。

2. Axes（子图）

绘图区域中的一个子区域，用于实际绘制数据。一个 Figure 可以包含多个 Axes。

3. Axis（坐标轴）

Axes 中的坐标轴，包括 x 轴和 y 轴，用于确定数据的范围和刻度。

4. Artist（绘图元素）

Matplotlib 中所有可绘制对象的统称，如线条、文本、图像等。

三、基本使用流程

1. 导入库

import matplotlib.pyplot as plt
import numpy as np

2. 准备数据

x = np.linspace(0, 10, 100)
y = np.sin(x)

3. 创建 Figure 和 Axes

fig, ax = plt.subplots()

4. 绘制图形

ax.plot(x, y)

5. 设置图表属性

ax.set_title('Sine Wave')
ax.set_xlabel('X-axis')
ax.set_ylabel('Y-axis')

6. 显示图表

plt.show()

四、常见图表类型及示例

1. 折线图（Line Plot）

用于展示数据随时间或其他连续变量的变化趋势。

import matplotlib.pyplot as plt
import numpy as npx = np.linspace(0, 10, 100)
y = np.cos(x)fig, ax = plt.subplots()
ax.plot(x, y, color='blue', linestyle='--', label='Cosine Wave')
ax.set_title('Cosine Wave')
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.legend()
plt.show()

2. 散点图（Scatter Plot）

用于展示两个变量之间的关系，观察数据的分布情况。

import matplotlib.pyplot as plt
import numpy as npx = np.random.rand(50)
y = np.random.rand(50)
colors = np.random.rand(50)
sizes = 1000 * np.random.rand(50)fig, ax = plt.subplots()
ax.scatter(x, y, c=colors, s=sizes, alpha=0.5)
ax.set_title('Scatter Plot')
ax.set_xlabel('X')
ax.set_ylabel('Y')
plt.show()

3. 柱状图（Bar Chart）

用于比较不同类别之间的数据大小。

import matplotlib.pyplot as plt
import numpy as npcategories = ['A', 'B', 'C', 'D', 'E']
values = [20, 35, 30, 25, 40]fig, ax = plt.subplots()
ax.bar(categories, values)
ax.set_title('Bar Chart')
ax.set_xlabel('Categories')
ax.set_ylabel('Values')
plt.show()

4. 直方图（Histogram）

用于展示数据的分布情况，将数据分组并显示每个组内数据的频率或数量。

import matplotlib.pyplot as plt
import numpy as npdata = np.random.randn(1000)fig, ax = plt.subplots()
ax.hist(data, bins=30)
ax.set_title('Histogram')
ax.set_xlabel('Values')
ax.set_ylabel('Frequency')
plt.show()

5. 饼图（Pie Chart）

用于展示各部分占总体的比例关系。

import matplotlib.pyplot as pltsizes = [15, 30, 45, 10]
labels = ['Frogs', 'Hogs', 'Dogs', 'Logs']
explode = (0, 0.1, 0, 0)fig, ax = plt.subplots()
ax.pie(sizes, explode=explode, labels=labels, autopct='%1.1f%%', startangle=90)
ax.axis('equal')
ax.set_title('Pie Chart')
plt.show()

五、多子图布局

1. 使用 subplots 函数

import matplotlib.pyplot as plt
import numpy as npx = np.linspace(0, 10, 100)
y1 = np.sin(x)
y2 = np.cos(x)fig, axs = plt.subplots(2, 1)
axs[0].plot(x, y1)
axs[0].set_title('Sine Wave')
axs[1].plot(x, y2)
axs[1].set_title('Cosine Wave')plt.tight_layout()
plt.show()

2. 使用 GridSpec 实现复杂布局

import matplotlib.pyplot as plt
import matplotlib.gridspec as gridspec
import numpy as npx = np.linspace(0, 10, 100)
y = np.sin(x)fig = plt.figure()
gs = gridspec.GridSpec(2, 2)ax1 = fig.add_subplot(gs[0, :])
ax1.plot(x, y)
ax1.set_title('Full Width Plot')ax2 = fig.add_subplot(gs[1, 0])
ax2.scatter(x, y)
ax2.set_title('Scatter Plot')ax3 = fig.add_subplot(gs[1, 1])
ax3.bar(x[:10], y[:10])
ax3.set_title('Bar Plot')plt.tight_layout()
plt.show()

六、图表定制

1. 颜色、标记和线条样式

import matplotlib.pyplot as plt
import numpy as npx = np.linspace(0, 10, 10)
y = np.random.rand(10)fig, ax = plt.subplots()
ax.plot(x, y, color='red', marker='s', linestyle='-.')
ax.set_title('Customized Line Plot')
ax.set_xlabel('X')
ax.set_ylabel('Y')
plt.show()

2. 字体和文本属性

import matplotlib.pyplot as plt
import numpy as npx = np.linspace(0, 10, 100)
y = np.sin(x)fig, ax = plt.subplots()
ax.plot(x, y)
ax.set_title('Sine Wave', fontsize=18, fontweight='bold')
ax.set_xlabel('X-axis', fontsize=14)
ax.set_ylabel('Y-axis', fontsize=14)
plt.show()

3. 坐标轴和刻度

import matplotlib.pyplot as plt
import numpy as npx = np.linspace(0, 10, 100)
y = np.cos(x)fig, ax = plt.subplots()
ax.plot(x, y)
ax.set_xlim(0, 12)
ax.set_ylim(-1.2, 1.2)
ax.set_xticks([0, 2, 4, 6, 8, 10])
ax.set_xticklabels(['Zero', 'Two', 'Four', 'Six', 'Eight', 'Ten'])
ax.set_title('Cosine Wave with Custom Ticks')
ax.set_xlabel('X')
ax.set_ylabel('Y')
plt.show()

七、保存图表

import matplotlib.pyplot as plt
import numpy as npx = np.linspace(0, 10, 100)
y = np.sin(x)fig, ax = plt.subplots()
ax.plot(x, y)
ax.set_title('Sine Wave')
ax.set_xlabel('X')
ax.set_ylabel('Y')fig.savefig('sine_wave.png', dpi=300, bbox_inches='tight')

以上就是 Matplotlib 的基本教程，涵盖了常见图表类型、多子图布局、图表定制和保存等方面的知识和示例。通过学习这些内容，你可以使用 Matplotlib 创建出各种美观、实用的可视化图表。

1.2 Matplotlib(完整示例)

多模型多指标

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd# 假设我们有3个模型和3个指标，时间维度是10个step
models = ['Model A', 'Model B', 'Model C']
metrics = ['Sharpe Ratio', 'Max Drawdown', 'Annual Return']
time = np.arange(1, 11)# 模拟数据：每个模型的每个指标在不同时间的值
np.random.seed(0)
data = {metric: {model: np.random.rand(10) for model in models} for metric in metrics}# 模拟最后一个时间点的对比指标（表格）
final_scores = {metric: {model: round(data[metric][model][-1], 3) for model in models} for metric in metrics}# 开始绘图
fig, axes = plt.subplots(nrows=len(metrics), ncols=1, figsize=(12, 4 * len(metrics)))if len(metrics) == 1:axes = [axes]for idx, metric in enumerate(metrics):ax = axes[idx]# 绘制折线图for model in models:ax.plot(time, data[metric][model], label=model)ax.set_title(f'{metric} Over Time')ax.set_xlabel('Time Step')ax.set_ylabel(metric)ax.legend(loc='upper left')# 添加表格（在图下方）cell_text = [[final_scores[metric][model] for model in models]]table = ax.table(cellText=cell_text,colLabels=models,rowLabels=[f'{metric} Final'],loc='bottom',cellLoc='center',bbox=[0, -0.35, 1, 0.2])  # 表格位置：x, y, width, heightax.margins(y=0.2)plt.tight_layout()
plt.subplots_adjust(hspace=0.6)  # 留出空间给表格
plt.show()

2、Seaborn

https://www.runoob.com/matplotlib/seaborn-tutorial.html
https://www.cainiaoya.com/seaborn/seaborn-jiaocheng.html
Seaborn 是一个建立在 Matplotlib 基础之上的 Python 数据可视化库，专注于绘制各种统计图形，以便更轻松地呈现和理解数据。
Seaborn 的设计目标是简化统计数据可视化的过程，提供高级接口和美观的默认主题，使得用户能够通过少量的代码实现复杂的图形。
Seaborn 提供了一些简单的高级接口，可以轻松地绘制各种统计图形，包括散点图、折线图、柱状图、热图等，而且具有良好的美学效果。

User: Seaborn知识点汇总，不要输出代码
Kimi: 以下是 Seaborn 的知识点汇总，不包括代码示例：

一、概述

• 定义：Seaborn 是一个基于 Matplotlib 的 Python 数据可视化库，专注于绘制统计图形，旨在简化数据可视化过程[¹]，并提供美观的默认主题和高级接口，兼具统计学的深度和可视化艺术性[²]。
• 特点：
  • 提供多种美观的默认主题和颜色调色板。
  • 支持多种绘图函数，能够轻松绘制散点图、折线图、柱状图、箱线图、热图等统计图形。
  • 兼容 NumPy 和 Pandas 数据结构，方便处理数据。
  • 支持对数据子集进行绘图和比较，适用于单变量和双变量分布的可视化[³]。
  • 内置丰富的主题和样式，可根据需求快速更改图表的外观[³]。
  • 提供高级的绘图函数，能够在单个图表中可视化多个统计趋势[³]。

二、安装与设置

• 安装：可通过 pip install seaborn 安装 Seaborn。
• 设置主题和样式：Seaborn 提供了 darkgrid、whitegrid、dark、white 和 ticks 等多种主题，以及 paper、notebook、talk 和 poster 等绘图上下文。
• 调色板：Seaborn 提供了丰富的调色板，包括分类调色板、连续调色板和离散调色板等。
• 多面板绘图工具：提供了 FacetGrid 和 PairGrid 等工具，可以轻松创建复杂的多面板图形[⁵]。

三、主要绘图函数

1. 散点图：可用于显示两个变量之间的关系，支持添加趋势线和分组[¹]。
2. 折线图：可用于显示数据随时间或其他连续变量的变化趋势，支持多条折线的绘制和比较[¹]。
3. 柱状图：可用于比较不同类别数据的均值或其他统计量[¹]。
4. 箱线图：可用于展示数据的分布情况，包括中位数、四分位数、异常值等[¹]。
5. 热图：可用于可视化矩阵数据，常用于展示相关性矩阵[¹]。
6. 小提琴图：可用于展示数据分布及其概率密度[⁵]。
7. 回归图：可用于拟合回归模型并显示回归结果[⁵]。
8. 分布图：可用于绘制单变量或多变量的分布情况[²]，包括直方图、核密度估计图等。
9. 联合图：可用于同时展示两个变量的联合分布和各自的边际分布[²]。
10. 重叠区间的估计：可用于绘制置信区间和其他统计估计[³]。

四、数据准备

• 数据格式：Seaborn 通常使用 Pandas 的数据框作为输入，支持长格式和宽格式数据[⁵]。
• 数据加载：数据可以通过 pd.read_csv() 等函数从文件加载，或通过手动创建。
• 数据处理：可使用 Pandas 对数据进行清洗、转换和聚合等操作，以便更好地进行可视化。

五、统计估计

• 回归分析：Seaborn 可以轻松绘制回归线，并显示回归模型的拟合效果[⁵]。
• 分布拟合：可以对数据进行分布拟合，并绘制相应的密度曲线[⁵]。
• 置信区间：支持绘制置信区间和标准误，有助于评估统计估计的可靠性[⁵]。

六、社区与资源

• 官方文档：Seaborn 官方文档提供了详细的 API 介绍和图表示例[²]。
• GitHub 仓库：Seaborn 的 GitHub 仓库包含代码仓库和问题追踪[²]。
• Kaggle Notebooks：其他用户在 Kaggle 上分享的 Seaborn 相关 Notebook，可供参考[²]。

3.1、Plotly动态图（多组折线图 + 表格）

plotly（动态图）
plotly绘制多组折线图和表格，数据是panda.series格式索引是日期

1. 单组：

   import pandas as pd
   import numpy as np
   import plotly.graph_objs as go
   from plotly.subplots import make_subplots# 模拟多组 Series 数据
   date_range = pd.date_range(start="2022-01-01", periods=100)
   series1 = pd.Series(np.random.randn(100).cumsum(), index=date_range, name="Model A")
   series2 = pd.Series(np.random.randn(100).cumsum(), index=date_range, name="Model B")
   series3 = pd.Series(np.random.randn(100).cumsum(), index=date_range, name="Model C")series_list = [series1, series2, series3]# 计算统计表格数据
   table_data = {"Model": [],"Max": [],"Min": [],"Mean": [],
   }
   for series in series_list:table_data["Model"].append(series.name)table_data["Max"].append(f"{series.max():.2f}")table_data["Min"].append(f"{series.min():.2f}")table_data["Mean"].append(f"{series.mean():.2f}")# 创建带表格的子图（上下布局）
   fig = make_subplots(rows=2, cols=1,row_heights=[0.7, 0.3],specs=[[{"type": "xy"}],[{"type": "table"}]]
   )# 添加折线图
   for series in series_list:fig.add_trace(go.Scatter(x=series.index,y=series.values,mode='lines',name=series.name),row=1, col=1)# 添加表格
   fig.add_trace(go.Table(header=dict(values=["Model", "Max", "Min", "Mean"],fill_color='paleturquoise',align='left'),cells=dict(values=[table_data["Model"],table_data["Max"],table_data["Min"],table_data["Mean"]],fill_color='lavender',align='left')),row=2, col=1
   )# 图表布局
   fig.update_layout(height=700,width=1000,title="多模型折线图 + 统计表格",showlegend=True
   )fig.show()

2. 多组
   plotly绘制多组（多个折线图和表格）折线图和表格，折线图数据是panda.series格式索引是日期，表格数据是max、min、mean。

   import pandas as pd
   import numpy as np
   import plotly.graph_objs as go
   from plotly.subplots import make_subplots# 模拟数据：两个指标，每个包含三个模型
   np.random.seed(0)
   dates = pd.date_range("2022-01-01", periods=100)# 创建数据结构：dict[指标名] = list[pd.Series]
   data_dict = {"收益率": [pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model A"),pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model B"),pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model C")],"回撤": [pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model A"),pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model B"),pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model C")]
   }# 每个指标对应两个 subplot：折线图和表格
   n_metrics = len(data_dict)
   fig = make_subplots(rows=n_metrics * 2, cols=1,vertical_spacing=0.1,row_heights=[0.6, 0.4] * n_metrics,specs=[[{"type": "xy"}], [{"type": "table"}]] * n_metrics,subplot_titles=[f"{metric} 折线图" if i % 2 == 0 else f"{metric} 统计表格" for metric in data_dict for i in range(2)]
   )row_idx = 1
   for metric_name, series_list in data_dict.items():# 折线图for series in series_list:fig.add_trace(go.Scatter(x=series.index,y=series.values,mode='lines',name=f"{metric_name} - {series.name}"),row=row_idx, col=1)# 表格统计数据models = [s.name for s in series_list]max_vals = [f"{s.max():.2f}" for s in series_list]min_vals = [f"{s.min():.2f}" for s in series_list]mean_vals = [f"{s.mean():.2f}" for s in series_list]fig.add_trace(go.Table(header=dict(values=["模型", "最大值", "最小值", "平均值"],fill_color="lightblue", align="left"),cells=dict(values=[models, max_vals, min_vals, mean_vals],fill_color="lavender", align="left")),row=row_idx + 1, col=1)row_idx += 2# 图表设置
   fig.update_layout(height=400 * n_metrics,width=1000,title_text="多组折线图与统计表格展示",showlegend=True
   )fig.show()

3. 数据格式

   plotly绘制多组（多个折线图和表格）折线图和表格，折线图数据是panda.series格式索引是日期，表格数据是max、min、mean。data_dict存储多组折线图和表格数据：
   data_dict = {"收益率": {"series": [...],"table": [{"model": "Model A", "max": ..., "min": ..., "mean": ...},...]},...
   }


   data_dict = {"收益率": {"series": [SeriesA, SeriesB, ...],  # 每个是 pandas.Series，索引为日期"table": [{"model": "Model A", "max": ..., "min": ..., "mean": ...},...]},"回撤": {...}
   }

   # 模拟数据：两个指标，每个包含三个模型
   np.random.seed(0)
   dates = pd.date_range("2022-01-01", periods=100)# 创建数据结构：dict[指标名] = list[pd.Series]
   data_dict = {"收益率": [pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model A"),pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model B"),pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model C")],"回撤": [pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model A"),pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model B"),pd.Series(np.random.randn(100).cumsum(), index=dates, name="Model C")]
   }# 计算统计表格数据
   table_data = {"Model": [],"Max": [],"Min": [],"Mean": [],
   }


   import pandas as pd
   import numpy as np
   import plotly.graph_objs as go
   from plotly.subplots import make_subplots# 日期索引
   dates = pd.date_range("2023-01-01", periods=50)# 随机构造 Series
   def fake_series(name):return pd.Series(np.random.randn(50).cumsum(), index=dates, name=name)# 构造带假统计数据的 data_dict
   data_dict = {"收益率": {"series": [fake_series("Model A"), fake_series("Model B"), fake_series("Model C")],"table": [{"model": "Model A", "max": 12.3, "min": -5.6, "mean": 3.2},{"model": "Model B", "max": 10.1, "min": -3.2, "mean": 2.8},{"model": "Model C", "max": 9.7, "min": -4.1, "mean": 1.5},]},"回撤": {"series": [fake_series("Model A"), fake_series("Model B"), fake_series("Model C")],"table": [{"model": "Model A", "max": -1.2, "min": -8.6, "mean": -4.5},{"model": "Model B", "max": -0.5, "min": -7.9, "mean": -3.9},{"model": "Model C", "max": -2.0, "min": -6.3, "mean": -4.1},]},"夏普比": {"series": [fake_series("Model A"), fake_series("Model B"), fake_series("Model C")],"table": [{"model": "Model A", "max": 2.1, "min": 0.3, "mean": 1.1},{"model": "Model B", "max": 1.9, "min": 0.5, "mean": 1.0},{"model": "Model C", "max": 2.3, "min": 0.6, "mean": 1.2},]}
   }# 总共有多少组指标
   n_metrics = len(data_dict)# 创建子图：每组两行（折线图 + 表格）
   fig = make_subplots(rows=n_metrics * 2, cols=1,row_heights=[0.6, 0.4] * n_metrics,vertical_spacing=0.1,specs=[[{"type": "xy"}], [{"type": "table"}]] * n_metrics,subplot_titles=[f"{metric} 折线图" if i % 2 == 0 else f"{metric} 表格"for metric in data_dict for i in range(2)]
   )row = 1
   for metric_name, metric_data in data_dict.items():# 折线图部分for s in metric_data["series"]:fig.add_trace(go.Scatter(x=s.index,y=s.values,mode="lines",name=f"{metric_name} - {s.name}"),row=row, col=1)# 表格部分table = metric_data["table"]fig.add_trace(go.Table(header=dict(values=["模型", "最大值", "最小值", "平均值"],fill_color="lightblue",align="left"),cells=dict(values=[[item["model"] for item in table],[item["max"] for item in table],[item["min"] for item in table],[item["mean"] for item in table],],fill_color="lavender",align="left")),row=row + 1, col=1)row += 2# 布局调整
   fig.update_layout(height=400 * n_metrics,width=1000,title="多组指标：折线图 + 表格（含假数据）",showlegend=True
   )fig.show()

3.2、Plotly示例

下面是一个完整可运行的示例，包含：

✅ 使用 假数据 构建的 data_dict（不做计算，直接写死 max/min/mean）；
✅ 使用 Plotly 绘制 多组折线图 + 表格，每组上下排列展示。

---

plotly绘制多组（多个折线图和表格）折线图和表格，折线图数据是panda.series格式索引是日期，
表格数据是max、min、mean。data_dict存储多组折线图和表格数据（弄一些假数据即可不需要计算）：
data_dict = {"收益率": {"series": [...],"table": [{"model": "Model A", "max": ..., "min": ..., "mean": ...},...]},...
}

✅ 1. data_dict 假数据构造（含 series 和 table）

import pandas as pd
import numpy as np
import plotly.graph_objs as go
from plotly.subplots import make_subplots# 日期索引
dates = pd.date_range("2023-01-01", periods=50)# 随机构造 Series
def fake_series(name):return pd.Series(np.random.randn(50).cumsum(), index=dates, name=name)# 构造带假统计数据的 data_dict
data_dict = {"收益率": {"series": [fake_series("Model A"), fake_series("Model B"), fake_series("Model C")],"table": [{"model": "Model A", "max": 12.3, "min": -5.6, "mean": 3.2},{"model": "Model B", "max": 10.1, "min": -3.2, "mean": 2.8},{"model": "Model C", "max": 9.7, "min": -4.1, "mean": 1.5},]},"回撤": {"series": [fake_series("Model A"), fake_series("Model B"), fake_series("Model C")],"table": [{"model": "Model A", "max": -1.2, "min": -8.6, "mean": -4.5},{"model": "Model B", "max": -0.5, "min": -7.9, "mean": -3.9},{"model": "Model C", "max": -2.0, "min": -6.3, "mean": -4.1},]},"夏普比": {"series": [fake_series("Model A"), fake_series("Model B"), fake_series("Model C")],"table": [{"model": "Model A", "max": 2.1, "min": 0.3, "mean": 1.1},{"model": "Model B", "max": 1.9, "min": 0.5, "mean": 1.0},{"model": "Model C", "max": 2.3, "min": 0.6, "mean": 1.2},]}
}

---

✅ 2. 使用 Plotly 绘制折线图 + 表格（每组上下两行）

# 总共有多少组指标
n_metrics = len(data_dict)# 创建子图：每组两行（折线图 + 表格）
fig = make_subplots(rows=n_metrics * 2, cols=1,row_heights=[0.6, 0.4] * n_metrics,vertical_spacing=0.1,specs=[[{"type": "xy"}], [{"type": "table"}]] * n_metrics,subplot_titles=[f"{metric} 折线图" if i % 2 == 0 else f"{metric} 表格"for metric in data_dict for i in range(2)]
)row = 1
for metric_name, metric_data in data_dict.items():# 折线图部分for s in metric_data["series"]:fig.add_trace(go.Scatter(x=s.index,y=s.values,mode="lines",name=f"{metric_name} - {s.name}"),row=row, col=1)# 表格部分table = metric_data["table"]fig.add_trace(go.Table(header=dict(values=["模型", "最大值", "最小值", "平均值"],fill_color="lightblue",align="left"),cells=dict(values=[[item["model"] for item in table],[item["max"] for item in table],[item["min"] for item in table],[item["mean"] for item in table],],fill_color="lavender",align="left")),row=row + 1, col=1)row += 2# 布局调整
fig.update_layout(height=400 * n_metrics,width=1000,title="多组指标：折线图 + 表格（含假数据）",showlegend=True
)fig.show()

---

✅ 图表展示效果

• 每组（如“收益率”、“回撤”、“夏普比”）：

  • 上方是多条模型折线图；
  • 下方是手动填入的 max/min/mean 表格；

• 使用 Plotly 的交互功能（缩放、图例隐藏、悬浮提示等）；

---

✅ 后续可选拓展：

功能	说明
自动计算 max/min/mean	可直接用 Series.max() 等代替表格数据手填
横向子图排列	使用 cols=2 配置，分列展示各指标
导出图像或 HTML	fig.write_html("result.html") 或 fig.write_image()
响应式宽度/滑动缩放	可嵌入网页或交互报告中

---

如需将其封装为函数、支持滑块、分页、搜索过滤等功能，也可以告诉我，我可以继续帮你增强。

3.3 Plotly（完整示例）

时间日期保存，后面的dash完整示例可按照时间显示

import numpy as np
import pandas as pd# 1.系列指标
def calculate_metrics_series(history_dict, risk_free_rate=0.0):"""# 折线图数据格式{"日收益率": {"series": [pd.Series1, pd.Series2, ...],  # 列表，而非dict"table": [{"model": "PPO1_MLP", ...},{"model": "PPO2_Lstm", ...}]},...}# 汇总表格数据（同上面的）[{'model': 'PPO1_MLP', 'max': 0.0099, 'min': 0.0, 'mean': 0.0089}{'model': 'PPO2_Lstm', 'max': 0.0099, 'min': 0.0, 'mean': 0.0089}]"""data_dict = {}for policy_name, history in history_dict.items():# net_worth = np.array(history['total_net_worth'])# profit = np.array(history['total_profit'])# rewards = np.array(history['total_reward'])# # dates = pd.date_range(end=history['current_data'], periods=len(net_worth))dates = pd.to_datetime(history['current_data'])# index = pd.to_datetime(historypre['current_data'])# 1. 计算每日收益率# 计算每日收益率,系列，# np.diff(net_worth)：计算净值序列的相邻差值，net_worth[:-1]：取前n-1日的净值作为分母# 该计算方式与pandas的pct_change()方法等价：# daily_returns = np.diff(net_worth) / net_worth[:-1]# 假设 history["total_net_worth"] 已经有数据net_worth_series = pd.Series(history['total_net_worth'],dates)# 计算每日收益率daily_returns = net_worth_series.pct_change().fillna(0)  # 第一天收益率设为0# 2. 波动率# Step 2: 逐步计算从 day 1 到 t 的累积标准差#daily_returns.expanding()：创建扩展窗口对象，第1个窗口：[0]，第2个窗口：[0,1]，第3个窗口：[0,1,2]daily_volatility = daily_returns.expanding().std().fillna(0)# # 计算从开始时间到当前步的波动率，和上面等价# volatility = [np.std(daily_returns[:i+1]) for i in range(len(daily_returns))]# 计算 5 日滚动标准差作为波动率# daily_volatility = daily_returns.rolling(window=5).std().fillna(0)# 添加到每个指标的 data_dictdef add_to_data_dict(name, series_data,policy_name, table_value=None):if name not in data_dict:data_dict[name] = {"series": [], "table": []}data_dict[name]["series"].append(pd.Series(series_data, index=dates, name=policy_name))data_dict[name]["table"].append({"model": policy_name, "max": np.max(series_data),"min": np.min(series_data), "mean": np.mean(series_data) if hasattr(series_data, "__len__") else series_data})# 原始数据# 构造 pandas.Series，索引为日期 # x = pd.to_datetime(historypre['current_data'])series_net = pd.Series(history['total_net_worth'], index=dates, name=policy_name)series_profit = pd.Series(history['total_profit'], index=dates, name=policy_name)series_reward = pd.Series(history['total_reward'], index=dates, name=policy_name)for metric_name, series in zip(["total_net_worth", "total_profit", "total_reward"],[series_net, series_profit, series_reward]):add_to_data_dict(metric_name, series, policy_name,table_value=None)# 计算的指标数据add_to_data_dict("日收益率", daily_returns,policy_name, table_value=None)add_to_data_dict("日波动率",daily_volatility,policy_name, table_value=None)return data_dict# 2.值指标，多个def calculate_metrics_values(history_dict, risk_free_rate=0.0):# data_dict = {}data_list = []for policy_name, history in history_dict.items():net_worth = np.array(history['total_net_worth'])profit = np.array(history['total_profit'])rewards = np.array(history['total_reward'])# dates = pd.date_range(end=history['current_data'], periods=len(net_worth))dates = pd.to_datetime(history['current_data'])# 收益率returns = net_worth / net_worth[0] - 1total_return = returns[-1]# 日收益率daily_returns = pd.Series(net_worth).pct_change().dropna()# 波动率（年化）volatility = daily_returns.std() * np.sqrt(252)# 夏普比率sharpe_ratio = (daily_returns.mean() - risk_free_rate) / daily_returns.std() * np.sqrt(252) if daily_returns.std() != 0 else 0# 最大回撤cumulative = pd.Series(net_worth)roll_max = cumulative.cummax()drawdown = (cumulative - roll_max) / roll_maxmax_drawdown = drawdown.min()# 卡玛比率calmar_ratio = total_return / abs(max_drawdown) if max_drawdown != 0 else np.inf# 胜率 & 盈亏比profit_diff = np.diff(profit)win_trades = profit_diff[profit_diff > 0]loss_trades = profit_diff[profit_diff < 0]win_rate = len(win_trades) / len(profit_diff) if len(profit_diff) > 0 else 0avg_win = win_trades.mean() if len(win_trades) > 0 else 0avg_loss = abs(loss_trades.mean()) if len(loss_trades) > 0 else 1e-8profit_factor = avg_win / avg_loss if avg_loss != 0 else np.inf# 存入列表，每个元素是一个字典data_list.append({"model": policy_name,"收益率": total_return,"波动率": volatility,"夏普比率": sharpe_ratio,"累计净值": net_worth[-1],"最大回撤": max_drawdown,"卡玛比率": calmar_ratio,"胜率": win_rate,"盈亏比": profit_factor,})return data_list#     # 存结果#     data_dict[policy_name] = {#         "收益率": total_return,#         "波动率": volatility,#         "夏普比率": sharpe_ratio,#         "累计净值": net_worth[-1],#         "最大回撤": max_drawdown,#         "卡玛比率": calmar_ratio,#         "胜率": win_rate,#         "盈亏比": profit_factor,#     }# return data_dictif __name__ == "__main__":import numpy as npimport pandas as pdfrom datetime import datetime, timedelta# 随机种子np.random.seed(42)n_steps = 100initial_net_worth = 10000price_changes = np.random.normal(loc=0.001, scale=0.01, size=n_steps)# 系列数据：净值、利润、奖励net_worth_series = initial_net_worth * np.cumprod(1 + price_changes)  # ✅ 系列profit_series = net_worth_series - initial_net_worth                  # ✅ 系列reward_series = price_changes * 100                                   # ✅ 系列history = {'total_net_worth': net_worth_series.tolist(),'total_profit': profit_series.tolist(),'total_reward': reward_series.tolist(),'current_data': pd.date_range('2023-01-01', periods=len(net_worth_series), freq='D').strftime('%Y-%m-%d').tolist()  # 存储格式化后的日期列表}# print(history)print("\n历史数据最后5条记录:")for key in history:print(f"{key}:")# 对数值数据保留4位小数，日期保持原格式values = [round(x, 4) if isinstance(x, (float, np.floating)) else x for x in history[key][-5:]]  # 可修改-5为其他数值调整显示数量print(values)# #### ************ceshi************# 1、计算指标，系列data_dict1 = calculate_metrics_series({'PPO1_MLP': history, 'PPO2_Lstm':history})print("\n方法一：评估指标:")# 新增打印代码print("各指标前3条数据预览：")for metric_name in data_dict1:print(f"\n=== {metric_name} ===")# 打印时序数据前3条print(f"时序数据（{len(data_dict1[metric_name]['series'])}个模型）:")for series in data_dict1[metric_name]['series']:print(f"{series.name}: {[round(x,4) for x in series.values[:3]]}...")# 打印表格数据前3条print(f"\n表格统计（前3项）:")for table_item in data_dict1[metric_name]['table'][:3]:print({k: round(v,4) if isinstance(v, float) else v for k, v in table_item.items()})# 2、计算评估指标值，多值data_dict2 = calculate_metrics_values({'PPO1_MLP': history, 'PPO2_Lstm':history})print("\n方法二：评估指标:")print(data_dict2)# 3、绘图history_dict={'PPO1_MLP': history,'PPO2_Lstm': history,}# data_dict=metrics(history_dict)data_dict = calculate_metrics_series(history_dict)  # 生成时序和指标表格summary_values = calculate_metrics_values(history_dict)  # 生成整体指标汇总import pandas as pdimport numpy as npimport plotly.graph_objs as gofrom plotly.subplots import make_subplots# 总共有多少组指标,（折线图 + 表格）+(表格)n_metrics = len(data_dict) n_table = 1 #len(summary_values)# 创建子图：每组两行（折线图 + 表格），+(表格)fig = make_subplots(rows=n_metrics * 2+n_table, cols=1,row_heights=[0.6, 0.4] * n_metrics+[0.5]*n_table,# vertical_spacing=0.1,vertical_spacing=0.02,  # 间距改小specs=[[{"type": "xy"}], [{"type": "table"}]] * n_metrics+ [[{"type": "table"}]] * n_table,subplot_titles=[f"{metric} 折线图" if i % 2 == 0 else f"{metric} 表格"for metric in data_dict for i in range(2)]+[f"汇总指标表格{i}" for i in range(n_table)],)row = 1for metric_name, metric_data in data_dict.items():# 折线图部分for s in metric_data["series"]:fig.add_trace(go.Scatter(x=s.index,y=s.values,mode="lines",name=f"{metric_name} - {s.name}"),row=row, col=1)# 表格部分table = metric_data["table"]if not table:print(f"[警告] 表格为空: {metric_name}")# else:#     print(f"[信息] 表格不为空: {table}")#     for item in table:#         print(f"[信息] 表格内容: {item}")fig.add_trace(go.Table(header=dict(values=["模型", "最大值", "最小值", "平均值"],fill_color="lightblue",align="left"),cells=dict(# values=[#     [item["model"] for item in table],#     [item["max"] for item in table],#     [item["min"] for item in table],#     [item["mean"] for item in table],# ],values=[[item["model"] for item in table],[float(item["max"]) for item in table],[float(item["min"]) for item in table],[float(item["mean"]) for item in table],],fill_color="lavender",align="left")),row=row + 1, col=1)row += 2#  # 表格# table_df = pd.DataFrame(metric_data["table"])# fig.add_trace(#     go.Table(#         header=dict(values=list(table_df.columns), fill_color="lightgrey", align="left"),#         cells=dict(values=[table_df[col] for col in table_df.columns], fill_color="white", align="left")#     ),#     row=row + 1, col=1# )# row += 2# 汇总表格部分summary_df = pd.DataFrame(summary_values)fig.add_trace(go.Table(header=dict(values=list(summary_df.columns),fill_color="lightblue",align="left"),cells=dict(values=[summary_df[col] for col in summary_df.columns],fill_color="lavender",align="left")),row=row, col=1)# 布局调整fig.update_layout(height=600 * n_metrics,width=1000,title="多组指标：折线图 + 表格（含假数据）",showlegend=True,# margin=dict(t=40),  # 顶部边距，避免标题太靠上margin=dict(t=40, b=40, l=40, r=40),  # 上下左右边距autosize=True,  # 自动调整大小)# 显示图表# fig.show()#保存到本地import os# 保存图表# 创建目录os.makedirs("charts", exist_ok=True)# 当前时间now = datetime.now()now_str = now.strftime("%Y-%m-%d %H:%M:%S")filename_str = now.strftime("%Y-%m-%d_%H-%M-%S")filepath = f"charts/linechart_{filename_str}.html"fig.write_html(filepath)print(f"✅ 图表保存：{filepath}")

5.1、Dash分页显示多个plotly

Dash 本身不直接支持 Plotly 图表的“分页”显示，但我们可以通过在 Dash 回调中动态更新图表数据，结合分页控件（如 dcc.Slider、dcc.Dropdown 或自定义页码按钮），来实现“分页”的效果。

下面是一个使用 dcc.Slider 实现分页显示 Plotly 图表的示例（假设每页显示一组线图）：

---

✅ 示例：分页显示 Plotly 折线图（Dash 实现）

import dash
from dash import dcc, html, Input, Output
import plotly.graph_objs as go
import pandas as pd
import numpy as np# 模拟数据：5 页，每页 1 组折线图
pages = 5
x = np.arange(0, 10)
data_dict = {f'Line {i+1}': np.sin(x + i)for i in range(pages)
}# Dash app 初始化
app = dash.Dash(__name__)app.layout = html.Div([html.H3("分页显示 Plotly 折线图"),dcc.Graph(id='line-plot'),html.Div([html.Label("选择页码:"),dcc.Slider(id='page-slider',min=1,max=pages,step=1,value=1,marks={i: str(i) for i in range(1, pages+1)},tooltip={"placement": "bottom", "always_visible": True})], style={"margin": "40px"})
])# 回调：根据页码更新图表
@app.callback(Output('line-plot', 'figure'),Input('page-slider', 'value')
)
def update_plot(page):line_name = f'Line {page}'y = data_dict[line_name]fig = go.Figure()fig.add_trace(go.Scatter(x=x, y=y, mode='lines+markers', name=line_name))fig.update_layout(title=f"第 {page} 页 - {line_name}")return figif __name__ == '__main__':app.run_server(debug=True)

---

🔄 其他分页方式（替代 dcc.Slider）：

• 使用 dcc.Dropdown：适合页数多时选择更方便
• 使用 html.Button("上一页") + html.Button("下一页") 自定义页码控制逻辑（需加状态变量）

---

如果你希望分页显示多个图表或表格组合，或者希望“每页显示多个子图”，我也可以给出更高级版本。你可以告诉我你具体的数据结构和需求样式（比如：每页显示多少组、是否带表格等），我会按需修改示例。

5.2、Dash分页显示多个plotly（已保存的）

Dash分页显示已保存在本地的多个plotpy

如果你有多个已经保存在本地的 Plotly 图（.html 文件或 .json 文件），你可以使用 Dash 实现分页浏览这些图像。

我们分两种情况来讲解：

---

✅ 情况一：保存为多个 .html 文件

例如：

saved_figs/├── fig_1.html├── fig_2.html├── fig_3.html└── ...

你可以用 Dash 的 html.Iframe 来分页嵌入这些图：

示例代码：

import dash
from dash import html, dcc, Input, Output
import os# 图像目录
fig_dir = "saved_figs"
fig_files = sorted([f for f in os.listdir(fig_dir) if f.endswith('.html')])
num_pages = len(fig_files)# 构建完整路径列表
fig_paths = [os.path.join(fig_dir, fname) for fname in fig_files]app = dash.Dash(__name__)app.layout = html.Div([html.H3("分页显示本地保存的 Plotly 图"),html.Iframe(id='plot-frame',srcDoc=open(fig_paths[0], 'r', encoding='utf-8').read(),width='100%',height='600'),dcc.Slider(id='page-slider',min=1,max=num_pages,step=1,value=1,marks={i: str(i) for i in range(1, num_pages + 1)},tooltip={"placement": "bottom", "always_visible": True},style={'marginTop': '40px'})
])@app.callback(Output('plot-frame', 'srcDoc'),Input('page-slider', 'value')
)
def update_page(page):filepath = fig_paths[page - 1]with open(filepath, 'r', encoding='utf-8') as f:return f.read()if __name__ == '__main__':app.run_server(debug=True)

---

✅ 情况二：保存为 .json 的 Plotly 图对象（使用 plotly.io.write_json）

例如你保存的是：

import plotly.io as pio
pio.write_json(fig, "saved_figs/fig_1.json")

可以在 Dash 中读取 .json 文件并直接构造图：

示例代码（JSON方式）：

import dash
from dash import dcc, html, Input, Output
import plotly.io as pio
import osfig_dir = "saved_figs"
fig_files = sorted([f for f in os.listdir(fig_dir) if f.endswith('.json')])
fig_paths = [os.path.join(fig_dir, f) for f in fig_files]app = dash.Dash(__name__)app.layout = html.Div([html.H3("分页显示本地 Plotly JSON 图"),dcc.Graph(id='plot'),dcc.Slider(id='page-slider',min=1,max=len(fig_paths),step=1,value=1,marks={i: str(i) for i in range(1, len(fig_paths)+1)},tooltip={"placement": "bottom", "always_visible": True})
])@app.callback(Output('plot', 'figure'),Input('page-slider', 'value')
)
def update_plot(page):fig = pio.read_json(fig_paths[page - 1])return figif __name__ == '__main__':app.run_server(debug=True)

---

✅ 总结

图保存格式	分页显示方法
.html	html.Iframe + srcDoc
.json	dcc.Graph + plotly.io.read_json

你可以告诉我你当前保存的文件类型，我可以进一步精简对应版本（甚至支持每页多个图分页）。需要我帮你做自动扫描和分页布局也可以提！

5.4 以日期时间分页展示

下面是完整实现方案，支持以下功能：

---

✅ 目标功能

1. 使用 Plotly 绘制简单折线图，标题为当前日期时间；

2. 按当前时间命名并保存为 .html 文件；

3. 使用 Dash 实现图表分页浏览：

   • 显示当前图表；
   • 支持 上一页 / 下一页；
   • 支持 滑动页码选择（下拉列表或滑块）；
   • 显示当前页 / 总页数；
   • 图表标题为保存时间。

---

🧩 第一步：保存图表 save_plot.py

# save_plot.py
import plotly.graph_objects as go
from datetime import datetime
import osos.makedirs("charts", exist_ok=True)def save_line_chart():now = datetime.now()title_str = now.strftime("%Y-%m-%d %H:%M:%S")filename_str = now.strftime("%Y-%m-%d_%H-%M-%S")x = ["2025-07-17", "2025-07-18", "2025-07-19"]y = [10, 12, 9]fig = go.Figure()fig.add_trace(go.Scatter(x=x, y=y, mode="lines+markers", name="示例数据"))fig.update_layout(title=f"{title_str} 折线图")filepath = f"charts/linechart_{filename_str}.html"fig.write_html(filepath)print(f"✅ 图表已保存：{filepath}")# 可多次运行，生成多个图表
save_line_chart()

---

🧩 第二步：分页查看图表 view_plot.py

# view_plot.py
import os
from dash import Dash, dcc, html, Input, Output, State
import dash
import dash_bootstrap_components as dbcCHART_DIR = "charts"def get_sorted_chart_files():files = [f for f in os.listdir(CHART_DIR) if f.endswith(".html")]return sorted(files, key=lambda f: os.path.getmtime(os.path.join(CHART_DIR, f)))app = Dash(__name__, external_stylesheets=[dbc.themes.BOOTSTRAP])
app.title = "📊 图表分页浏览器"app.layout = html.Div([html.H3("📈 Plotly 图表分页浏览", style={"marginBottom": "20px"}),html.Div(id="chart-title", style={"fontSize": "18px", "marginBottom": "10px"}),html.Iframe(id="chart-frame", width="100%", height="600px", style={"border": "1px solid #ccc"}),html.Div([dbc.Button("⬅ 上一页", id="prev", color="primary"),dbc.Button("下一页 ➡", id="next", color="primary"),html.Span(id="page-indicator", style={"margin": "0 20px", "fontSize": "16px"}),dcc.Dropdown(id="page-selector", style={"width": "300px"}, clearable=False),], style={"marginTop": "20px", "display": "flex", "alignItems": "center", "gap": "10px"}),dcc.Store(id="chart-index", data=0)
], style={"padding": "20px"})@app.callback(Output("chart-frame", "srcDoc"),Output("chart-index", "data"),Output("chart-title", "children"),Output("page-indicator", "children"),Output("page-selector", "options"),Output("page-selector", "value"),Input("prev", "n_clicks"),Input("next", "n_clicks"),Input("page-selector", "value"),State("chart-index", "data"),prevent_initial_call=True
)
def update_chart(prev_clicks, next_clicks, selected_page, current_index):charts = get_sorted_chart_files()total = len(charts)if total == 0:return "<h3>📭 没有图表</h3>", 0, "无图表", "第 0 页 / 共 0 页", [], Nonectx = dash.callback_contexttriggered_id = ctx.triggered[0]["prop_id"].split(".")[0] if ctx.triggered else Noneif triggered_id == "next" and current_index < total - 1:current_index += 1elif triggered_id == "prev" and current_index > 0:current_index -= 1elif triggered_id == "page-selector" and selected_page is not None:current_index = selected_pagefile = charts[current_index]with open(os.path.join(CHART_DIR, file), "r", encoding="utf-8") as f:content = f.read()title = file.replace("linechart_", "").replace(".html", "").replace("_", " ")page_text = f"第 {current_index + 1} 页 / 共 {total} 页"dropdown_options = [{"label": f"{i + 1} - {charts[i].replace('linechart_', '').replace('.html', '').replace('_', ' ')}", "value": i}for i in range(total)]return content, current_index, f"图表时间：{title}", page_text, dropdown_options, current_index# 初始填充
@app.callback(Output("chart-frame", "srcDoc", allow_duplicate=True),Output("chart-title", "children", allow_duplicate=True),Output("page-indicator", "children", allow_duplicate=True),Output("page-selector", "options", allow_duplicate=True),Output("page-selector", "value", allow_duplicate=True),Input("chart-index", "data"),prevent_initial_call="initial_duplicate"
)
def initialize_chart(index):charts = get_sorted_chart_files()if not charts:return "<h3>📭 没有图表</h3>", "无图表", "第 0 页 / 共 0 页", [], Nonefile = charts[index]with open(os.path.join(CHART_DIR, file), "r", encoding="utf-8") as f:content = f.read()title = file.replace("linechart_", "").replace(".html", "").replace("_", " ")total = len(charts)page_text = f"第 {index + 1} 页 / 共 {total} 页"dropdown_options = [{"label": f"{i + 1} - {charts[i].replace('linechart_', '').replace('.html', '').replace('_', ' ')}", "value": i}for i in range(total)]return content, f"图表时间：{title}", page_text, dropdown_options, indexif __name__ == "__main__":app.run_server(debug=True)
if __name__ == "__main__":# app.run_server(debug=True)app.run(debug=True)

---

✅ 使用说明

1. 运行 save_plot.py 多次，生成多个图表文件；

2. 运行 view_plot.py 启动 Dash 网页浏览；

3. 打开浏览器访问 http://127.0.0.1:8050；

4. 页面上可以：

   • 上一页 / 下一页按钮切换；
   • 下拉选择任意页；
   • 实时显示当前页码和图表时间。

---

是否还需要添加：

• 删除图表按钮？
• 上传新图表功能？
• 图表内容关键词搜索功能？

我可以继续为你扩展页面逻辑。

5.3、Dash（完整示例）

plotpy简单折线图（日期时间为标题）以日期时间保存图表，以日期时间分页显示已保存在本地的多个plotpy图表,显示具体的页和上下页及页的滑动列表。
✅ 目标功能

1. 使用 Plotly 绘制简单折线图，标题为当前日期时间；

2. 按当前时间命名并保存为 .html 文件；

3. 使用 Dash 实现图表分页浏览：

   • 显示当前图表；
   • 支持 上一页 / 下一页；
   • 支持 滑动页码选择（下拉列表或滑块）；
   • 显示当前页 / 总页数；
   • 图表标题为保存时间。

---

# save_plot.py
import plotly.graph_objects as go
from datetime import datetime
import os# 创建目录
os.makedirs("charts", exist_ok=True)# 当前时间
now = datetime.now()
now_str = now.strftime("%Y-%m-%d %H:%M:%S")
filename_str = now.strftime("%Y-%m-%d_%H-%M-%S")# 示例数据
x = ["2025-07-17", "2025-07-18", "2025-07-19"]
y = [10, 12, 9]# 创建图表
fig = go.Figure()
fig.add_trace(go.Scatter(x=x, y=y, mode="lines+markers", name="示例数据"))
fig.update_layout(title=f"折线图 {now_str}")# 保存图表
filepath = f"charts/linechart_{filename_str}.html"
fig.write_html(filepath)
print(f"✅ 图表保存：{filepath}")

# view_plot.py
import os
from dash import Dash, dcc, html, Input, Output, State
import dash
import dash_bootstrap_components as dbcCHART_DIR = "charts"def get_sorted_chart_files():files = [f for f in os.listdir(CHART_DIR) if f.endswith(".html")]return sorted(files, key=lambda f: os.path.getmtime(os.path.join(CHART_DIR, f)))app = Dash(__name__, external_stylesheets=[dbc.themes.BOOTSTRAP])
app.title = "📊 图表分页浏览器"app.layout = html.Div([html.H3("📈 Plotly 图表分页浏览", style={"marginBottom": "20px"}),html.Div(id="chart-title", style={"fontSize": "18px", "marginBottom": "10px"}),html.Iframe(id="chart-frame", width="100%", height="600px", style={"border": "1px solid #ccc"}),html.Div([dbc.Button("⬅ 上一页", id="prev", color="primary"),dbc.Button("下一页 ➡", id="next", color="primary"),html.Span(id="page-indicator", style={"margin": "0 20px", "fontSize": "16px"}),dcc.Dropdown(id="page-selector", style={"width": "300px"}, clearable=False),], style={"marginTop": "20px", "display": "flex", "alignItems": "center", "gap": "10px"}),dcc.Store(id="chart-index", data=0)
], style={"padding": "20px"})@app.callback(Output("chart-frame", "srcDoc"),Output("chart-index", "data"),Output("chart-title", "children"),Output("page-indicator", "children"),Output("page-selector", "options"),Output("page-selector", "value"),Input("prev", "n_clicks"),Input("next", "n_clicks"),Input("page-selector", "value"),State("chart-index", "data"),prevent_initial_call=True
)
def update_chart(prev_clicks, next_clicks, selected_page, current_index):charts = get_sorted_chart_files()total = len(charts)if total == 0:return "<h3>📭 没有图表</h3>", 0, "无图表", "第 0 页 / 共 0 页", [], Nonectx = dash.callback_contexttriggered_id = ctx.triggered[0]["prop_id"].split(".")[0] if ctx.triggered else Noneif triggered_id == "next" and current_index < total - 1:current_index += 1elif triggered_id == "prev" and current_index > 0:current_index -= 1elif triggered_id == "page-selector" and selected_page is not None:current_index = selected_pagefile = charts[current_index]with open(os.path.join(CHART_DIR, file), "r", encoding="utf-8") as f:content = f.read()title = file.replace("linechart_", "").replace(".html", "").replace("_", " ")page_text = f"第 {current_index + 1} 页 / 共 {total} 页"dropdown_options = [{"label": f"{i + 1} - {charts[i].replace('linechart_', '').replace('.html', '').replace('_', ' ')}", "value": i}for i in range(total)]return content, current_index, f"图表时间：{title}", page_text, dropdown_options, current_index# 初始填充
@app.callback(Output("chart-frame", "srcDoc", allow_duplicate=True),Output("chart-title", "children", allow_duplicate=True),Output("page-indicator", "children", allow_duplicate=True),Output("page-selector", "options", allow_duplicate=True),Output("page-selector", "value", allow_duplicate=True),Input("chart-index", "data"),prevent_initial_call="initial_duplicate"
)
def initialize_chart(index):charts = get_sorted_chart_files()if not charts:return "<h3>📭 没有图表</h3>", "无图表", "第 0 页 / 共 0 页", [], Nonefile = charts[index]with open(os.path.join(CHART_DIR, file), "r", encoding="utf-8") as f:content = f.read()title = file.replace("linechart_", "").replace(".html", "").replace("_", " ")total = len(charts)page_text = f"第 {index + 1} 页 / 共 {total} 页"dropdown_options = [{"label": f"{i + 1} - {charts[i].replace('linechart_', '').replace('.html', '').replace('_', ' ')}", "value": i}for i in range(total)]return content, f"图表时间：{title}", page_text, dropdown_options, indexif __name__ == "__main__":# app.run_server(debug=True)app.run(debug=True)
