用graphviz画一个关系图

Graphviz是一个非常强大的工具，可以用来绘制各种类型的图形，包括流程图、类图、时序图等等。

首先，需要了解如何使用Graphviz来绘制图形。Graphviz使用一种称为“dot语言”的简单语法来描述图形结构和属性。可以使用文本编辑器编写dot语言代码，然后使用Graphviz命令行工具将其转换为图形。

其次，需要了解如何使用Graphviz的布局算法来控制图形的外观。Graphviz提供了多种布局算法，包括dot、neato、twopi、circo和fdp等等。每种算法都有其独特的优点和限制，需要根据具体情况选择最合适的算法。

最后，需要了解如何将Graphviz与其他工具集成，以实现更多的功能。例如，可以使用Python脚本来生成dot语言代码，然后使用Graphviz将其转换为图形。还可以使用其他工具来处理图像文件，例如ImageMagick或Inkscape。

那么按照管理需要在终端下载模块：pip install graphviz

写入源码：

from graphviz import Digraph# 创建一个有向图对象
dot = Digraph(comment='My Graph')# 添加节点
dot.node('A', 'Node A')
dot.node('B', 'Node B')
dot.node('C', 'Node C')
dot.node('D', 'Node D')
dot.node('E', 'Node E')
dot.node('F', 'Node F')
dot.node('G', 'Node G')
dot.node('H', 'Node H')
dot.node('I', 'Node I')
dot.node('J', 'Node J')
dot.node('K', 'Node K')
dot.node('L', 'Node L')
dot.node('M', 'Node M')# 添加边
dot.edge('A', 'B')
dot.edge('B', 'C')
dot.edge('C', 'D')
dot.edge('D', 'A')
dot.edge('E', 'B')
dot.edge('C', 'D')
dot.edge('C', 'F')
dot.edge('H', 'I')
dot.edge('I', 'J')
dot.edge('K', 'I')
dot.edge('F', 'F')
dot.edge('E', 'D')
dot.edge('C', 'A')
dot.edge('D', 'L')
dot.edge('G', 'H')
dot.edge('L', 'M')
dot.edge('C', 'H')
dot.edge('L', 'J')# 生成DOT语言代码
dot_source = dot.source# 将DOT语言代码保存到文件中
with open('my_graph.dot', 'w') as f:f.write(dot_source)# 使用Graphviz将DOT文件转换为PNG图像文件
dot.render('my_graph', format='png', view=True)

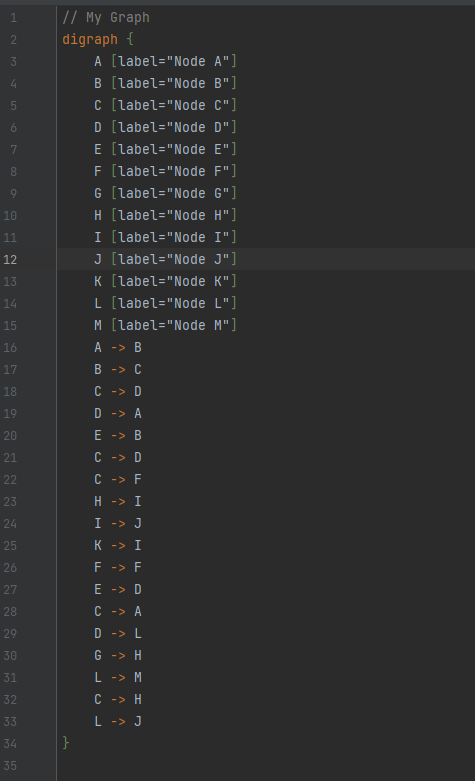

我们来运行试一下，看一下效果。下图是生成的.dot文件

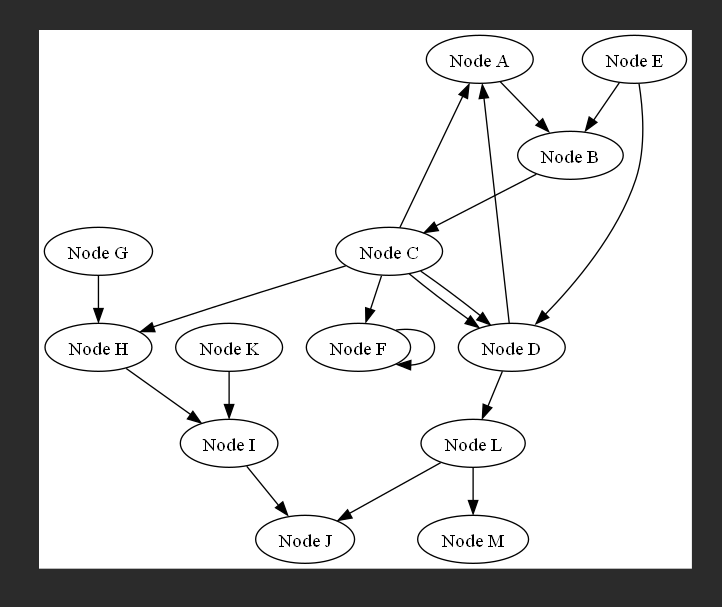

生成png图像如下图所示：
