武汉江滩某码头变形及应力自动化监测

1. 项目简介

武汉青山江滩五粮库码头，建造于上世纪50年代，平面尺寸约为24m*108m。码头废弃后2019年开始作为文旅开发项目，功能为观光旅游餐饮。该码头下部支撑为钢管，平台梁为钢筋混凝土结构，平台板为预制板，无地质勘察相关资料。

2. 监测目的

本次项目主要针对该既有建筑物主要部位混凝土构件内力以及整个建筑物倾斜进行自动化监测。测点位置应布置在特征位置构件，受力复杂构件及内力变化较大构件，通过对这些最不利位置应变的监测，以达到结构受力能符合理论设计值，从而保证结构的安全性。

3. 点位布设

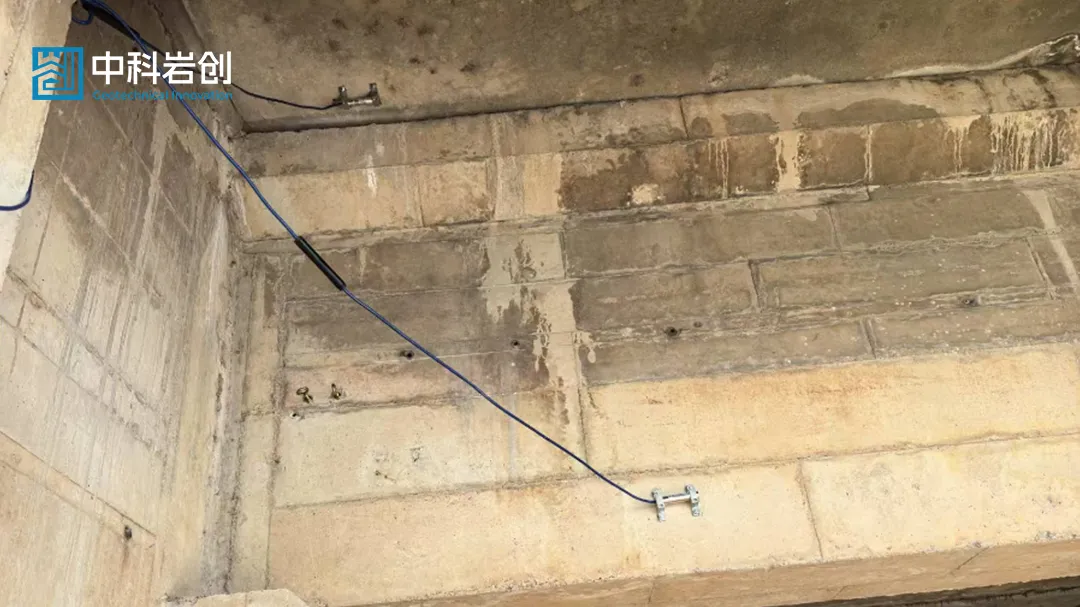

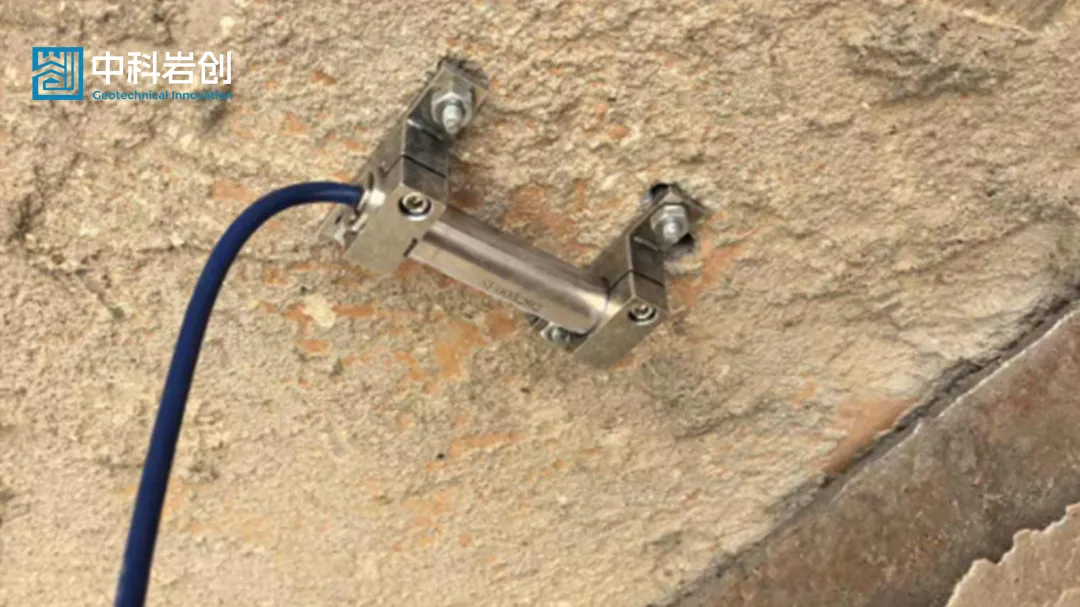

(1)应变计布设

本次共计布设8个混凝土应变计，4个布设在跨中板底区域，4个布置在桥台或桥墩盖梁中部区域。应力测点1个布置在边跨，1个布置在中间受力较大且方便安装的位置。布点详见附图，现场可以根据实际情况做调整。

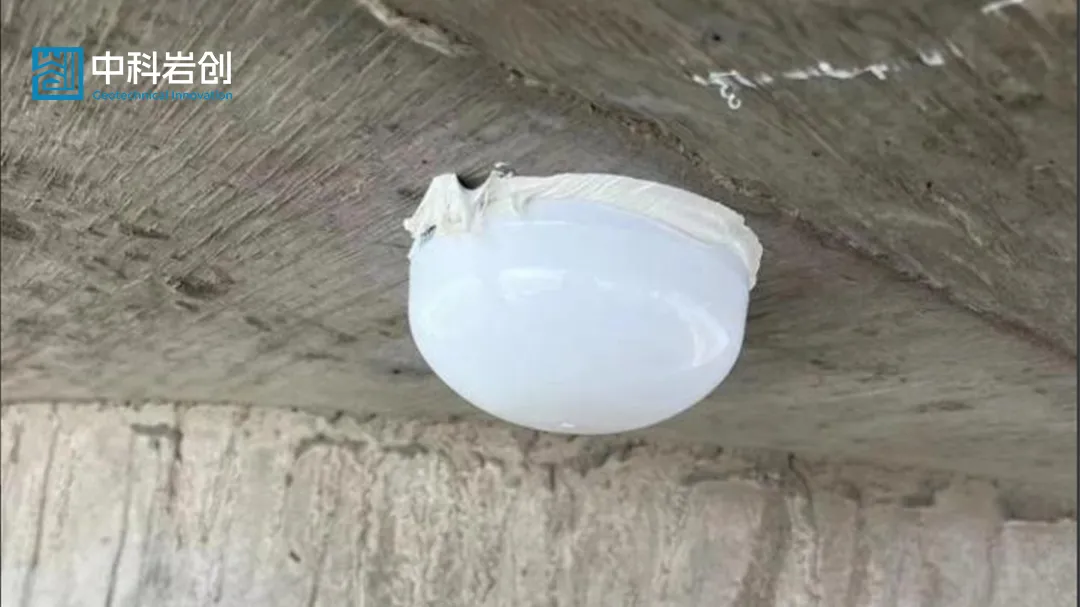

(2)倾角计布设

本次共计布设4个无线倾角计，2个布设在1#监测断面两端，2个布设在8#监测断面两端。布点详见附图，现场可以根据实际情况做调整。

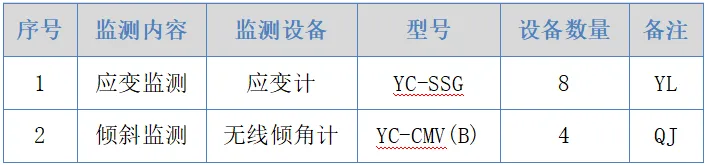

4. 测点统计

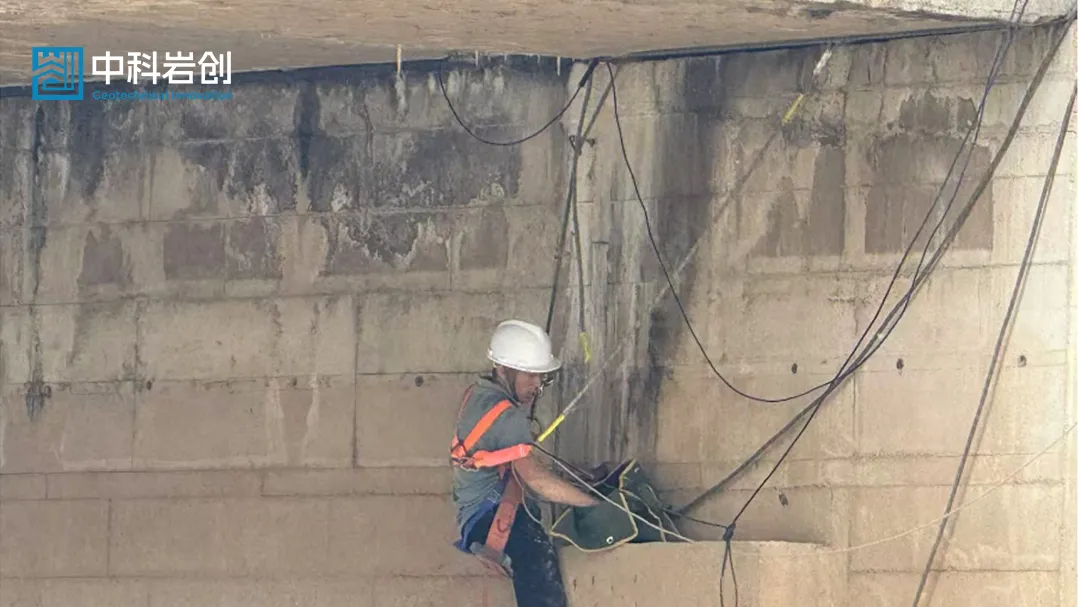

5. 现场照片

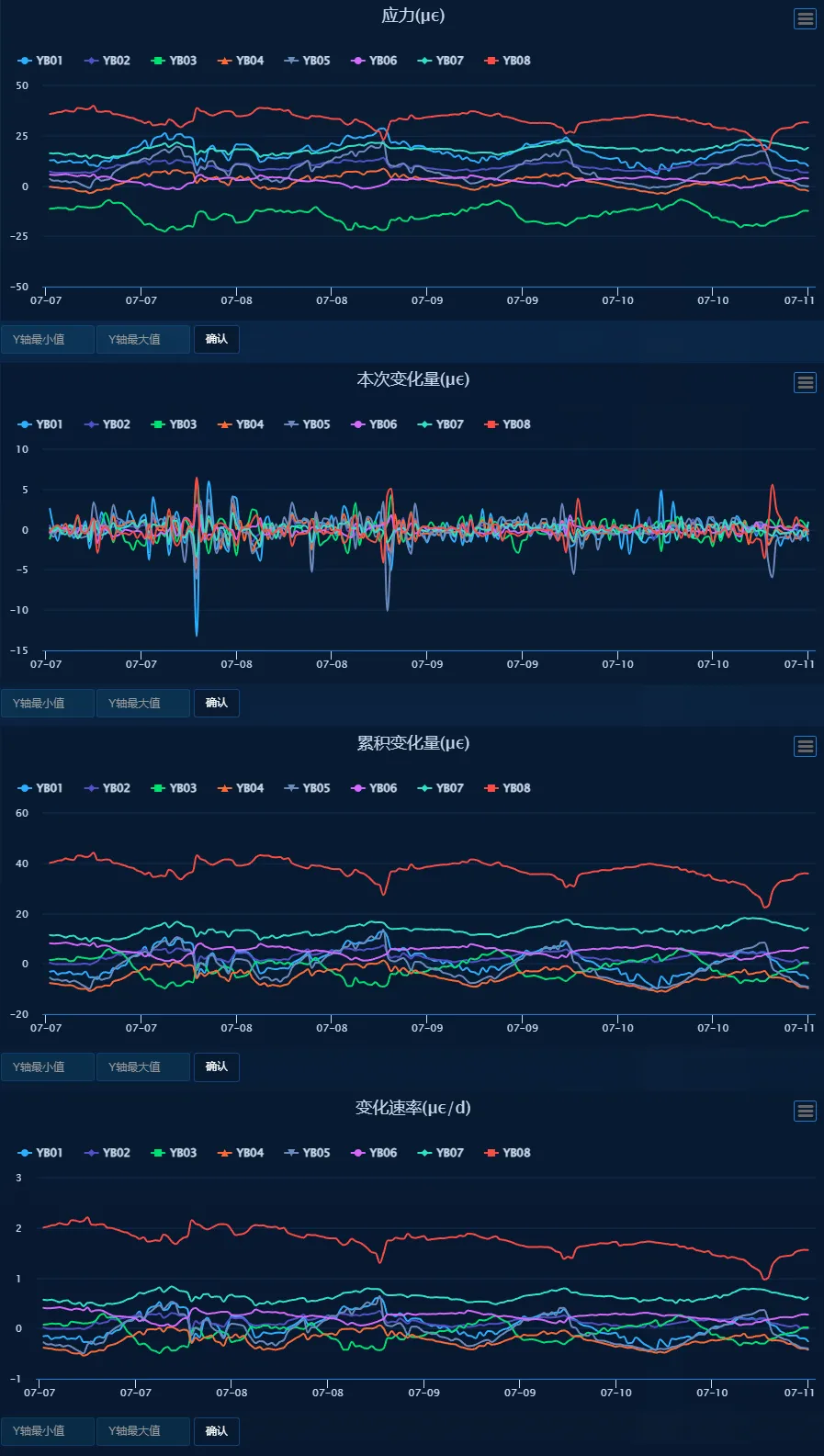

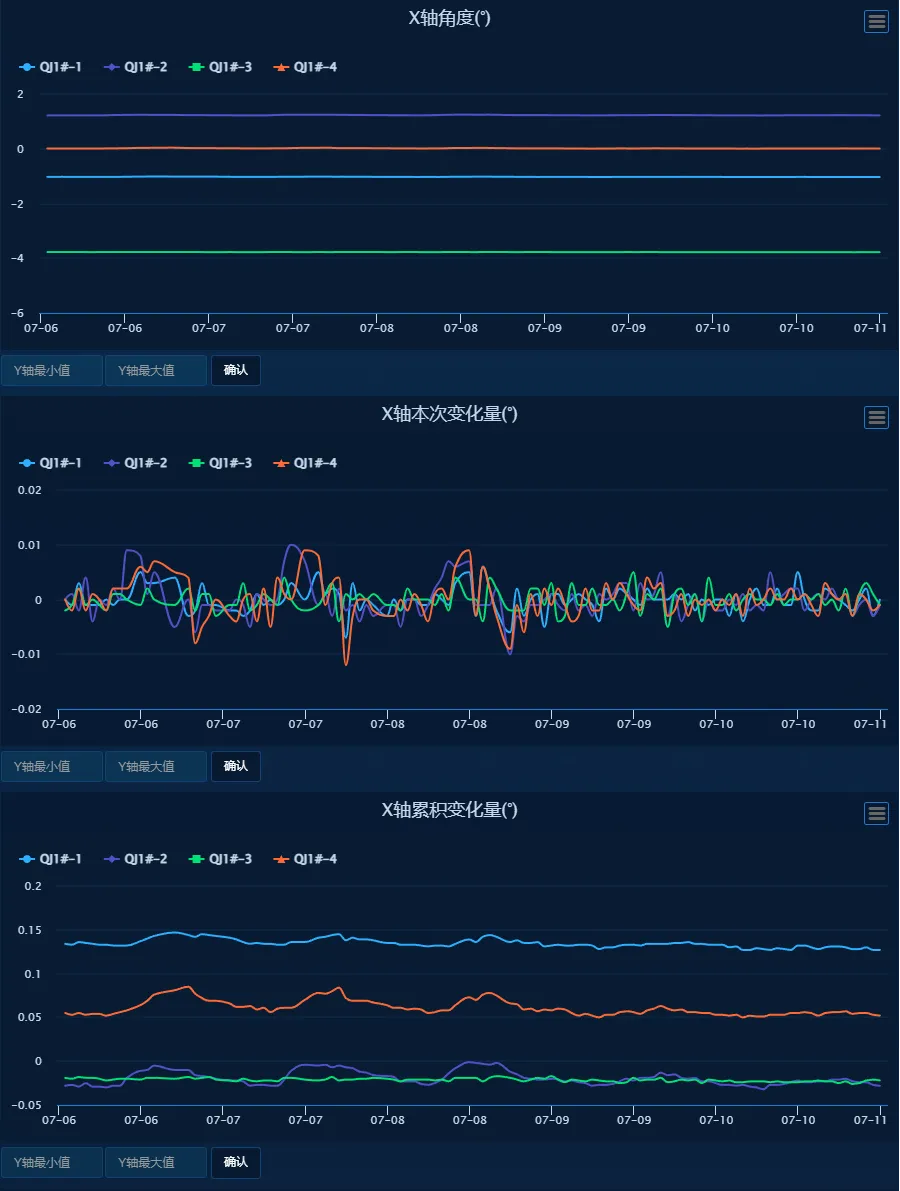

6. 岩创可视化云平台数据分析

本项目通过岩创可视化云平台观查数据，根据设置报警值，数据变化达到预警值时通过短信、电话等方式及时通知，提供有效预警，提高了码头管理的效率和安全性，构建一个全面的安全监测体系；我们将持续创新，以提供更有力的技术保障。
