MSTP+VRRP+DHCP配置实验（ensp）

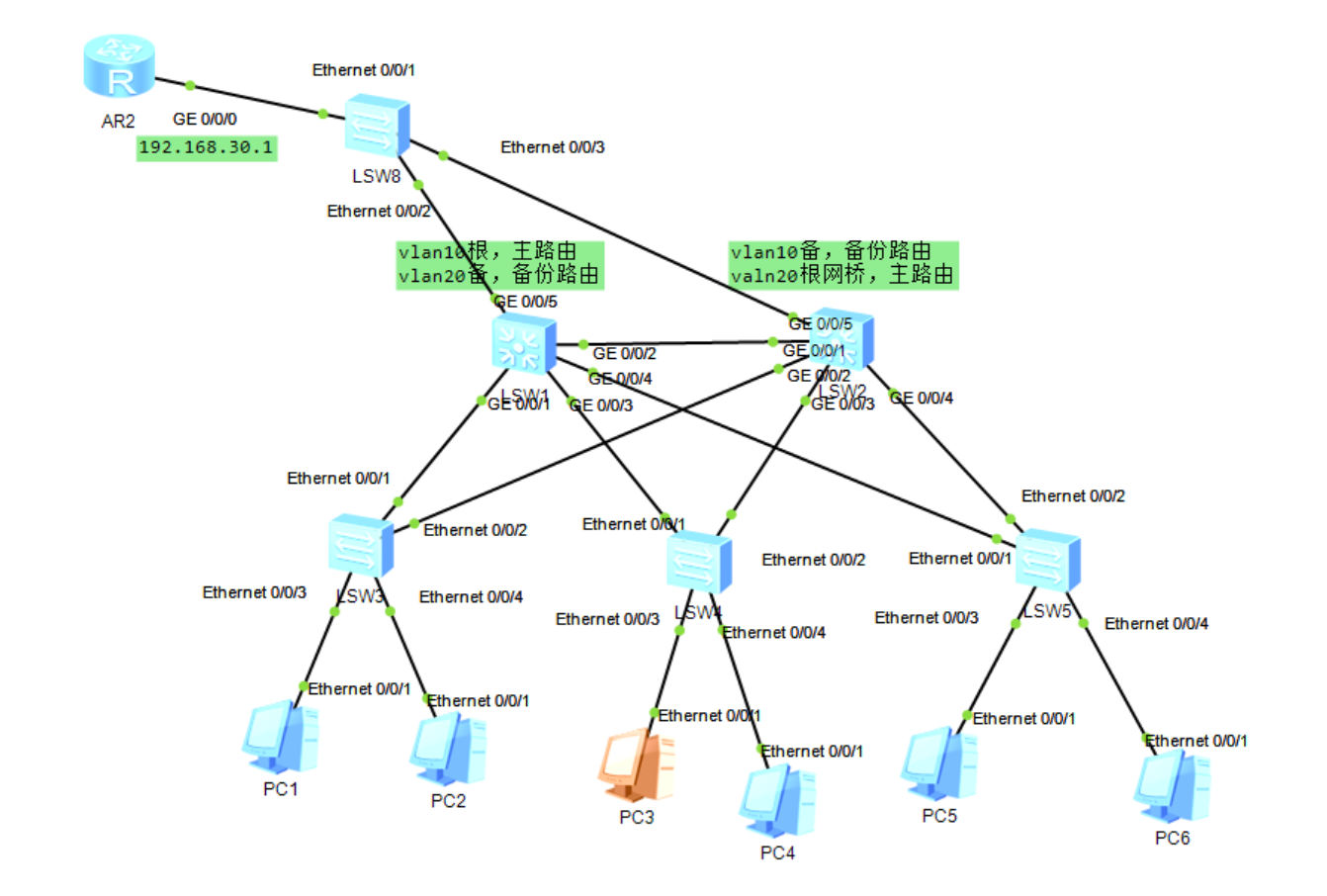

如图是一个ensp的一个拓扑
一. 配置MSTP
SW1、配置如下
<Huawei>sys /进入系统视图
[Huawei]sysname SW1 /修改当前交换机命名
[SW1]vlan batch 10 20 /批量创建vlan10和vlan20
[SW1]port-group group-member g0/0/1 g0/0/2 g0/0/3 g0/0/4 /批量修改交换机4个接口属性
[SW1-port-group]port link-type trunk /将四个接口的工作模式改为trunk模式
[SW1-port-group]port trunk allow-pass vlan all /当前四个trunk接口允许通过所有vlan
//多生成树配置
[SW1]stp enable /打开生成树协议
[SW1]stp mode mstp /将生成树协议修改为mst版本
[SW1]stp region-configuration /多生成树域配置
[SW1-mst-region]region-name A /配置域名
[SW1-mst-region]revision-level 1 /配置修订号
[SW1-mst-region]instance 10 vlan 10 /配置vlan与实例的映射关系
[SW1-mst-region]instance 20 vlan 20
[SW1-mst-region]active region-configuration /激活配置，必须激活才能生效
[SW1-mst-region]quit
[SW1]stp instance 10 priority 4096 /配置当前网桥在实例10中的优先级
[SW1]stp instance 20 priority 8192 /配置当前网桥在实例20中的优先级
SW2配置如下
<Huawei>system-view /进入系统视图
[Huawei]sysname SW2 /修改当前交换机命名
[SW2]vlan batch 10 20 /批量创建vlan10和vlan20
[SW2]port-group group-member g0/0/1 g0/0/2 g0/0/3 g0/0/4 /批量修改交换机4个接口属性
[SW2-port-group]port link-type trunk /将四个接口的工作模式改为trunk模式
[SW2-port-group]port trunk allow-pass vlan all /当前四个trunk接口允许通过所有vlan
//多生成树配置如下
[SW2]stp enable /打开生成树协议
[SW2]stp mode mstp /将生成树协议修改为mst版本
[SW2]stp region-configuration /多生成树域配置
[SW2-mst-region]region-name A /配置域名
[SW2-mst-region]revision-level 1 /配置修订号
[SW2-mst-region]instance 10 vlan 10 /配置vlan与实例的映射关系
[SW2-mst-region]instance 20 vlan 20
[SW2-mst-region]active region-configuration /激活配置，必须激活才能生效
[SW2-mst-region]quit
[SW2]stp instance 10 priority 8192 /配置当前网桥在实例10中的优先级
[SW2]stp instance 20 priority 4096 /配置当前网桥在实例20中的优先级
SW3、4、5配置如下
<Huawei>system-view
[Huawei]sysname SW3
[SW3]vlan ba
[SW3]vlan batch 10 20
[SW3]port-group group-member e0/0/1 e0/0/2
[SW3-port-group]port link-type trunk
[SW3-port-group]port trunk allow-pass vlan all
[SW3-port-group]quit
[SW3]int e0/0/3
[SW3-Ethernet0/0/3]port link-type access
[SW3-Ethernet0/0/3]port default vlan 10
[SW3-Ethernet0/0/3]int e0/0/4
[SW3-Ethernet0/0/4]port link-type access
[SW3-Ethernet0/0/4]port default vlan 20
//多生成数配置
[SW3]stp enable
[SW3]stp mode mstp
[SW3]stp region-configuration
[SW3-mst-region] region-name A
[SW3-mst-region] revision-level 1
[SW3-mst-region] instance 10 vlan 10
[SW3-mst-region] instance 20 vlan 20
[SW3-mst-region] active region-configuration二.VRRP配置
SW1配置如下
int vlan 10
ip address 192.168.10.3 24
vrrp vrid 10 virtual-ip 192.168.10.1
vvrp vrid 10 priority 110(设置优先级为110，默认100)
int vlan 20
ip address 192.168.20.2 24
vrrp vrid 20 virtual-ip 192.168.20.1
SW2配置如下
int vlan 10
ip address 192.168.10.2 24
vrrp vrid 10 virtual-ip 192.168.10.1
int vlan 20
ip address 192.168.20.3 24
vrrp vrid 20 virtual-ip 192.168.20.1
vvrp vrid 10 priority 110(设置优先级为110，默认100)三.DHCP配置
1.AR2配置
int g0/0/0
ip address 192.168.30.1 24
dhcp select global
quit
dhcp enable
ip pool vlan10
network 192.168.10.0 mask 24
gateway-list 192.168.10.1(使用逻辑上合并的三层交换机的虚拟ip)
ip pool vlan20
network 192.168.20.0 mask 24
gateway-list 192.168.20.1
quit
ip route-static 192.168.10.0 24 192.168.30.254
ip route-static 192.168.20.0 24 192.168.30.254
2.LSW8配置
vlan 30
port-group group-member e0/0/2 e0/0/3
port link-type trunk
port trunk allow-pass vlan all
int e0/0/1
port link-type access
port default vlan 303.SW1、SW2配置
vlan 30
quit
int vlan 30
ip address 192.168.30.254 24
quit
dhcp enable(dhcp中继之前启动DHCP服务)
int vlan 10
dhcp select relay(开启中继功能)
dhcp relay server-ip 192.168.30.1(指向g0/0/0接口)
int vlan 20
dhcp select relay(开启中继功能)
dhcp relay server-ip 192.168.30.1(指向g0/0/0接口)
int e0/0/5
port link-type trunk
port trunk allow-pass vlan all
quit
