龙迅#LT8619B适用于HDMI转LVDS/RGB,芯片支持视频图像处理,OSD功能.

1. 概述

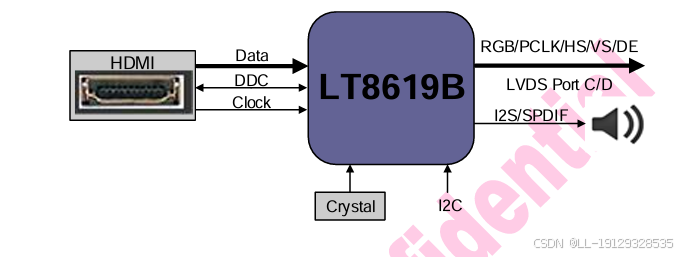

LT8619B 是 Lontium 基于 ClearEdge 技术的高性能 HDMI 接收器芯片，符合 HDMI 1.4（高清多媒体接口）规范。RGB 输出端口可支持 RGB888/RGB666/RGB565 格式，输出分辨率可支持高达 4Kx2K 的分辨率。借助可编程标量，LT8619B可以在 1080P 60Hz 分辨率内进行缩放。LT8619B集成了 MCU，它有 10 个 GPIO。为了轻松实现多媒体系统，LT8619B 支持 8 通道高质量 I2S 音频或 SPDIF 音频输出。它内部集成了 4M 位 nor-flash（可选），您也可以通过 SPI 接口使用外部 nor-flash 以实现兼容性。

2. 具有

HDMI 双模接收
功能• 直接连接到 DVI 1.0 和 HDMI V1.4 接收器
• 符合高达 1.65Gbps 的 DVI 和高达 3.0Gbps
的 HDMI V1.4• 多种像素格式：RGB 6/8/10/12 位每个分量 （bpc）;YCbCr 422/444 8/10/12 bpc
• 高输入灵敏度，差分输入电平低至 80mV
• 接收器侧均衡高达 12 dB
• 自动信号丢失检测
• 高抖动容限高达 0.6UI•
HDCP 解密
• 片上 EDID
• 支持高达 4Kx2K@30Hz

的分辨率输出接口
• 双通道 LVDS 输出端口
• 单像素或双像素模式
• 24/48 位面板映射到 LVDS 通道
• 18/36 位面板映射到 LVDS 通道
• 可编程 LVDS 端换
• 可编程通道交换
• 支持高达 1080P@60Hz 的高清 LCD 输出分辨率
• 扩频 DPLL 以降低 EMI•
符合 RGB888/RGB666/RGB565 TTL 输出

缩放
• 完全可编程的
缩放比例• 独立的水平/垂直缩放
• 先进的缩放算法提供高图像质量

的视频处理
• 可编程的色相和饱和度调整
• 亮度和对比度控制
• 可编程的色彩空间转换
• 可编程的伽马校正支持
• 用于 18 位面板色深的高级抖动逻辑


增强音频支持
• 可选的 SPDIF 输出和 8 通道 I2S 输出

其他功能
• 支持 I2C 从调试模式
• 广泛的电源管理以节省
功耗• 支持总共 5 个 GPIO
• 集成模式生成

3.应用•

汽车娱乐
• 电视、显示器
• 微型投影仪
• 智能投影仪
