交换机基础配置-新版（4）



目录

1.查看实验编址表

2.配置PC-1的IP地址

3.配置PC-2的IP地址

4.检测PC-1与PC-2间的链路连通性

5.配置交换机S1为双工模式

6.配置交换机S2为双工模式

7.配置交换机S3为双工模式

8.配置S1的Ethernet接口速率

9.配置S2的Ethernet接口速率

10.配置S3的Ethernet接口速率

---

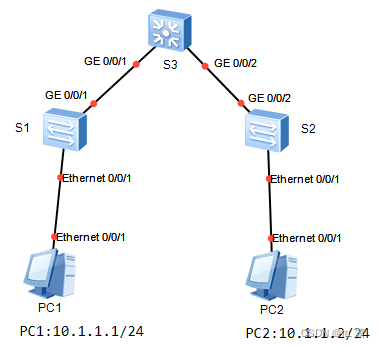

公司刚成立，新组建网络，购置了三台交换机。其中S1和S2为接入层交换机，S3为汇聚层交换机。现在网络管理员需要对三台新交换机进行基本配置，保证交换机间的接口使用全双工模式，并根据需要配置接口速率。

操作步骤

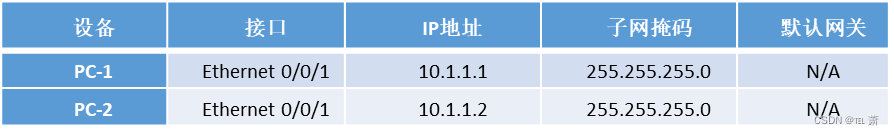

1.查看实验编址表

根据实验编址表进行相应的基本IP地址配置。

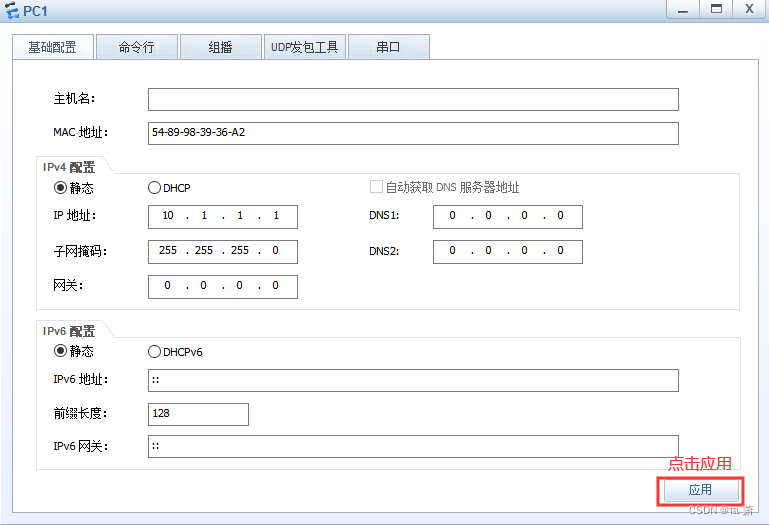

2.配置PC-1的IP地址

双点击PC图标，即可出现配置界面，配置完成后点击应用，配置IP地址为10.1.1.1，子网掩码为255.255.255.0，网关为空。
如下图所示：

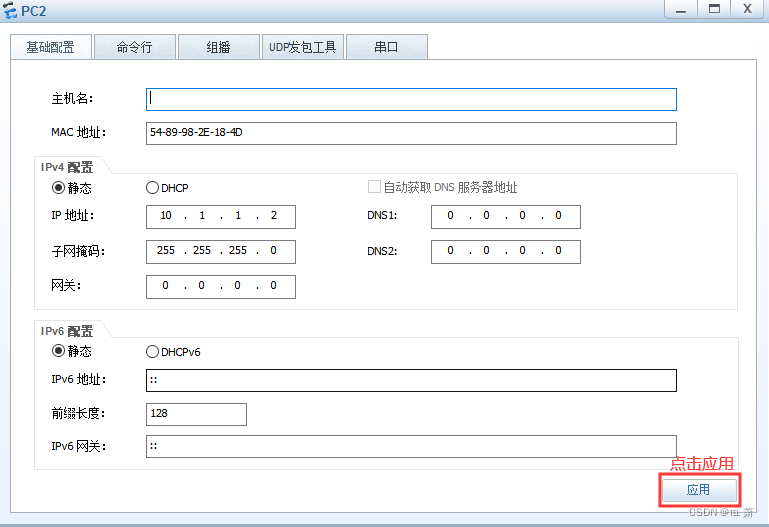

3.配置PC-2的IP地址

双点击PC图标，即可出现配置界面，配置完成后点击应用，配置IP地址为10.1.1.2，子网掩码为255.255.255.0，网关为空。
如下图所示：

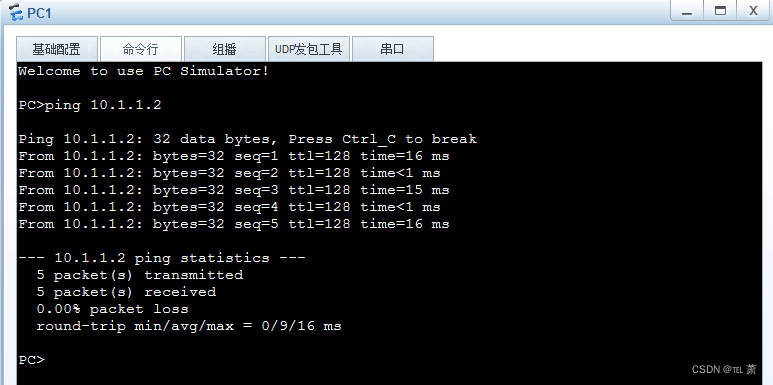

4.检测PC-1与PC-2间的链路连通性

点击PC-1命令行按钮，在PC-1的命令行中使用ping命令检测链路的连通性。
执行命令：
PC>ping 10.1.1.2
看到以下结果，意味着PC-1和PC-2能够正常通讯了：

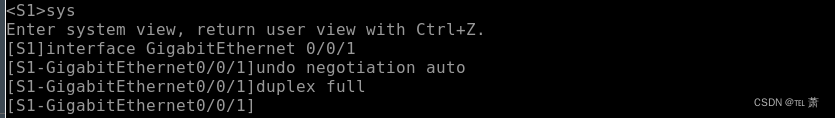

5.配置交换机S1为双工模式

在非自协商模式下，可以根据实际需求手动配置接口的双工模式。
在S1，S2，S3三台交换机接口下先通过undo negotiation auto命令关掉自协商功能，再手工指定双工模式为全双工。
在交换机S1接口下先通过undo negotiation auto命令关掉自协商功能，再手工指定双工模式为全双工。
<Huawei>system-view
[Huawei]sysname S1
[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]undo negotiation auto
[S1-GigabitEthernet0/0/1]duplex full

system-view
sysname S1
interface GigabitEthernet 0/0/1
undo negotiation auto
duplex full

6.配置交换机S2为双工模式

在交换机S2接口下先通过undo negotiation auto命令关掉自协商功能，再手工指定双工模式为全双工。
<Huawei>system-view
[Huawei]sysname S2
[S2]interface GigabitEthernet 0/0/2
[S2-GigabitEthernet0/0/2]undo negotiation auto
[S2-GigabitEthernet0/0/2]duplex full
[S2-GigabitEthernet0/0/2]quit

system-view
sysname S2
interface GigabitEthernet 0/0/2
undo negotiation auto
duplex full
quit

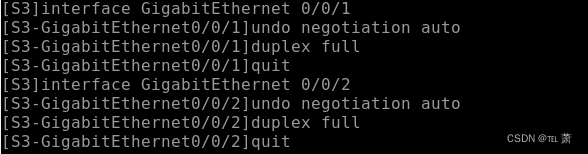

7.配置交换机S3为双工模式

在交换机S3接口下先通过undo negotiation auto命令关掉自协商功能，再手工指定双工模式为全双工。
<Huawei>system-view
[Huawei]sysname S3
[S3]interface GigabitEthernet 0/0/1
[S3-GigabitEthernet0/0/1]undo negotiation auto
[S3-GigabitEthernet0/0/1]duplex full
[S3-GigabitEthernet0/0/1]quit
[S3]interface GigabitEthernet 0/0/2
[S3-GigabitEthernet0/0/2]undo negotiation auto
[S3-GigabitEthernet0/0/2]duplex full
[S3-GigabitEthernet0/0/2]quit

system-view
sysname S3
interface GigabitEthernet 0/0/1
undo negotiation auto
duplex full
quit
interface GigabitEthernet 0/0/2
undo negotiation auto
duplex full
quit

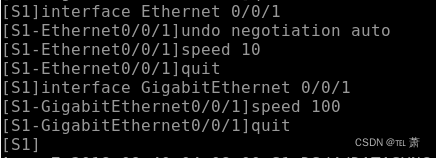

8.配置S1的Ethernet接口速率

在非自协商模式时，缺省情况下，以太网接口的速率为接口支持的最大速率。
根据网络需要调整接口速率。由于网络用户较少，配置GE接口速率为100Mbit/s，Ethernet接口配置速率为10Mbit/s。
在三台交换机接口下配置速率。首先关闭接口自协商模式（GE口在上一题中已经关闭，此题不做配置），并配置以太网接口的速率。
配置S1的Ethernet接口速率为10 Mbit/s、GE接口的速率为100Mbit/s。
[S1]interface Ethernet 0/0/1
[S1-Ethernet0/0/1]undo negotiation auto
[S1-Ethernet0/0/1]speed 10
[S1-Ethernet0/0/1]quit
[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]speed 100
[S1-GigabitEthernet0/0/1]quit

interface Ethernet 0/0/1
undo negotiation auto
speed 10
quit
interface GigabitEthernet 0/0/1
speed 100
quit

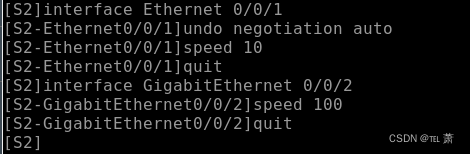

9.配置S2的Ethernet接口速率

配置S2的Ethernet接口速率为10 Mbit/s、GE接口的速率为100Mbit/s。
[S2]interface Ethernet 0/0/1
[S2-Ethernet0/0/1]undo negotiation auto
[S2-Ethernet0/0/1]speed 10
[S2-Ethernet0/0/1]quit
[S2]interface GigabitEthernet 0/0/2
[S2-GigabitEthernet0/0/2]speed 100
[S2-GigabitEthernet0/0/2]quit

interface Ethernet 0/0/1
undo negotiation auto
speed 10
quit
interface GigabitEthernet 0/0/2
speed 100
quit

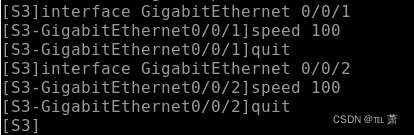

10.配置S3的Ethernet接口速率

配置S3的GE接口的速率为100Mbit/s。
[S3]interface GigabitEthernet 0/0/1
[S3-GigabitEthernet0/0/1]speed 100
[S3-GigabitEthernet0/0/1]quit
[S3]interface GigabitEthernet 0/0/2
[S3-GigabitEthernet0/0/2]speed 100
[S3-GigabitEthernet0/0/2]quit

interface GigabitEthernet 0/0/1
speed 100
quit
interface GigabitEthernet 0/0/2
speed 100
quit
