NXP JN5169使用代码模板新建外设工程

一、下载工程模板
二、导入工程
三、修改工程模板
四、根据工程模板新建一个DIO工程

一、下载工程模板

BeyondStudio for NXP不提供直接新建JN516x工程的功能，需要在官网下载工程模板。

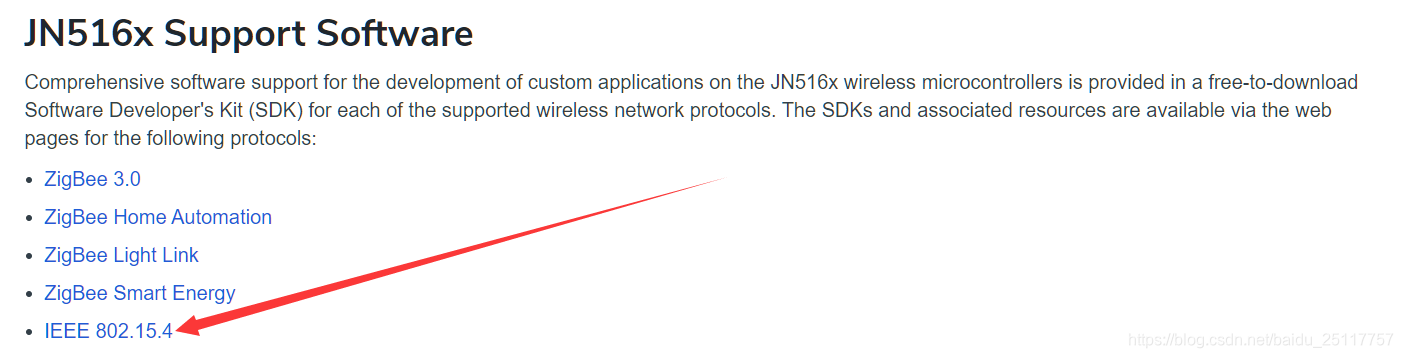

现在我们要新建的是仅实现外设功能的工程，不需要ZigBee 3.0协议栈那么的复杂功能，所以这里我们下载的是基于IEEE 802.15.4协议的工程模板。

在这里插入图片描述

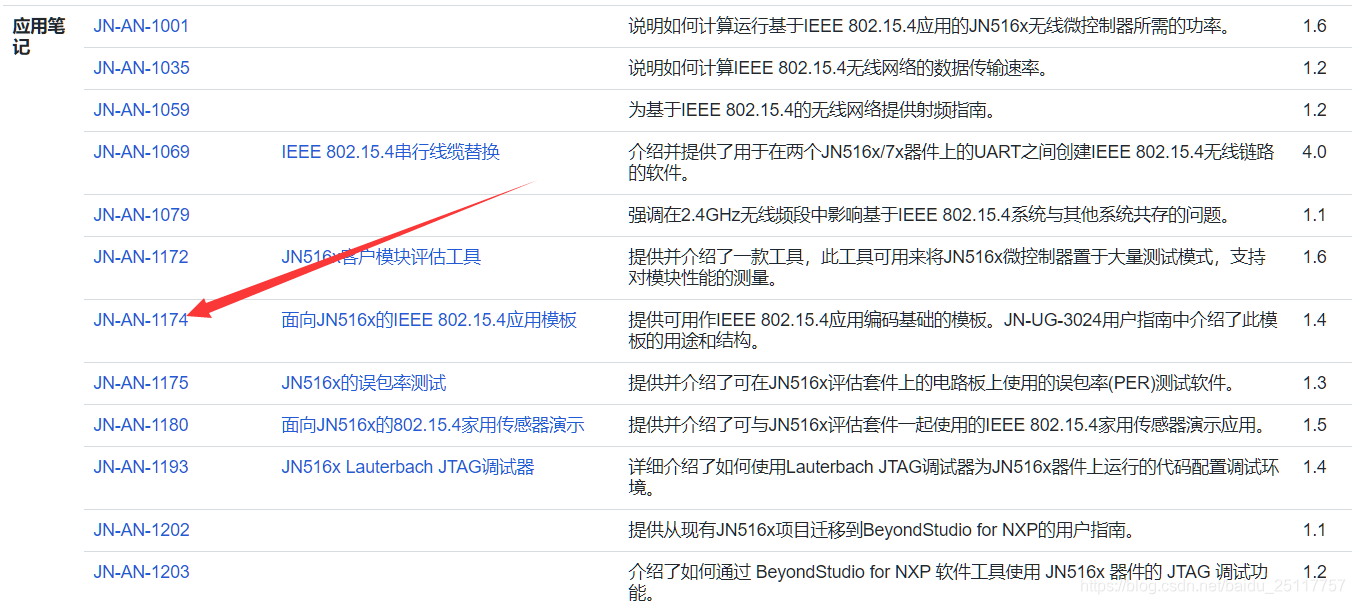

这里我们下载的是JN-AN-1174工程模板，选择JN-AN-1174是因为该工程模板简单，方便修改。

在这里插入图片描述

下载地址：IEEE 802.15.4应用笔记

二、导入工程

① 解压JN-AN-1174-JN516x-802-15-4-Application-Template到BeyondStudio的默认工作空间C:\NXP\bstudio_nxp\workspace

在这里插入图片描述

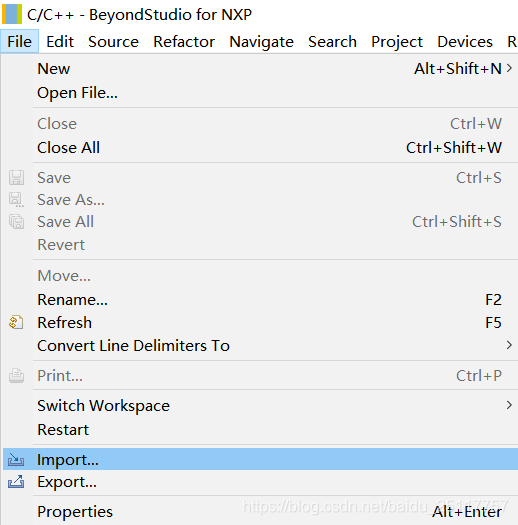

② 打开BeyondStudio for NXP，点击菜单栏的File > Import

在这里插入图片描述

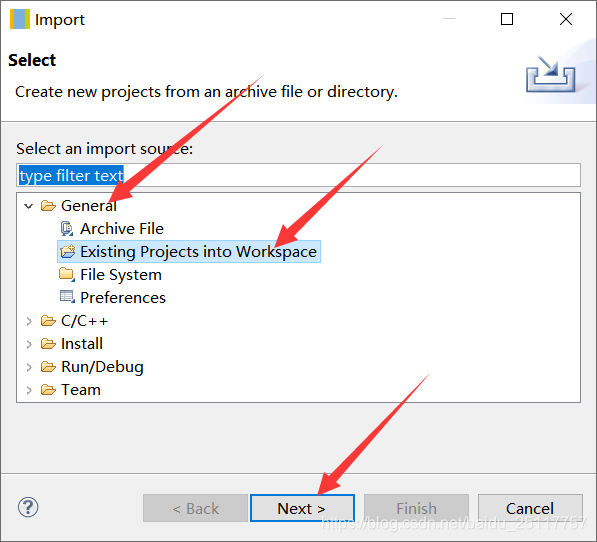

③ 选择General下的Existing Projects into Workspace，然后点击Next

在这里插入图片描述

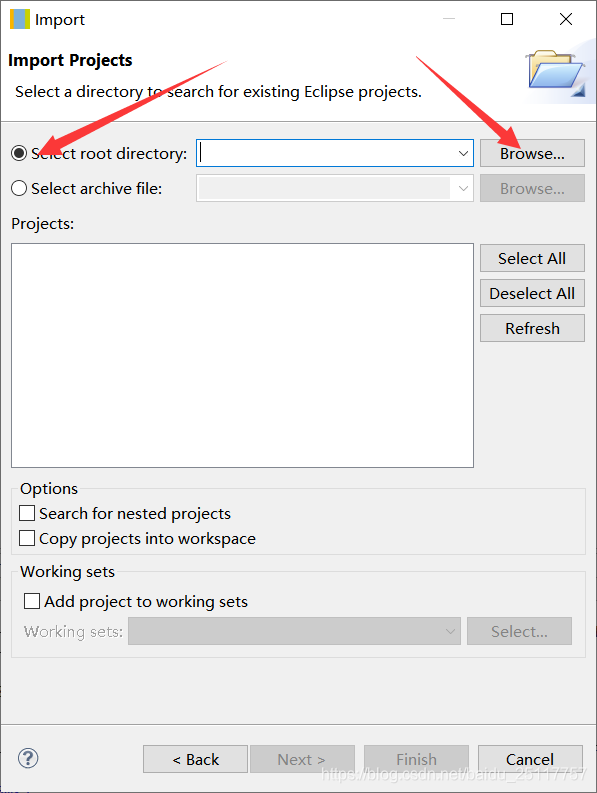

④ 选择Select root directory，点击Browse…

在这里插入图片描述

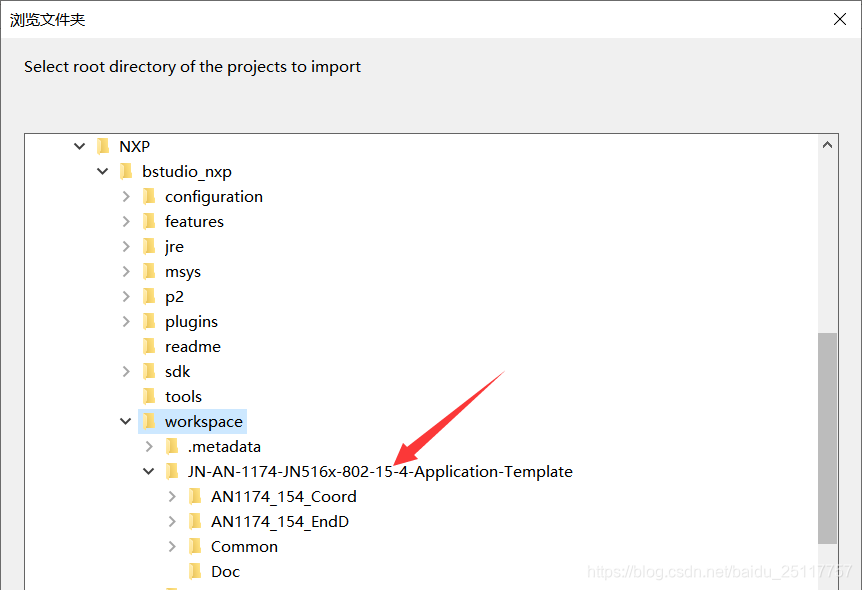

⑤ 选择工作空间中之前解压出来的文件夹，点击确定

在这里插入图片描述

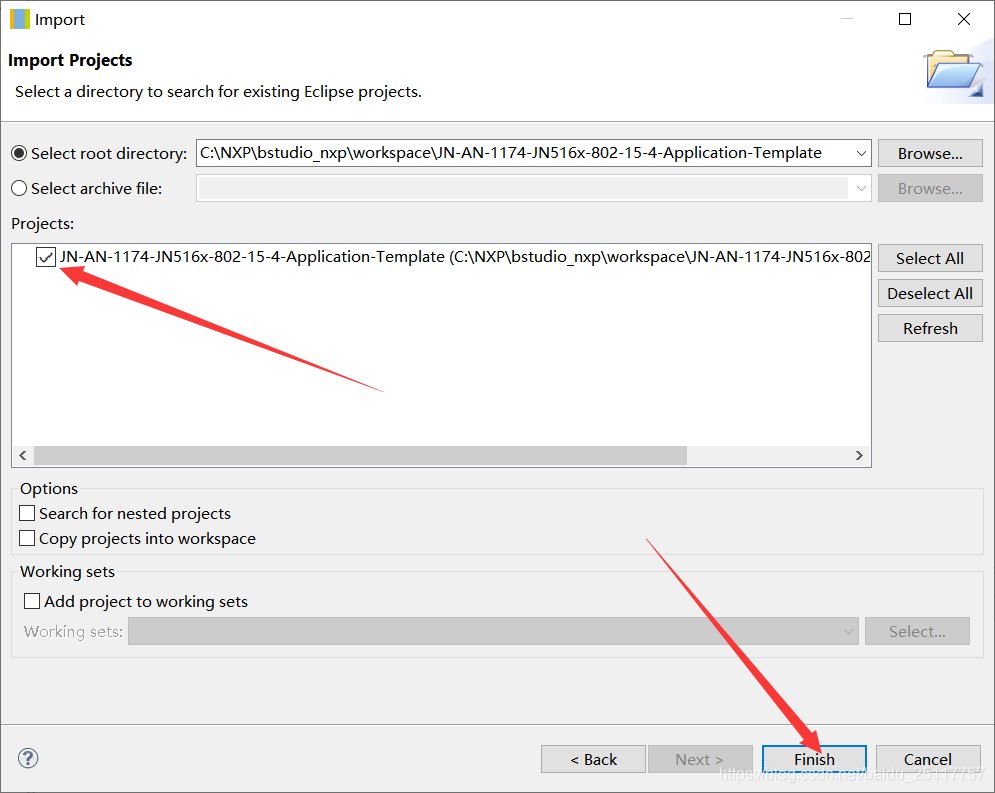

⑥ 勾选工程，点击Finish

在这里插入图片描述

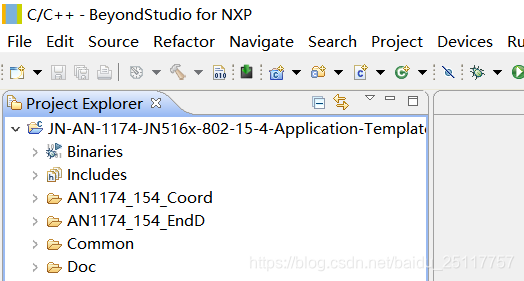

⑦ 工程已成功导入到BeyondStudio for NXP中了。

在这里插入图片描述

三、修改工程模板

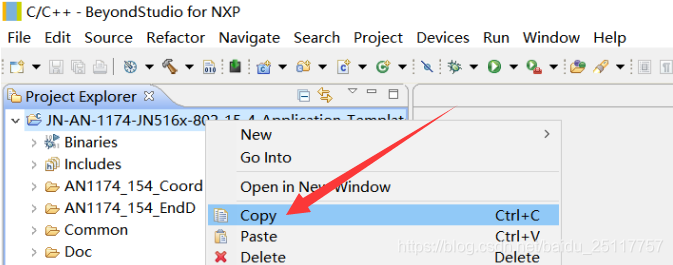

① 右键单击工程，选择Copy

在这里插入图片描述

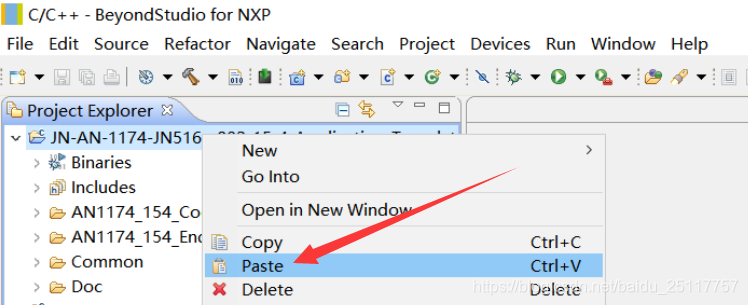

② 再次单击右键，选择Paste

在这里插入图片描述

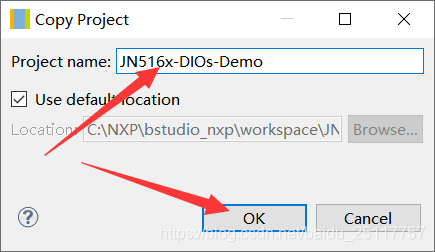

③ 给复制的工程重新命名，例如：JN516x-DIOs-Demo，单击OK

在这里插入图片描述

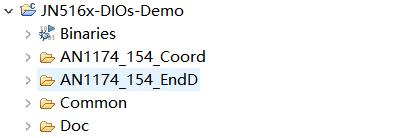

可以看到，复制过来的工程除了工程名不一样之外，其他都是一样的

在这里插入图片描述

④ 修改文件

1）、删除AN1174_154_EndD文件夹
2）、删除Doc文件下的JN-AN-1174-IEEE802.15.4-App-Template.pdf文件，这个文件夹存放的是说明文档
3）、展开AN1174_154_Coord文件下的Source文件夹，删除AN1174_154_Coord.c，Source文件夹存放的是c源程序。

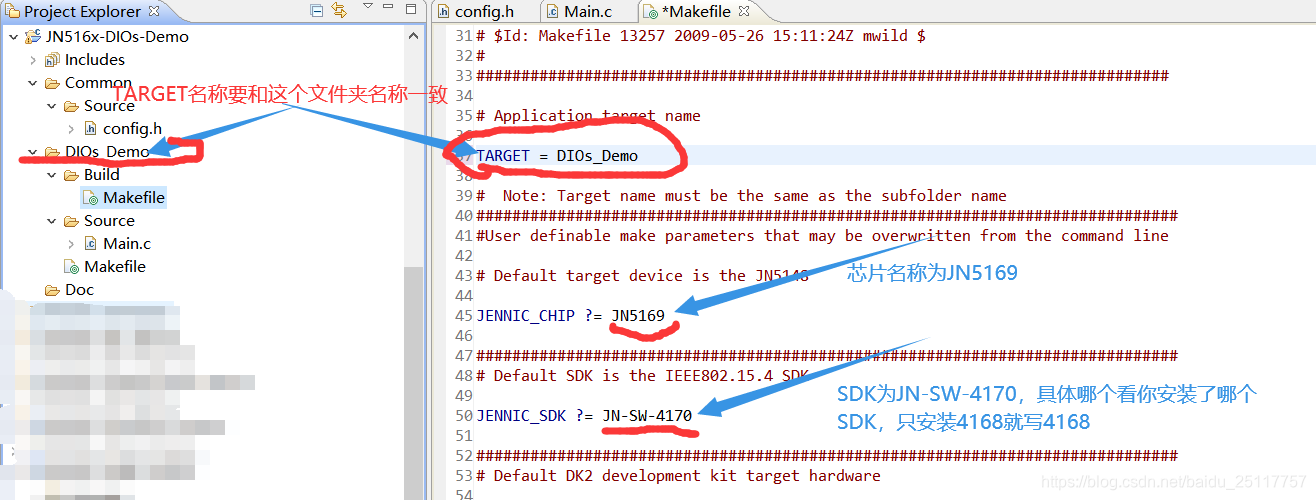

4）、AN1174_154_Coord重命名为DIOs_Demo

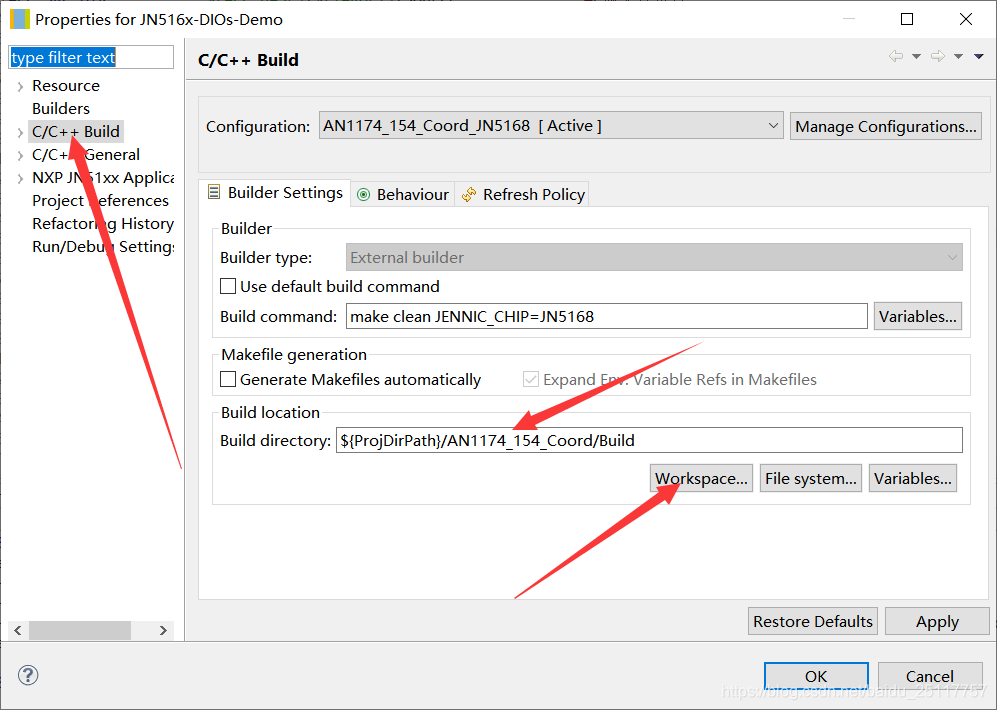

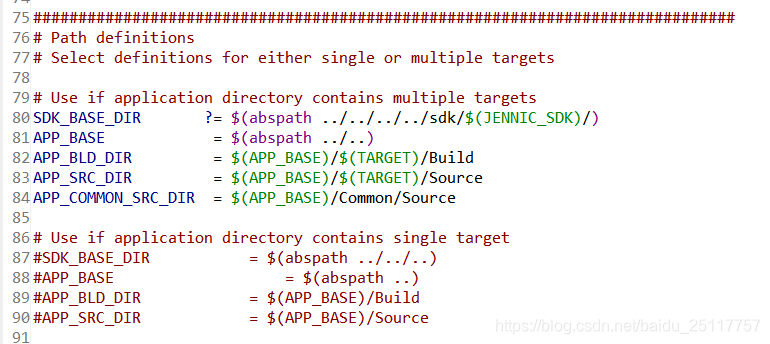

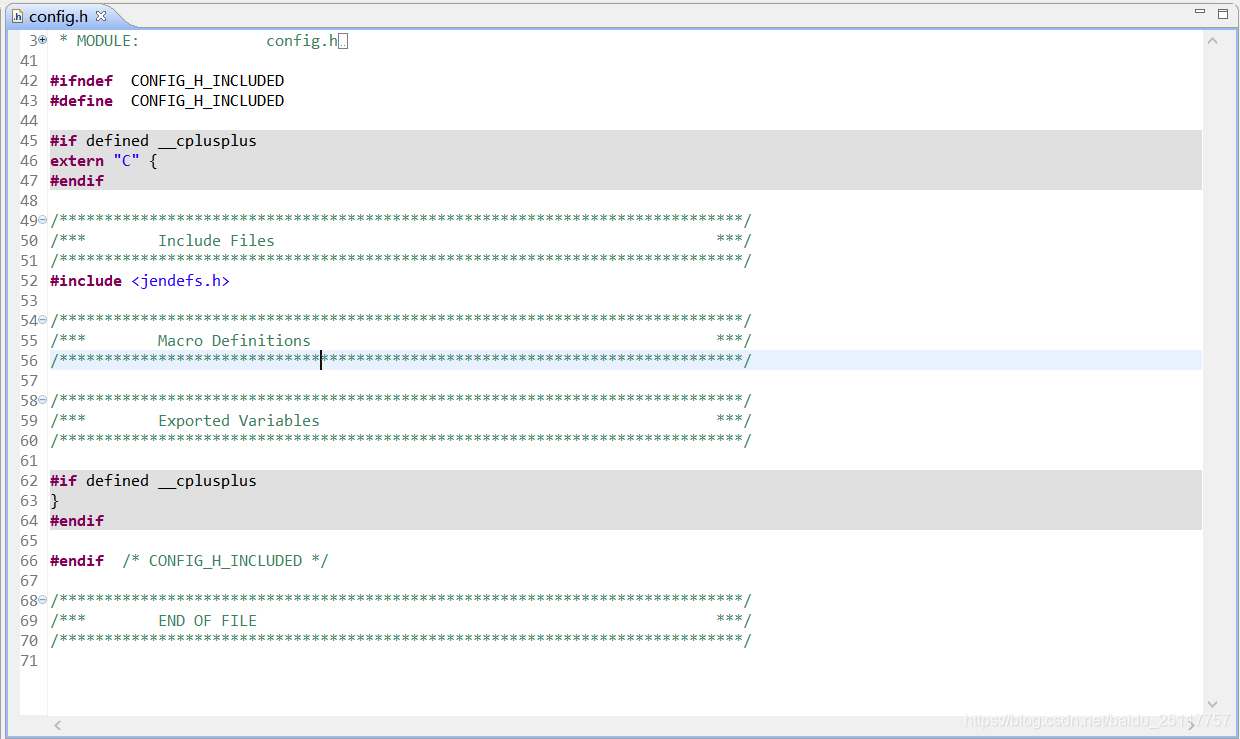

5）、展开Common文件夹下的Source文件夹，修改config.h，该文件用来存放定义，如下图：

在这里插入图片描述

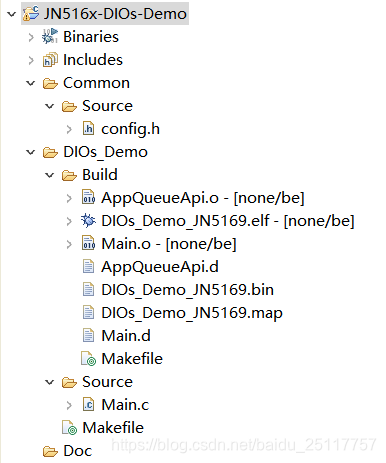

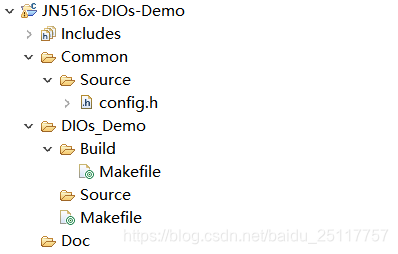

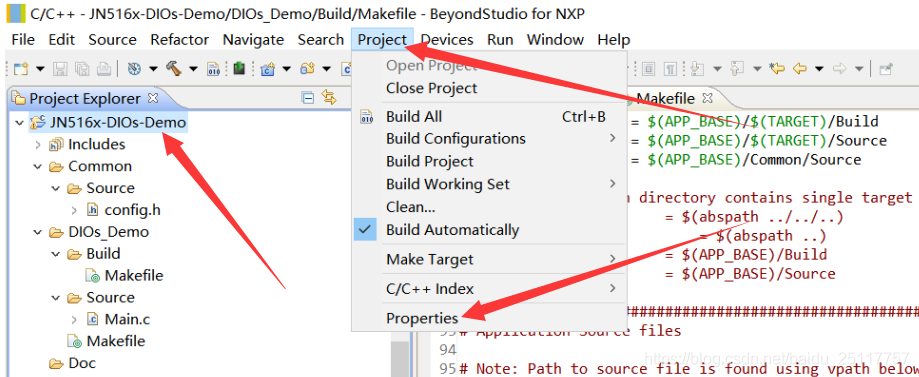

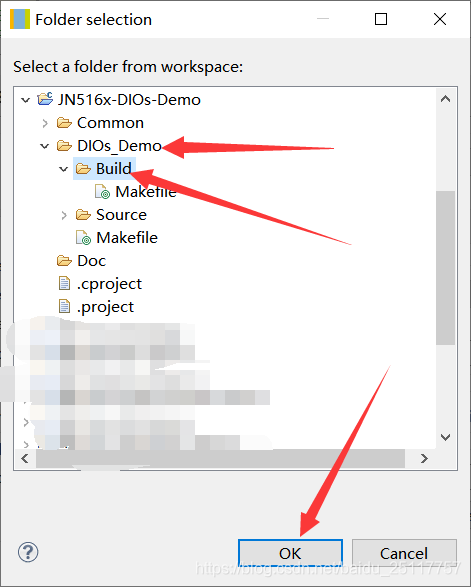

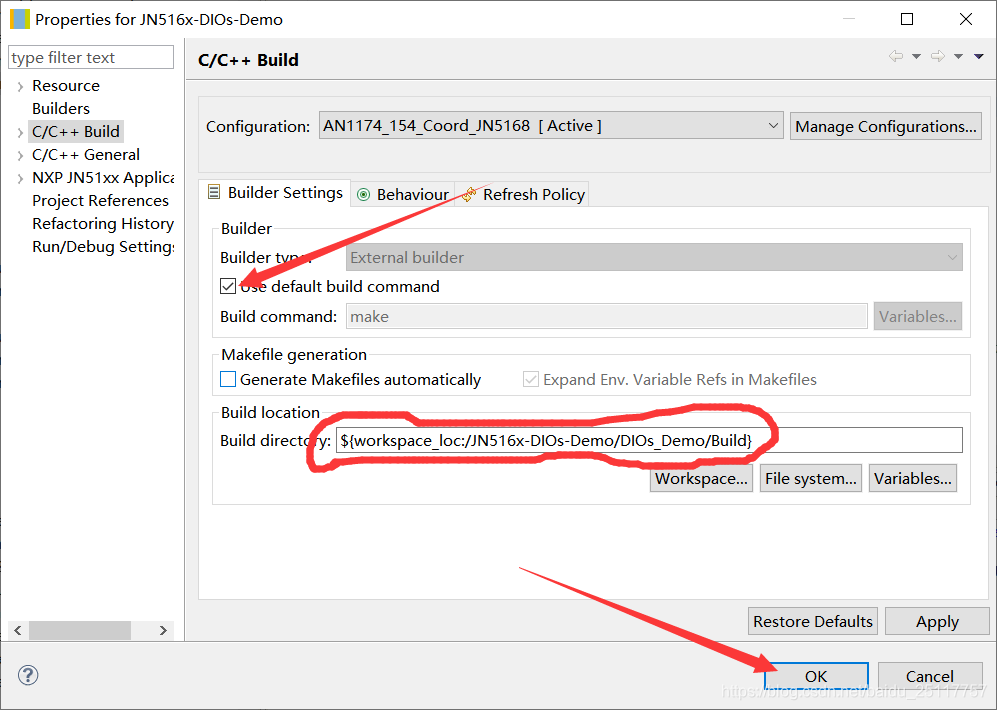

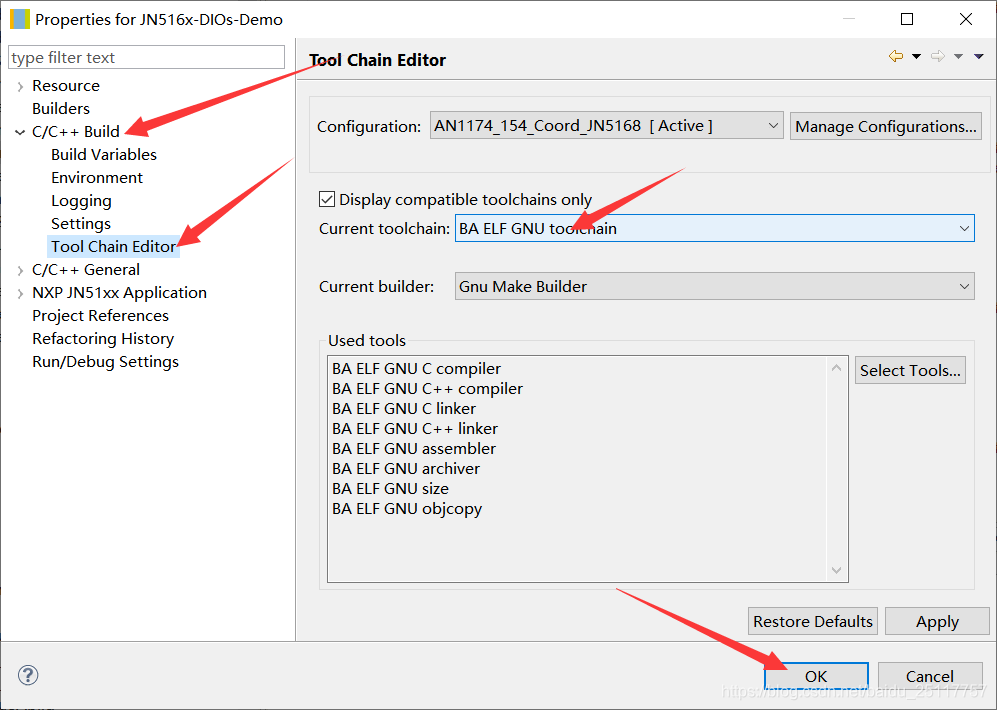

6）、这样就建好了一个空白的工程模板，如下图
在这里插入图片描述

四、根据工程模板新建一个DIO工程

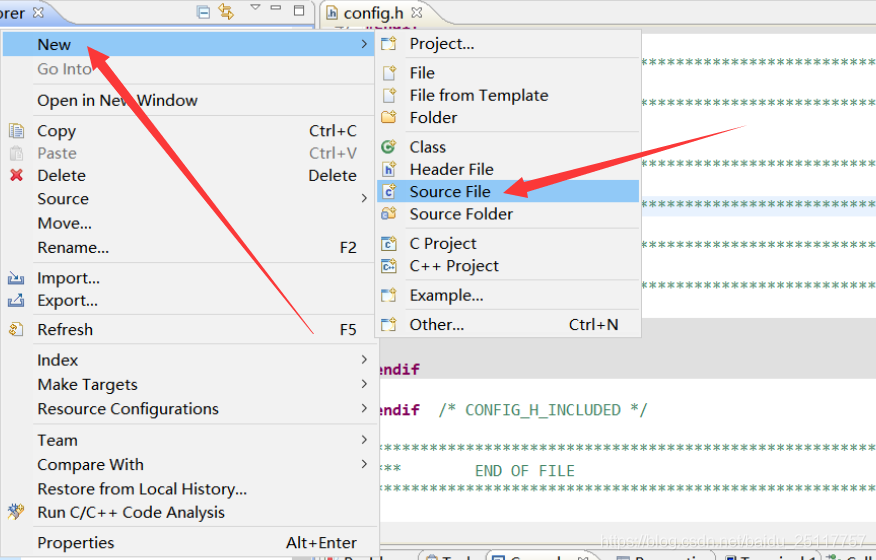

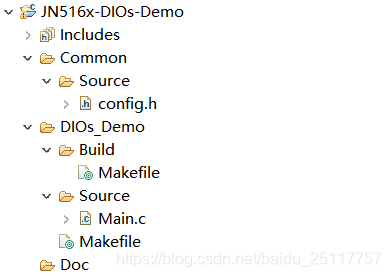

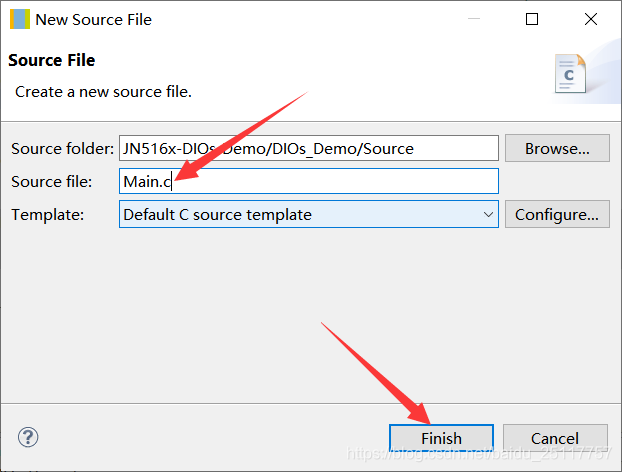

① 展开DIOs_Demo文件下的Source文件夹，右键单击Source文件夹，新建Main.c文件

在这里插入图片描述

在这里插入图片描述

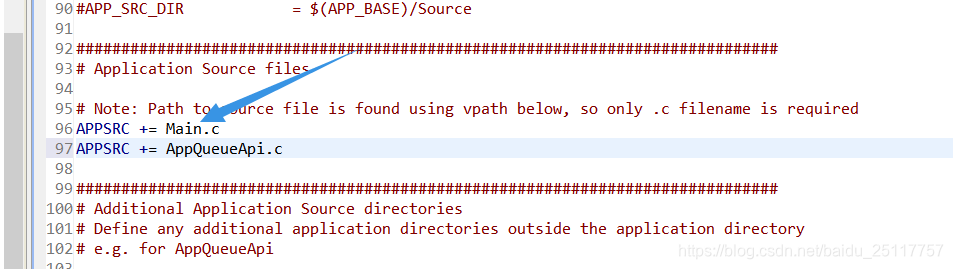

在Main.c中键入代码：

#include <AppHardwareApi.h>
#include <AppQueueApi.h>
#include "config.h"/*函数声明*/
PRIVATE void vLedsInit(void);
PRIVATE void vBtnsInit(void);
PRIVATE void vCbSysCtrl(uint32 u32Device, uint32 u32ItemBitmap);PUBLIC void AppColdStart (void)
{vAHI_WatchdogStop();(void)u32AHI_Init();vLedsInit();vBtnsInit();while (1) {vAHI_CpuDoze();                                                /* Doze                          */}
}PUBLIC void AppWarmStart (void)
{AppColdStart();
}/*代码示例*/
PRIVATE void vLedsInit (void)
{vAHI_DioSetDirection(0, LED_DIO);vAHI_DioSetPullup(LED_DIO, 0);
}PRIVATE void vBtnsInit (void)
{vAHI_DioSetDirection(BTN_DIO, 0);vAHI_DioSetPullup(BTN_DIO, 0);vAHI_DioInterruptEdge(0, BTN_DIO);                                   /* 下降沿触发                    */vAHI_DioInterruptEnable(BTN_DIO, 0);vAHI_SysCtrlRegisterCallback(vCbSysCtrl);
}PRIVATE void vCbSysCtrl (uint32 u32Device, uint32 u32ItemBitmap)
{PRIVATE bool_t bLedState = FALSE;bLedState = !bLedState;bLedState ? LED_ON(LED_DIO) : LED_OFF(LED_DIO);
}

② 展开Common文件下的Source文件夹，打开config.h文件，输入以下代码，DIO定义：

#define BTN_DIO                 ((1 << 0) | (1 << 1) | (1 << 2) | (1 << 3) | \(1 << 4) | (1 << 5) | (1 << 8) | (1 << 9) | \(1 << 10) | (1 << 11))
#define LED2                    (1 <<  7)
#define LED3                    (1 <<  6)
#define LED4                    (1 << 12)
#define LED5                    (1 << 13)
#define LED6                    (1 << 16)
#define LED8                    (1 << 17)
#define LED_DIO                 (LED2 | LED3 | LED4 | LED5 | LED6 | LED8)#define LED_ON(Led)             vAHI_DioSetOutput(0, Led)

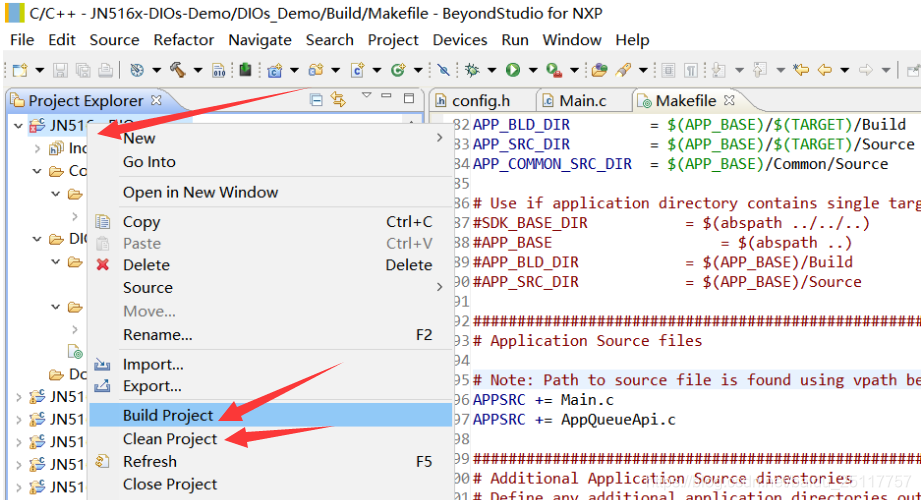

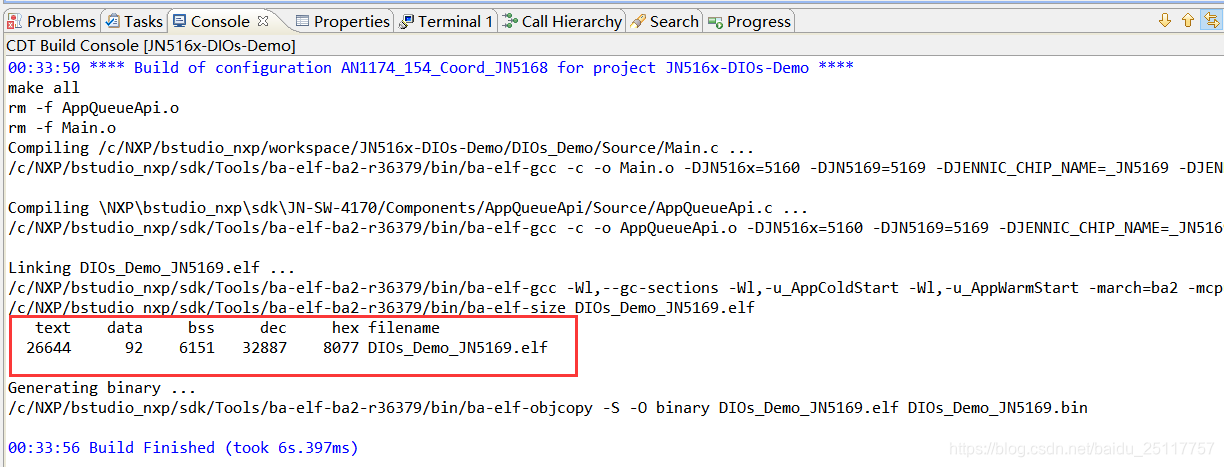

#define LED_OFF(Led)            vAHI_DioSetOutput(Led, 0)
