思科模拟器--02.静态路由和默认路由配置24.5.15(24.5.20补)

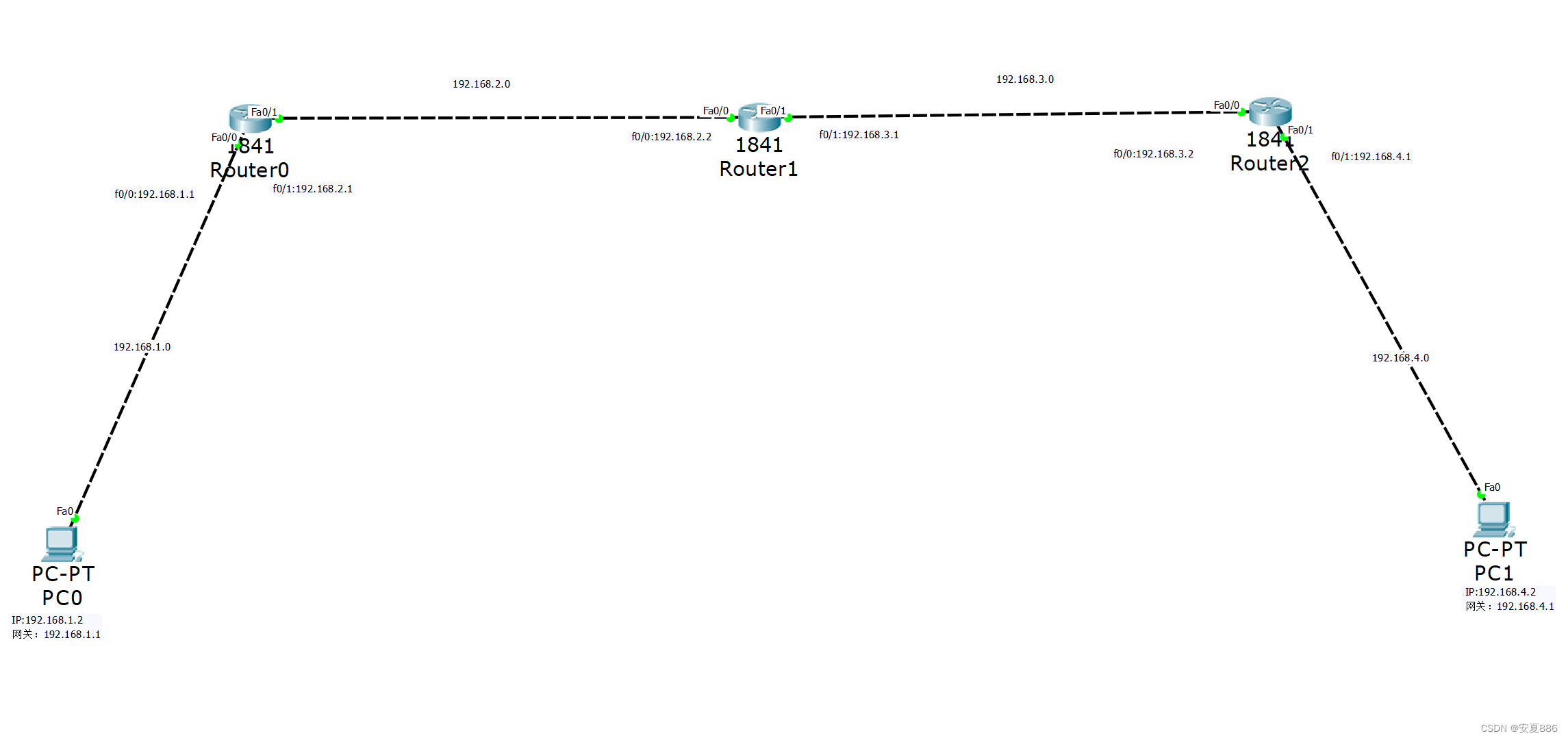

 实验图纸如下:

第0步:

放置3台路由器和两台个人电脑,接着用交叉线

将PC0的Fa0接口连接到R0的Fa0/0接口

将R0的Fa0/1接口与R1的Fa0/0接口相连

将R1的Fa0/1接口与R2的 Fa0/0接口相连

将R2的Fa0/1接口与PC1的Fa0接口相连

第1步:(配置个人电脑的IP,子网掩码和默认网关)

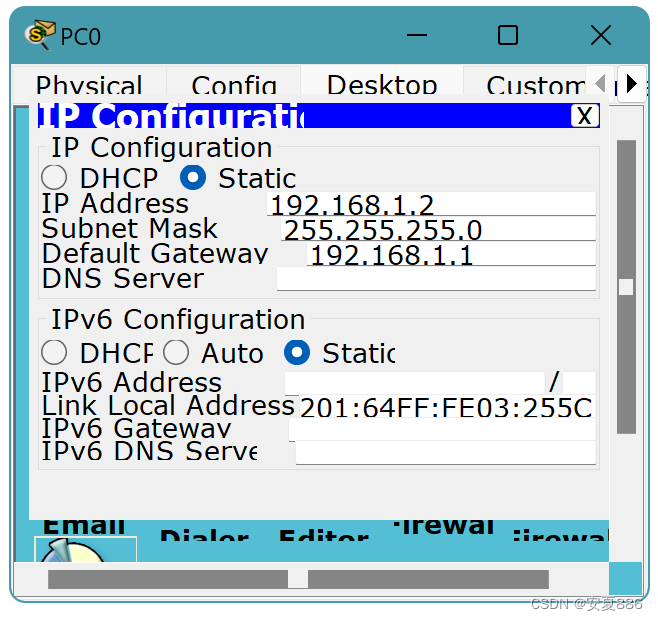

PC0:

IP:192.168.1.2

Subnet Mask:255.255.255.0

Default Gateway:192.168.1.1

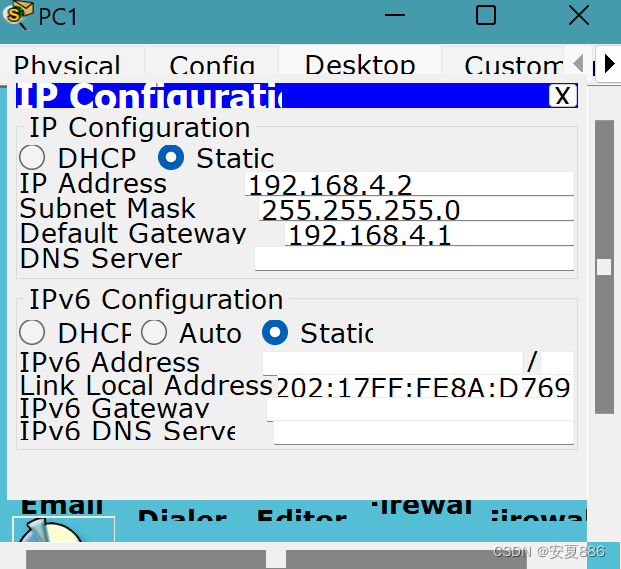

PC1:

IP address: 192.168.4.2

Subnet Mask: 255.255.255.0

Default Gateway: 192.168.4.1

第2步:(PC0 ping PC1)

用PC0 ping PC1,发现timeout.ping不通

目的:增强我们配置成功后可以ping通过的成就感,形成鲜明的对比,落差明显,记忆更加深刻!

(挺好用的,小编表示对学习来说,这个步骤很好吃,孩子很喜欢!)
