verilog实现多周期处理器之——（六）简单算数操作指令的实现
实现的指令说明

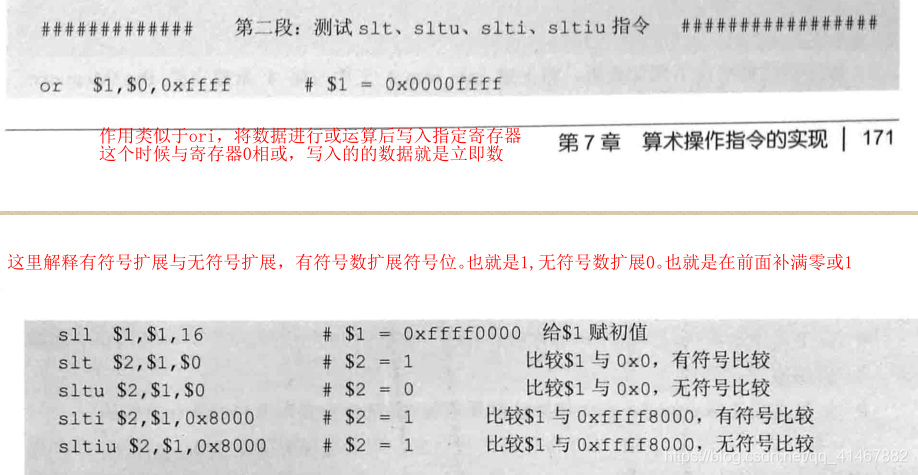

这里解释有符号扩展与无符号扩展，有符号数扩展符号位。也就是1,无符号数扩展0。也就是在前面补满零或1
R-型指令
加减比较指令
add、addu、sub、sub、slt、sltu 这6条指令的格式指令码都是6’b000000，即SPECIAL类，另外第6-10bit都为0，需要依据指令中0-5bit功能码的值进一步判断是哪一种指令。
当功能码是6’b100000时，表示是add指令，加法运算
指令用法为：add rd, rs, rt
指令作用为：rd <- rs + rt，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值进行加法运算，结果保存到地址为rd的通用寄存器中。但是有一种特殊情况：如果加法运算溢出，那么会产生溢出异常，同时不保存结果。
当功能码是6’b100001时，表示是addu指令，加法运算
指令用法为：addu rd, rs, rt
指令作用为：rd <- rs + rt，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值进行加法运算，结果保存到地址为rd的通用寄存器中。与add指令不同之处在于addu指令不进行溢出检查，总是将结果保存到目的寄存器。
当功能码是6’b100010时，表示是sub指令，减法运算
指令用法为：sub rd, rs, rt
指令作用为：rd <- rs - rt，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值进行减法运算，结果保存到地址为rd的通用寄存器中。但是有一种特殊情况：如果减法运算溢出，那么产生溢出异常，同时不保存结果。
当功能码是6’b100011时，表示是subu指令，减法运算
指令用法为：subu rd, rs, rt
指令作用为：rd <- rs - rt，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值进行减法运算，结果保存到地址为rd的通用寄存器中。与sub指令不同之处在于subu指令不进行溢出检查，总是将结果保存到目的寄存器。
当功能码是6’b101010时，表示是slt指令，比较运算
指令用法为：slt rd, rs, rt
指令作用为：rd <- (rs < rt)，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值按照有符号数进行比较，如果前者小于后者，那么将1保存到地址为rd的通用寄存器中，反之，将0保存到地址为rd的通用寄存器中。
当功能码是6’b101011时，表示是sltu指令，比较运算
指令用法为：sltu rd, rs, rt
指令作用为：rd <- (rs < rt)，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值按照无符号数进行比较，如果前者小于后者，那么将1保存到地址为rd的通用寄存器中，反之，将0保存到地址为rd的通用寄存器中。
计数指令
clz，clo这2条指令的格式指令码都是6’b011100，在MIPS32指令集架构中表示SPECIAL2类，另外第6-10bit都为0，需要依据指令中0-5bit功能码的值进一步判断是哪一种指令。
当功能码是6’b100000时，表示是clz指令，计数运算
指令用法为：clz rd, rs
指令作用为：rd <- coun_leading_zeros rs，对地址为rs的通用寄存器的值，从其最高位开始向最低位方向检查，直到遇到值为**“1”**的位，将该位之前“0”的个数保存到地址为rd的通用寄存器中，如果地址为rs的通用寄存器的所有位都为0（即0x00000000），那么将32保存到地址为rd的通用寄存器中。
当功能码是6’b100001时，表示是clo指令，计数运算
指令用法为：clo rd, rs
指令作用为：rd <- coun_leading_ones rs，对地址为rs的通用寄存器的值，从其最高位开始向最低位方向检查，直到遇到值为**“0”**的位，将该位之前“1”的个数保存到地址为rd的通用寄存器中，如果地址为rs的通用寄存器的所有位都为1（即0xFFFFFFFF），那么将32保存到地址为rd的通用寄存器中。
乘法指令
multu、mult、mul指令
这3条指令都是R类型指令，并且mul指令的指令码是SPECIAL2，mult、multu的指令码是SPECIAL。
当指令码为SPECIAL2，功能码为6’b000010时，表示是mul指令，乘法运算
指令用法为：mul rd, rs, st
指令作用为：rd <- rs × rt，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值作为有符号数相乘，乘法结果的低32bit保存到地址为rd的通用寄存器中。
当指令码为SPECIAL，功能码为6’b011000时，表示是mult指令，乘法运算
指令用法为：mult rs, st
指令作用为：{hi, lo} <- rs × rt，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值作为有符号数相乘，乘法结果的低32bit保存到LO寄存器中，高32bit保存到HI寄存器中。
当指令码为SPECIAL，功能码为6’b011001时，表示是multu指令，乘法运算
指令用法为：multu rs, st
指令作用为：{hi, lo} <- rs × rt，将地址为rs的通用寄存器的值，与地址为rt的通用寄存器的值作为无符号数相乘，乘法结果的低32bit保存到LO寄存器中，高32bit保存到HI寄存器中。与mult指令的区别在于multu指令执行中将操作数作为无符号数进行运算。
I-型指令
addi、addiu、slti、slti指令
当指令码是6’b001000时，表示是addi指令，加法运算
指令用法为：addi rt, rs, immediate
指令作用为：rt <- rs + (sign_extended)immediate，将指令中16位立即数进行符号扩展，与地址为rs的通用寄存器的值进行加法运算，结果保存到地址为rt的通用寄存器中。但是有一个特殊情况：如果加法运算溢出，那么产生溢出异常，同时不保存结果。
当指令码是6’b001001时，表示是addiu指令，加法运算
指令用法为：addiu rt, rs, immediate
指令作用为：rt <- rs + (sign_extended)immediate，将指令中16位立即数进行符号扩展，与地址为rs的通用寄存器的值进行加法运算，结果保存到地址为rt的通用寄存器中。与addi指令的区别在于addiu指令不进行溢出检查，总是将结果保存到目的寄存器。
当指令码是6’b001010时，表示是slti指令，比较运算
指令用法为：slti rt, rs, immediate
指令作用为：rt <- (rs < (sign_extended)immediate)，将指令中16位立即数进行符号扩展，与地址为rs的通用寄存器的值按照有符号数比较，如果前者大于后者，那么将1保存到地址为rt的通用寄存器中，反之，将0保存到地址为rt的通用寄存器中。
当指令码是6’b001011时，表示是sltiu指令，比较运算
指令用法为：sltiu rt, rs, immediate
指令作用为：rt<- (rs < (sign_extended)immediate)，将指令中16位立即数进行符号扩展，与地址为rs的通用寄存器的值按照无符号数比较，如果前者大于后者，那么将1保存到地址为rt的通用寄存器中，反之，将0保存到地址为rt的通用寄存器中。
模块修改思路
（1）修改流水线译码阶段的ID模块，添加对上述简单算术操作指令的译码，给出运算类型alusel_o、运算子类型aluop_o、要写入的目的寄存器地址wd_o等信息，同时根据需要读取地址为rs、rt的通用寄存器的值。
（2）修改流水线执行阶段的EX模块，依据传入的信息，进行运算，得到运算结果，确定最终要写目的寄存器的信息（包含：是否写、写入的目的寄存器地址、写入的值），并将这些信息传递到访存阶段。
（3）上述信息会一直传递到回写阶段，最后修改目的寄存器。
ID模块的修改
这里先进行一个简单的总结
其实代码写到这里就可以大概看出来对于译码阶段的处理了。首先得到一个指令。然后这里首先会指令人为进行化分。这里目前为止分为以下几个内容，我们填写指令的时候，只需要找到其对应的位置，设置好读写端口，即可译码成功，算是比较简单的模块，而且形式固定。
case (op)EXE_SPECIAL_INST :case(op2)5'b0000_0:case(op3)`EXE_OR:------endcase endcase `EXE_ORI: ------`EXE_SPECIAL2_INST:
endcase
if(inst_i[31:21] == 11'b0000_0000_000) if(op3 == `EXE_SLL)------
else ------
这里是修改后的代码：
`timescale 1ns / 1ps
`include "defines.v"
module id(input wire rst ,input wire [`InstAddrBus] pc_i ,input wire [`InstBus] inst_i ,//读取regfile的值input wire [`InstBus] reg1_data_i ,input wire [`InstBus] reg2_data_i ,//输出到regfile的信息output reg reg1_read_o ,output reg reg2_read_o ,output reg [`RegAddrBus] reg1_addr_o ,output reg [`RegAddrBus] reg2_addr_o ,//送到执行阶段的信息output reg [`AluOpBus] aluop_o ,output reg [`AluSelBus] alusel_o ,output reg [`RegBus] reg1_o , //送到执行阶段的源操作数output reg [`RegBus] reg2_o , //送到执行阶段的源操作数output reg [`RegAddrBus] wd_o ,output reg wreg_o ,
//处于执行阶段的指令运行的运算结果input wire [`RegAddrBus] ex_wd_i , //执行阶段的目的寄存器地址input wire ex_wreg_i , //是否要写入数据标志 input wire [`RegBus] ex_wdata_i , //执行阶段送到访存的数据//处于访存阶段的指令运行的运算结果input wire [`RegAddrBus] mem_wd_i ,input wire mem_wreg_i ,input wire [`RegBus] mem_wdata_i );
//取得指令的指令码，功能码
//用于ori指令只需要判断21-31 bit的值，即可判断是否是ori指令
wire [5:0] op = inst_i[31:26] ; //操作指令码
wire [4:0] op2 = inst_i[10:6 ] ; //由位移指令使用，定义位移位数
wire [5:0] op3 = inst_i[ 5: 0] ; //功能码
wire [4:0] op4 = inst_i[20:16] ; //目标寄存器码//保存指令执行需要的立即数
reg [`RegBus] imm;//指示指令是否有效
reg instvalid;/*********************************************************************************
*************************** 第一阶段：对指令进行译码 ***************************
*********************************************************************************/always @ (*)
beginif(rst == `RstEnable)beginaluop_o <= `EXE_NOP_OP ;alusel_o <= `EXE_RES_NOP ;wd_o <= `NOPRegAddr ;wreg_o <= `WriteDisable ;instvalid <= `InstValid ;reg1_read_o <= 1'b0 ;reg2_read_o <= 1'b0 ;reg1_addr_o <= `NOPRegAddr ;reg2_addr_o <= `NOPRegAddr ;imm <= 32'h0 ;endelse beginaluop_o <= `EXE_NOP_OP ;alusel_o <= `EXE_RES_NOP ;wd_o <= inst_i[15:11] ;wreg_o <= `WriteDisable ;instvalid <= `InstInValid ;reg1_read_o <= 1'b0 ;reg2_read_o <= 1'b0 ; reg1_addr_o <= inst_i[25:21] ;//默认通过Regfile读取端口1的寄存器地址reg2_addr_o <= inst_i[20:16] ;//默认通过Regfile读取端口2的寄存器地址 imm <= `ZeroWord ;case(op)`EXE_SPECIAL_INST :begincase(op2) 5'b0000_0:begincase(op3)`EXE_OR:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_OR_OP;alusel_o <= `EXE_RES_LOGIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_AND:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_AND_OP;alusel_o <= `EXE_RES_LOGIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_XOR:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_XOR_OP;alusel_o <= `EXE_RES_LOGIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_NOR:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_NOR_OP;alusel_o <= `EXE_RES_LOGIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_SLLV:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_SLL_OP;alusel_o <= `EXE_RES_SHIFT;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_SRLV:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_SRL_OP;alusel_o <= `EXE_RES_SHIFT;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_SRAV:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_SRA_OP;alusel_o <= `EXE_RES_SHIFT;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_SYNC:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_NOP_OP;alusel_o <= `EXE_RES_SHIFT;reg1_read_o <= 1'b0;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_MFHI:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_MFHI_OP;alusel_o <= `EXE_RES_MOVE;reg1_read_o <= 1'b0;reg2_read_o <= 1'b0;instvalid <= `InstValid;end`EXE_MFLO:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_MFLO_OP;alusel_o <= `EXE_RES_MOVE;reg1_read_o <= 1'b0;reg2_read_o <= 1'b0;instvalid <= `InstValid;end`EXE_MTHI:beginwreg_o <= `WriteDisable;aluop_o <= `EXE_MTHI_OP;reg1_read_o <= 1'b1;reg2_read_o <= 1'b0;instvalid <= `InstValid;end`EXE_MTLO:beginwreg_o <= `WriteDisable;aluop_o <= `EXE_MTLO_OP;reg1_read_o <= 1'b1;reg2_read_o <= 1'b0;instvalid <= `InstValid;end`EXE_MOVN:beginaluop_o <= `EXE_MOVN_OP;alusel_o <= `EXE_RES_MOVE;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;if(reg2_o != `ZeroWord)wreg_o <= `WriteEnable;else wreg_o <= `WriteDisable;end`EXE_MOVZ:beginaluop_o <= `EXE_MOVZ_OP;alusel_o <= `EXE_RES_MOVE;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;if(reg2_o == `ZeroWord)wreg_o <= `WriteEnable;else wreg_o <= `WriteDisable;end`EXE_SLT:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_SLT_OP;alusel_o <= `EXE_RES_ARITHMETIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_SLTU:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_SLTU_OP;alusel_o <= `EXE_RES_ARITHMETIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_ADD:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_ADD_OP;alusel_o <= `EXE_RES_ARITHMETIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_ADDU:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_ADDU_OP;alusel_o <= `EXE_RES_ARITHMETIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_SUB:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_SUB_OP;alusel_o <= `EXE_RES_ARITHMETIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_SUBU:beginwreg_o <= `WriteEnable;aluop_o <= `EXE_SUBU_OP;alusel_o <= `EXE_RES_ARITHMETIC;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_MULT:beginwreg_o <= `WriteDisable;aluop_o <= `EXE_MULT_OP;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;end`EXE_MULTU:beginwreg_o <= `WriteDisable;aluop_o <= `EXE_MULTU_OP;reg1_read_o <= 1'b1;reg2_read_o <= 1'b1;instvalid <= `InstValid;enddefault:beginendendcaseenddefault:beginendendcaseend`EXE_ORI: //判断op的值是进行opi指令begin wreg_o <= `WriteEnable ; //ori 指令需要将结果写入目的寄存器，所以wreg_o 为 WriteEnable aluop_o <= `EXE_OR_OP ; //运算的子类型是逻辑“或”运算 alusel_o <= `EXE_RES_LOGIC ; //运算类型是逻辑运算reg1_read_o <= 1'b1 ; //需要通过Regfile的读端口1读取寄存器reg2_read_o <= 1'b0 ; //不需要通过Regfile的读端口2读取寄存器imm <= {16'h0,inst_i[15:0]} ; //指令执行需要的立即数 wd_o <= inst_i[20:16] ; //执行指令要写入的目的寄存器地址 instvalid <= `InstValid ; //ori指令是有效的end`EXE_ANDI:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_AND_OP ; alusel_o <= `EXE_RES_LOGIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;imm <= {16'h0,inst_i[15:0]} ;wd_o <= inst_i[20:16] ;instvalid <= `InstValid ; end`EXE_XORI:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_XOR_OP ; alusel_o <= `EXE_RES_LOGIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;imm <= {16'h0,inst_i[15:0]} ;wd_o <= inst_i[20:16] ;instvalid <= `InstValid ; end`EXE_LUI:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_OR_OP ; alusel_o <= `EXE_RES_LOGIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;imm <= {inst_i[15:0],16'h0 } ;wd_o <= inst_i[20:16] ;instvalid <= `InstValid ; end`EXE_PREF:beginwreg_o <= `WriteDisable ;aluop_o <= `EXE_NOP_OP ; alusel_o <= `EXE_RES_NOP ;reg1_read_o <= 1'b0 ;reg2_read_o <= 1'b0 ;instvalid <= `InstValid ; end`EXE_SLTI:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_SLT_OP ; alusel_o <= `EXE_RES_ARITHMETIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;imm <= {{16{inst_i[15]}},inst_i[15:0] } ;wd_o <= inst_i[20:16] ;instvalid <= `InstValid ; end`EXE_SLTIU:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_SLTU_OP ; alusel_o <= `EXE_RES_ARITHMETIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;imm <= {{16{inst_i[15]}},inst_i[15:0] } ;wd_o <= inst_i[20:16] ;instvalid <= `InstValid ;end`EXE_ADDI:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_ADDI_OP ; alusel_o <= `EXE_RES_ARITHMETIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;imm <= {{16{inst_i[15]}},inst_i[15:0] } ;wd_o <= inst_i[20:16] ;instvalid <= `InstValid ;end`EXE_ADDIU:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_ADDIU_OP ; alusel_o <= `EXE_RES_ARITHMETIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;imm <= {{16{inst_i[15]}},inst_i[15:0] } ;wd_o <= inst_i[20:16] ;instvalid <= `InstValid ;end`EXE_SPECIAL2_INST:begincase(op3)`EXE_CLZ:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_CLZ_OP ; alusel_o <= `EXE_RES_ARITHMETIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;instvalid <= `InstValid ;end`EXE_CLO:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_CLO_OP ; alusel_o <= `EXE_RES_ARITHMETIC ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b0 ;instvalid <= `InstValid ;end`EXE_MUL:beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_MUL_OP ; alusel_o <= `EXE_RES_MUL ;reg1_read_o <= 1'b1 ;reg2_read_o <= 1'b1 ;instvalid <= `InstValid ;enddefault:;endcaseenddefault:beginendendcaseif(inst_i[31:21] == 11'b0000_0000_000) begin if(op3 == `EXE_SLL)beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_SLL_OP ;alusel_o <= `EXE_RES_SHIFT ;reg1_read_o <= 1'b0 ;reg2_read_o <= 1'b1 ;imm[4:0] <= inst_i[10:6] ;wd_o <= inst_i[15:11] ;instvalid <= `InstValid ;endelse if(op3 == `EXE_SRL)beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_SRL_OP ;alusel_o <= `EXE_RES_SHIFT ;reg1_read_o <= 1'b0 ;reg2_read_o <= 1'b1 ;imm[4:0] <= inst_i[10:6] ;wd_o <= inst_i[15:11] ;instvalid <= `InstValid ;endelse if(op3 == `EXE_SRA) beginwreg_o <= `WriteEnable ;aluop_o <= `EXE_SRA_OP ;alusel_o <= `EXE_RES_SHIFT ;reg1_read_o <= 1'b0 ;reg2_read_o <= 1'b1 ;imm[4:0] <= inst_i[10:6] ;wd_o <= inst_i[15:11] ;instvalid <= `InstValid ;endendend
end/*********************************************************************************
*************************** 第二阶段：确定进行运算的源操作数1***************************
*********************************************************************************/
//regfile读端口1的输出值
always @ (*)
beginif(rst == `RstEnable)reg1_o <= `ZeroWord;else // 对于源操作数，若是目前端口的读取得寄存器数据地址是 执行阶段的要写入的目的寄存器 ，那么直接将执行的结果作为reg1_o的值。//这个数相当于是要写入的数据if((reg1_read_o == 1'b1) && (ex_wreg_i == 1'b1) && (ex_wd_i == reg1_addr_o) )reg1_o <= ex_wdata_i; else//对于要是目的寄存器，我们要读取的寄存器其实是最终访存要写入的寄存器，那么访存的数据就直接作为源操作数进行处理if((reg1_read_o == 1'b1) && (mem_wreg_i == 1'b1) && (mem_wd_i == reg1_addr_o) )reg1_o <= mem_wdata_i ;else if(reg1_read_o == 1'b1)reg1_o <= reg1_data_i;else if(reg1_read_o == 1'b0)reg1_o <= imm; //立即数else reg1_o <= `ZeroWord;
end/*********************************************************************************
*************************** 第三阶段：确定进行运算的源操作数2***************************
*********************************************************************************/
//regfile读端口2的输出值
always @ (*)
beginif(rst == `RstEnable)reg2_o <= `ZeroWord;else // 对于源操作数，若是目前端口的读取得寄存器数据地址是 执行阶段的要写入的目的寄存器 ，那么直接将执行的结果作为reg2_o的值。//这个数相当于是要写入的数据if((reg2_read_o == 1'b1) && (ex_wreg_i == 1'b1) && (ex_wd_i == reg2_addr_o) )reg2_o <= ex_wdata_i; else//对于要是目的寄存器，我们要读取的寄存器其实是最终访存要写入的寄存器，那么访存的数据就直接作为源操作数进行处理if((reg2_read_o == 1'b1) && (mem_wreg_i == 1'b1) && (mem_wd_i == reg2_addr_o) )reg2_o <= mem_wdata_i ;else if(reg2_read_o == 1'b1)reg2_o <= reg2_data_i;else if(reg2_read_o == 1'b0)reg2_o <= imm; //立即数else reg2_o <= `ZeroWord;
end
endmodule
EX模块的修改
在执行阶段也进行一点小小的总结，这里的执行阶段其实就是计算机组成原理里的ALU，逻辑运算单元，因此这里其实处理的就是对译码到的信息进行处理，具体处理的方式是依据得到的信息，对数据进行计算，对寄存器进行读取（从执行阶段得到读写数据信息），其次就是进行运算！！！
这里的运算是核心功能，之前的运算比较简单，这里新加的运算，例如无符号有符号数的加减等等，都需要处理好，以及溢出等等的判断。
具体在代码中有详细的说明，后期有时间单独总结。下面是修改后的代码。
`timescale 1ns / 1ps
`include "defines.v"
module ex(input wire rst ,//译码送至执行阶段的数据信息input wire [`AluOpBus] aluop_i ,input wire [`AluSelBus] alusel_i ,input wire [`RegBus] reg1_i ,input wire [`RegBus] reg2_i ,input wire [`RegAddrBus] wd_i ,input wire wreg_i ,//执行结果output reg [`RegAddrBus] wd_o ,output reg wreg_o ,output reg [`RegBus] wdata_o ,//HILO模块给出的HI，LO寄存器的值input wire [`RegBus] hi_i ,input wire [`RegBus] lo_i ,//回写阶段的指令是否要写HI，LO，用于检测HI，LO寄存器带来的数据相关问题input wire [`RegBus] wb_hi_i ,input wire [`RegBus] wb_lo_i ,input wire wb_whilo_i ,//访存阶段的指令是否要写HI，LO，用于检测HI，LO寄存器带来的数据相关问题input wire [`RegBus] mem_hi_i ,input wire [`RegBus] mem_lo_i ,input wire mem_whilo_i ,//处于执行阶段的指令对HI，LO寄存器的写操作请求output reg [`RegBus] hi_o ,output reg [`RegBus] lo_o ,output reg whilo_o );
//保存逻辑运算的结果
reg [`RegBus] logicout ;//保存位移运算结果
reg [`RegBus] shiftres ;// 移动操作的结果
reg [`RegBus] moveres ;// 保存HI寄存器的最新值
reg [`RegBus] HI ;// 保存LO寄存器的最新值
reg [`RegBus] LO ;//define some new variables
wire ov_sum ; //保存溢出情况
wire reg1_eq_reg2 ; //第一个操作数是否等于第二个操作数
wire reg1_lt_reg2 ; //第一个操作数是否小于第二个操作数
reg [`RegBus] arithmeticres ; //保存算数运算的结果
wire [`RegBus] reg2_i_mux ; //保存输入的第二个操作数reg2_i的补码
wire [`RegBus] reg1_i_not ; //保存输入的第一个操作数reg1_i取反后的值
wire [`RegBus] result_sum ; //保存加法的结果
wire [`RegBus] opdata1_mult ; //乘法操作中的被乘数
wire [`RegBus] opdata2_mult ; //乘法操作中的乘数
wire [`DoubleRegBus] hilo_temp ; //临时保存乘法的结果，宽度为64位
reg [`DoubleRegBus] mulres ; //保存乘法的结果，宽度为64位/*********************************************************************************
*************** 依据aluop_i指示的运算子类型进行运算，
*********************************************************************************/always @ (*)
beginif( rst == `RstEnable)logicout <= `ZeroWord;else begincase(aluop_i)`EXE_OR_OP:beginlogicout <= reg1_i | reg2_i;end`EXE_AND_OP:beginlogicout <= reg1_i & reg2_i;end`EXE_NOR_OP: //逻辑或与非beginlogicout <= ~(reg1_i | reg2_i);end`EXE_XOR_OP:beginlogicout <= reg1_i ^ reg2_i;enddefault:logicout <= `ZeroWord;endcaseend
endalways @ (*)
beginif(rst == `RstEnable)shiftres <= `ZeroWord;else case(aluop_i)`EXE_SLL_OP: //逻辑左移shiftres <= reg2_i << reg1_i[4:0];`EXE_SRL_OP:shiftres <= reg2_i >> reg1_i[4:0];`EXE_SRA_OP:shiftres <= ( {32{ reg2_i[31]} } << (6'd32 - {1'b0,reg1_i[4:0] } ) ) | reg2_i >> reg1_i[4:0];default:beginshiftres <= `ZeroWord;end endcase
end/*********************************************************************************
*************** 第一阶段，得到最新的HI，LO寄存器的值，此处要解决数据相关问题
*********************************************************************************/
always @ (*)
beginif(rst == `RstEnable){HI,LO} <= {`ZeroWord,`ZeroWord};else if(mem_whilo_i == `WriteEnable){HI,LO} <= {mem_hi_i,mem_lo_i}; //访存阶段的指令要写入HI，LO寄存器中elseif(wb_whilo_i == `WriteEnable) {HI,LO} <= {wb_hi_i,wb_lo_i}; //回写阶段的指令要写入HI，LO寄存器中else{HI,LO} <= {hi_i,lo_i};
end
/*********************************************************************************
*************** 第二阶段，MFHI,MFLO,MOVE,MOVZ指令
*********************************************************************************/
always @ (*)
beginif(rst == `RstEnable)moveres <= `ZeroWord; else begin moveres <= `ZeroWord;case(aluop_i)`EXE_MFHI_OP:moveres <= HI; //如果是MFHI指令，HI的值就会作为移动操作的结果`EXE_MFLO_OP:moveres <= LO; //如果是MFLO指令，LO的值就会作为移动操作的结果 `EXE_MOVZ_OP:moveres <= reg1_i; //如果是MOVZ指令，reg1_i的值就会作为移动操作的结果 `EXE_MOVN_OP:moveres <= reg1_i; //如果是MOVN指令，reg1_i的值就会作为移动操作的结果 default:;endcaseend
end
/*********************************************************************************
*************** 第三阶段：依据alusel_i指示的运算类型，确定wdata_o的值
*********************************************************************************///always @ (*)
//begin
// wd_o <= wd_i; //wd_o等于wd_i，要写入的寄存器地址
// wreg_o <= wreg_i; //wreg_o等于wreg_i,表示是否要写入目的寄存器
// case(alusel_i)
// `EXE_RES_LOGIC:
// begin
// wdata_o <= logicout; //wdata_o中存放逻辑运算运算结果
// end
// `EXE_RES_SHIFT:
// begin
// wdata_o <= shiftres; //wdata_o中存放位移运算运算结果
// end
// `EXE_RES_MOVE:
// begin
// wdata_o <= moveres; //指令为EXE_RES_MOVE
// end
// default:
// wdata_o <= `ZeroWord;
// endcase
//end
/*********************************************************************************
********* 第四阶段：如果是MTHI，MTLO指令，那么需要给出的whilo_o,hi_o，lo_i的值
*********************************************************************************/
//always @ (*)
//begin
// if(rst == `RstEnable)
// begin
// whilo_o <= `WriteDisable;
// hi_o <= `ZeroWord;
// lo_o <= `ZeroWord;
// end
// else
// if(aluop_i == `EXE_MTHI_OP)
// begin
// whilo_o <= `WriteEnable;
// hi_o <= reg1_i;
// lo_o <= LO;
// end
// else
// if(aluop_i == `EXE_MTLO_OP)
// begin
// whilo_o <= `WriteEnable ;
// hi_o <= HI;
// lo_o <= reg1_i;
// end
// else
// begin
// whilo_o <= `WriteDisable ;
// hi_o <= `ZeroWord;
// lo_o <= `ZeroWord;
// end
//end/*********************************************************************************
*************** 第一段，计算以下5个变量的值
*********************************************************************************/
// （1）如果是减法或者有符号的比较运算，那么reg2_i_mux 等于第二个操作数reg2_i的补码，否则reg2_i_mux等于reg2_i
assign reg2_i_mux = ((aluop_i == `EXE_SUB_OP) || (aluop_i == `EXE_SUBU) || (aluop_i == `EXE_SLT_OP)) ? (~reg2_i) + 1 : reg2_i ;
// （2）分三种情况，
// A:如果是加法运算，此时的reg2_i_mux就是第二个操作数reg2_i,因此result_sum进行的是加法运算的结果
// B:如果是减法运算，此时的reg2_i_mux就是第二个操作数reg2_i的补码,因此result_sum进行的是减法运算的结果
// C:如果是进行的有符号比较运算，此时的reg2_i_mux就是第二个操作数reg2_i的补码，因此result_sum进行的是减法运算的结果
// 可通过判断减法的结果是否小于0，进而判断第一个操作数reg1_i是否小于第二个操作reg2_i
assign result_sum = reg1_i + reg2_i_mux;
// （3）计算结果是否溢出，加法指令（add 和 addi ）,减法指令（sub） 执行的时候，需要判断是否溢出，满足以下任意情况怎判断溢出
// A:reg1_i为正数，reg2_i_mux为正数，但两者之和为负数
// B:reg1_i为负数，reg2_i_mux为负数，但两者之和为正数
assign ov_sum = ((!reg1_i[31] && !reg2_i_mux[31]) && result_sum[31]) || ((reg1_i[31]) && reg2_i_mux[31] && (!result_sum[31]));
// （4）计算操作数1是否小于操作数2，分别有两种情况
// A:aluop_i为EXE_SLT_OP表示有符号比较运算，此时分三种
// A1:reg1_i为负数，reg2_i为正数，前者reg1_i小于后者reg2_i
// A2:reg1_i为正数，reg2_i为正数，并且reg1_i减去reg2_i的值小于0
// 即result_sum为负数，此时有reg1_i小于reg2_i
// A3:reg1_i为负数，reg2_i为负数，并且reg1_i减去reg2_i的值小于0
// 即result_sum为负数，此时有reg1_i小于reg2_i
// B:无符号数比较的时候，直接使用比较运算符比较reg1_i于reg2_i
assign reg1_lt_reg2 = ((aluop_i == `EXE_SLT_OP) ) ? ((reg1_i[31] && !reg2_i[31]) || (!reg1_i[31] && !reg2_i[31] && result_sum[31]) || (reg1_i[31] && reg2_i[31] && result_sum[31]) ) : (reg1_i < reg2_i);
// （5）对操作数进行取反，幅值给reg1_i_not
assign reg1_i_not = ~reg1_i;/*********************************************************************************
*************** 第二段，依据不同的算术运算类型，给出arithmeeticres变量幅值
*********************************************************************************/
always @ (*)
beginif(rst == `RstEnable)arithmeticres <= `ZeroWord;else begincase(aluop_i)`EXE_SLT_OP,`EXE_SLTU_OP:beginarithmeticres <= reg1_lt_reg2; //比较运算end`EXE_ADD_OP,`EXE_ADDU_OP,`EXE_ADDI_OP,`EXE_ADDIU_OP:beginarithmeticres <= result_sum; //加法运算end`EXE_SUB_OP,`EXE_SUBU_OP:beginarithmeticres <= result_sum; //减法运算end`EXE_CLZ_OP: beginarithmeticres <= reg1_i[31] ? 0 : reg1_i[30] ? 1 :reg1_i[29] ? 2 : reg1_i[28] ? 3 :reg1_i[27] ? 4 : reg1_i[26] ? 5 :reg1_i[25] ? 6 : reg1_i[24] ? 7 :reg1_i[23] ? 8 : reg1_i[22] ? 9 :reg1_i[21] ? 10 : reg1_i[20] ? 11 :reg1_i[19] ? 12 : reg1_i[18] ? 13 :reg1_i[17] ? 14 : reg1_i[16] ? 15 :reg1_i[15] ? 16 : reg1_i[14] ? 17 :reg1_i[13] ? 18 : reg1_i[12] ? 19 :reg1_i[11] ? 20 : reg1_i[10] ? 21 :reg1_i[ 9] ? 22 : reg1_i[ 8] ? 23 :reg1_i[ 7] ? 24 : reg1_i[ 6] ? 25 :reg1_i[ 5] ? 26 : reg1_i[ 4] ? 27 :reg1_i[ 3] ? 28 : reg1_i[ 2] ? 29 :reg1_i[ 1] ? 30 : reg1_i[ 0] ? 31 : 32 ;end`EXE_CLO_OP:beginarithmeticres <= reg1_i_not[31] ? 0 : reg1_i_not[30] ? 1 :reg1_i_not[29] ? 2 : reg1_i_not[28] ? 3 :reg1_i_not[27] ? 4 : reg1_i_not[26] ? 5 :reg1_i_not[25] ? 6 : reg1_i_not[24] ? 7 :reg1_i_not[23] ? 8 : reg1_i_not[22] ? 9 :reg1_i_not[21] ? 10 : reg1_i_not[20] ? 11 :reg1_i_not[19] ? 12 : reg1_i_not[18] ? 13 :reg1_i_not[17] ? 14 : reg1_i_not[16] ? 15 :reg1_i_not[15] ? 16 : reg1_i_not[14] ? 17 :reg1_i_not[13] ? 18 : reg1_i_not[12] ? 19 :reg1_i_not[11] ? 20 : reg1_i_not[10] ? 21 :reg1_i_not[ 9] ? 22 : reg1_i_not[ 8] ? 23 :reg1_i_not[ 7] ? 24 : reg1_i_not[ 6] ? 25 :reg1_i_not[ 5] ? 26 : reg1_i_not[ 4] ? 27 :reg1_i_not[ 3] ? 28 : reg1_i_not[ 2] ? 29 :reg1_i_not[ 1] ? 30 : reg1_i_not[ 0] ? 31 : 32 ;enddefault:arithmeticres <= `ZeroWord;endcaseend
end/*********************************************************************************
*************** 第三段，进行乘法运算
*********************************************************************************/
// （1）取得乘法运算的被乘数，如果是有符号乘法且乘法被乘数是负数，那么取补码
assign opdata1_mult = ((aluop_i == `EXE_MUL_OP) || (aluop_i == `EXE_MULT_OP))&& (reg1_i[31] == 1'b1) ? (~reg1_i + 1) : reg1_i;
// （2）取得乘法运算的乘数，如果是有符号的乘法且乘数是负数，那么取补码
assign opdata2_mult = (((aluop_i == `EXE_MUL_OP) || (aluop_i == `EXE_MULT_OP))&& (reg2_i[31] == 1'b1)) ? (~reg2_i + 1) : reg2_i;
// （3） 得到临时乘法的结果，保存在变量hilo_temp中
assign hilo_temp = opdata1_mult * opdata2_mult;
// （4）对临时乘法结果进行修正，最终的乘法结果保存在变量mulres中，主要有两点：
// A:对于有符号的乘法指令mult,mul，需要修正临时乘法的结果，如下：
// A1:如果乘数与被乘数两者一正一负，那么需要对临时乘法结果hilo_temp
// 求补码,作为最终的结果付变量给mulres
// A2:如果乘数与被乘数两者符号相同，临时乘法结果hilo_temp的结果可以直接使用
// B:如果是无符号乘法指令multu，那么直接取hilo_temp作为最终结果的赋值给变量mulres
always @ (*) beginif(rst == `RstEnable) mulres <= {`ZeroWord,`ZeroWord};else if ((aluop_i == `EXE_MULT_OP) || (aluop_i == `EXE_MUL_OP))beginif(reg1_i[31] ^ reg2_i[31] == 1'b1) mulres <= ~hilo_temp + 1;elsemulres <= hilo_temp;end else mulres <= hilo_temp;
end
/*********************************************************************************
*************** 第四段，确定要写入的寄存器的数据
*********************************************************************************/
always @ (*)
beginbeginwd_o <= wd_i; //wd_o等于wd_i，要写入的寄存器地址//wreg_o等于wreg_i,表示是否要写入目的寄存器if(( (aluop_i == `EXE_ADD_OP) || (aluop_i == `EXE_ADDI_OP) || (aluop_i == `EXE_SUB_OP)) && (ov_sum == 1'b1))wreg_o <= `WriteDisable;else wreg_o <= wreg_i;endcase(alusel_i)`EXE_RES_LOGIC:beginwdata_o <= logicout; //wdata_o中存放逻辑运算运算结果end`EXE_RES_SHIFT:beginwdata_o <= shiftres; //wdata_o中存放位移运算运算结果end`EXE_RES_MOVE:beginwdata_o <= moveres; //指令为EXE_RES_MOVEend`EXE_RES_ARITHMETIC:beginwdata_o <= arithmeticres;end`EXE_RES_MUL:beginwdata_o <= mulres[31:0];enddefault:wdata_o <= `ZeroWord;endcase
end
/*********************************************************************************
*************** 第五段，对寄存器HI，LO进行操作的信息
*********************************************************************************/always @ (*)
beginif(rst == `RstEnable)beginwhilo_o <= `WriteDisable;hi_o <= `ZeroWord;lo_o <= `ZeroWord; end else if((aluop_i == `EXE_MULT_OP ) || (aluop_i == `EXE_MULTU_OP))beginwhilo_o <= `WriteEnable;hi_o <= mulres[63:32];lo_o <= mulres[31:0];endelse if(aluop_i == `EXE_MTLO_OP) beginwhilo_o <= `WriteEnable;hi_o <= reg1_i;lo_o <= LO;endelse if(aluop_i == `EXE_MTLO_OP) beginwhilo_o <= `WriteEnable ;hi_o <= HI;lo_o <= reg1_i;endelse beginwhilo_o <= `WriteDisable ;hi_o <= `ZeroWord;lo_o <= `ZeroWord;end
endendmodule

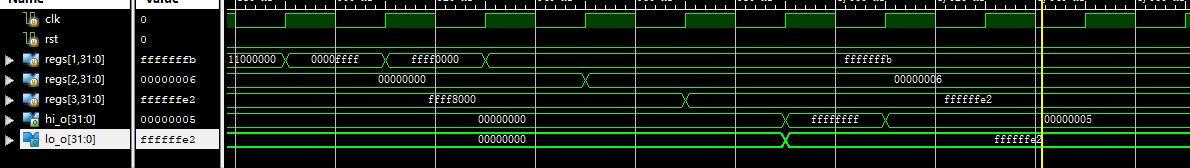

测试与验证
测试与验证模块是比较困难的，这里一般出错首先检查在译码阶段是否得到一个正确的译码结果，其次是执行阶段，在正确译码是是否得到了译码的信息，然后依据信息，进行数据处理的时候，是否是我们预期的数据，最后检查数据是否成功写入寄存器，即可逻辑清楚的排查问题

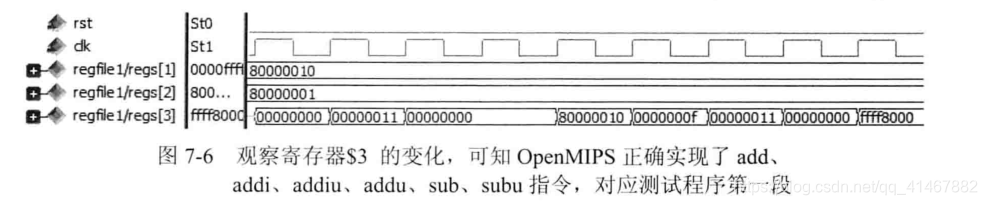

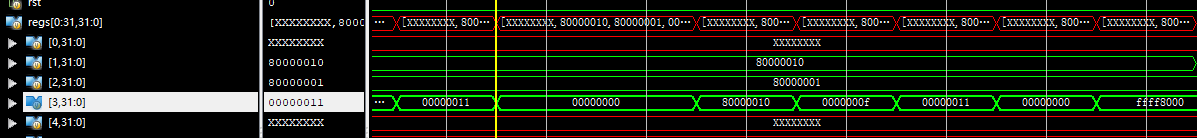

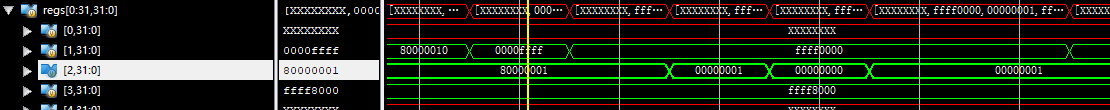

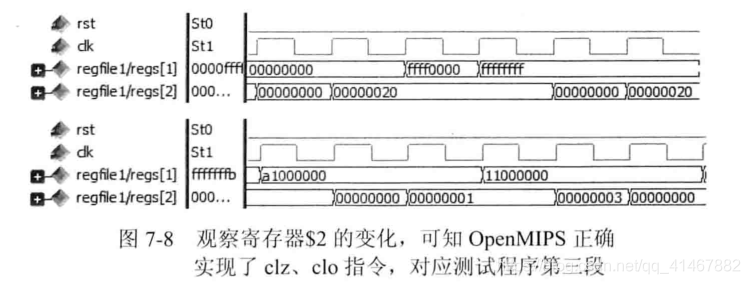

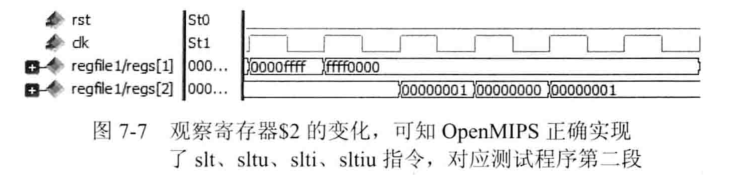

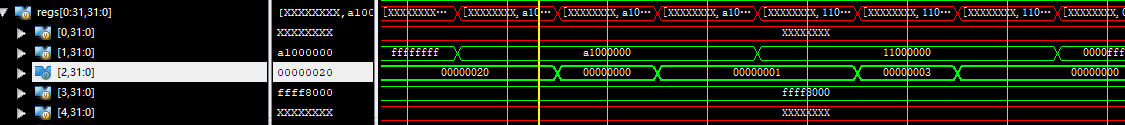

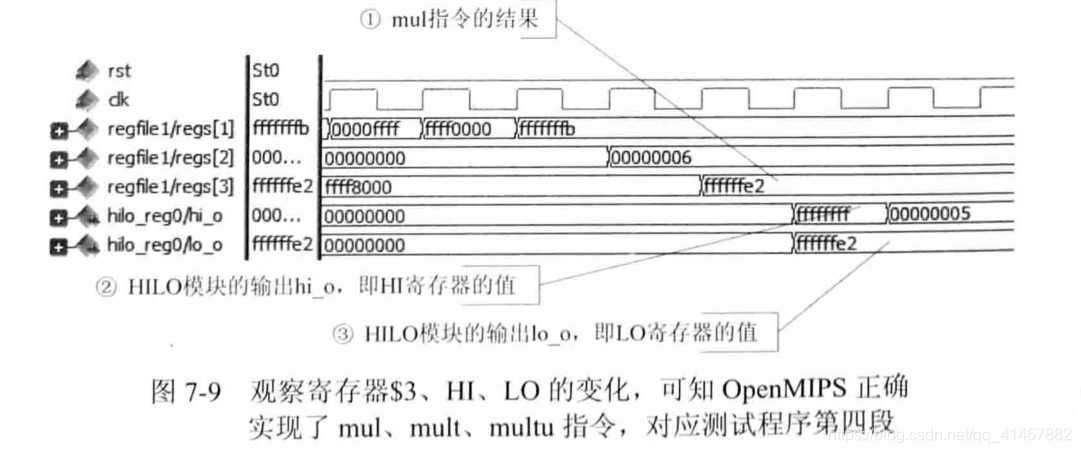

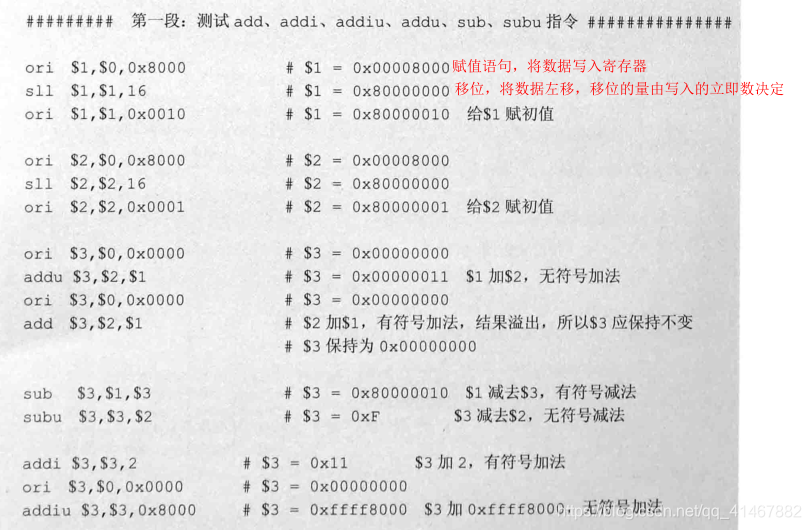

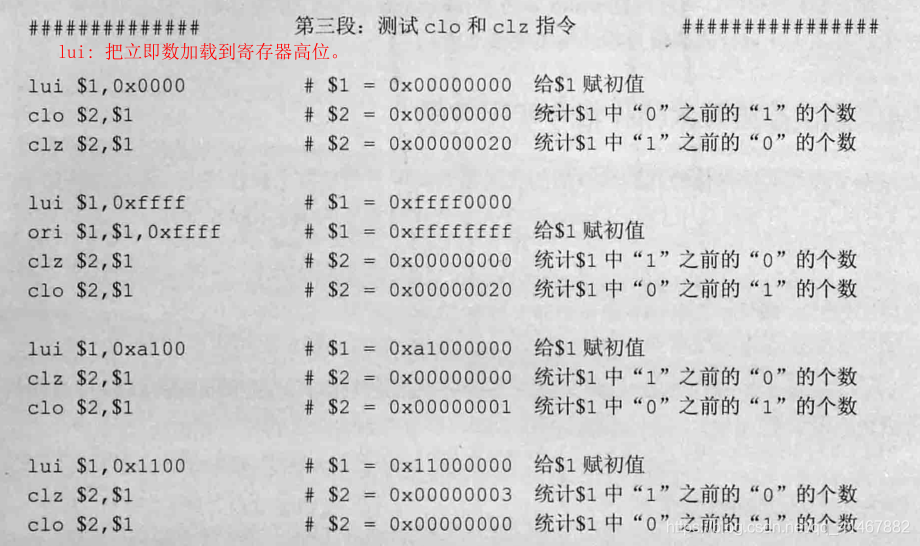

接下来是验证阶段：
这里指令的作用都写的很清楚，笔者添加了两句注释，进行更详细的解释。因此寄存器的值就可以进行判断了。
