【笔记】w5500 官方DHCP库使用

article 2025/8/29 20:07:33

官方版本 V4.0.0

无需改动

心得

1.适配其中的时基函数

/** @brief DHCP 1s Tick Timer handler* @note SHOULD BE register to your system 1s Tick timer handler */
void DHCP_time_handler(void);

看情况，定时器，系统节拍中都可以。实现 1s 调用一次该函数就可以

2. 创建消息缓冲区

目的为了接收解析udp消息使用。
是接收以下数据使用

/** @brief DHCP message format*/
typedef struct {uint8_t  op;            ///< @ref DHCP_BOOTREQUEST or @ref DHCP_BOOTREPLYuint8_t  htype;         ///< @ref DHCP_HTYPE10MB or @ref DHCP_HTYPE100MBuint8_t  hlen;          ///< @ref DHCP_HLENETHERNETuint8_t  hops;          ///< @ref DHCP_HOPSuint32_t xid;           ///< @ref DHCP_XID  This increase one every DHCP transaction.uint16_t secs;          ///< @ref DHCP_SECSuint16_t flags;         ///< @ref DHCP_FLAGSBROADCAST or @ref DHCP_FLAGSUNICASTuint8_t  ciaddr[4];     ///< @ref Request IP to DHCP severuint8_t  yiaddr[4];     ///< @ref Offered IP from DHCP serveruint8_t  siaddr[4];     ///< No use uint8_t  giaddr[4];     ///< No useuint8_t  chaddr[16];    ///< DHCP client 6bytes MAC address. Others is filled to zerouint8_t  sname[64];     ///< No useuint8_t  file[128];     ///< No useuint8_t  OPT[OPT_SIZE]; ///< Option
} RIP_MSG;

我们创建缓冲区的大小 : 在 .c 98 行有定义这个结构体的空间大小

#define OPT_SIZE                 312               /// Max OPT size of @ref RIP_MSG
#define RIP_MSG_SIZE             (236+OPT_SIZE)    /// Max size of @ref RIP_MSG

所以 236+312 = 548； ~~感觉这个宏应该放在 .h 文件里，比较方便。就这样用吧，不改动了~~

创建的时候最好动态申请内存。因为只有dhcp时候用一下。（别浪费ram,ram量大无所谓）

缓冲区地址将会被这个函数使用，可以看到转成结构体类型了。所以空间大小要对称

void DHCP_init(uint8_t s, uint8_t * buf)
{uint8_t zeroip[4] = {0,0,0,0};getSHAR(DHCP_CHADDR);if((DHCP_CHADDR[0] | DHCP_CHADDR[1]  | DHCP_CHADDR[2] | DHCP_CHADDR[3] | DHCP_CHADDR[4] | DHCP_CHADDR[5]) == 0x00){// assigning temporary mac address, you should be set SHAR before call this function. DHCP_CHADDR[0] = 0x00;DHCP_CHADDR[1] = 0x08;DHCP_CHADDR[2] = 0xdc;      DHCP_CHADDR[3] = 0x00;DHCP_CHADDR[4] = 0x00;DHCP_CHADDR[5] = 0x00; setSHAR(DHCP_CHADDR);     }DHCP_SOCKET = s; // SOCK_DHCPpDHCPMSG = (RIP_MSG*)buf;DHCP_XID = 0x12345678;{DHCP_XID += DHCP_CHADDR[3];DHCP_XID += DHCP_CHADDR[4];DHCP_XID += DHCP_CHADDR[5];DHCP_XID += (DHCP_CHADDR[3] ^ DHCP_CHADDR[4] ^ DHCP_CHADDR[5]);}// WIZchip Netinfo ClearsetSIPR(zeroip);setGAR(zeroip);reset_DHCP_timeout();dhcp_state = STATE_DHCP_INIT;
}

其他问题

看到很多修改回调函数的 ip_assign，ip_update，ip_conflict 这几个。
其实不需要更改，.c里有默认的实现函数。
注册时候直接填空，就会使用默认函数。

reg_dhcp_cbfunc(NULL,NULL,NULL);

实际操作

设备上电基础的操作。

  w5500_hard_reset();// 硬件复位w5500_interface_init();//我自己的函数  注册wizchip_conf 的操作函数

缓冲区默认

wizchip_init(NULL, NULL)

1.PHY

~~好像可以自动感兴趣可以试试~~

 // phy initphyconf.by = PHY_CONFBY_SW;phyconf.mode = PHY_MODE_MANUAL;phyconf.speed = PHY_SPEED_100;phyconf.duplex = PHY_DUPLEX_FULL;wizphy_setphyconf(&phyconf);

2.mac要设置

dhcp就是根据mac分配的
如果局域网内单台设备不设置也行，有默认设置

setSHAR(netconf.mac);

3.初始化DHCP 注册函数

DHCP_init(1,DHCP_buf);
reg_dhcp_cbfunc(NULL,NULL,NULL);// 使用默认回调函数

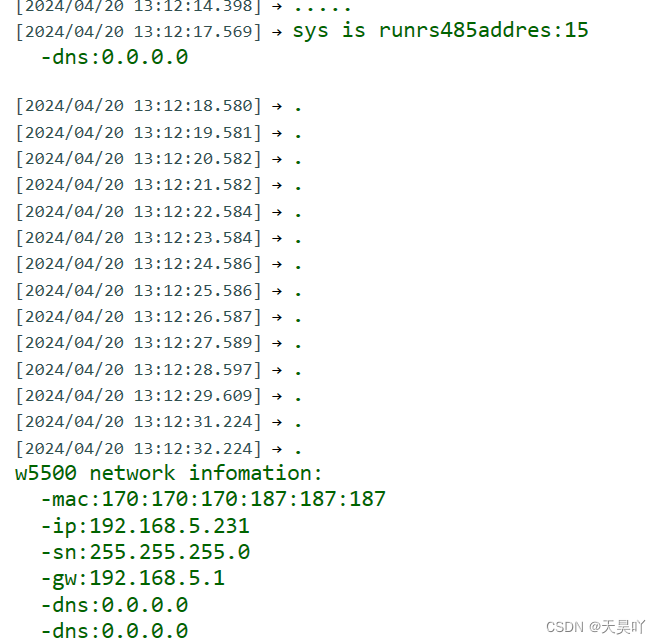

4.动态申请DHCP

 dhcp_ret = DHCP_run();//重点是DHCP_run()，该函数实现动态申请IP的功能while(dhcp_ret != DHCP_IP_LEASED)//返回DHCP_IP_LEASED说明申请租赁IP地址成功，如果没成功，重新申请{HAL_Delay(1000);dhcp_ret = DHCP_run();printf(".");}
