软件体系结构设计|描述与架构风格

软件体系结构设计

计算机硬件系统中包含的两个重要因素：

• 基本硬件模块：控制器、运算器、内存储器、外存储器、输入设备……
• 硬件模块之间的连接关系：总线（控制总线、地址总线、数据总线）

计算机系统体系结构的风格：

• SISD ：单指令流单数据流 串行处理器
• SIMD ：单指令流多数据流 并行处理器
• MIMD ：多指令流多数据流 多处理器

什么是体系结构？

软件构件和构件之间的关系。

体系结构的例子

网络爬虫系统

原则

• 种子：初始的连接
• 爬取：爬取连接中的数据
• 解析：解析初始连接中的其他连接
• 爬取：……
  ……

架构描述 （AD）

架构文档的产品的集合 称为 架构描述

四种常见视图 （都属于架构描述）

• 逻辑视图：将系统分解为一系列的抽象形式，多来自于问题域，如类图、对象图或功能层次结构图。
• 过程视图：关注系统动态运行时，主要是进程以及相关的并发、同步、通信等问题。
• 物理视图：描述软件到硬件的映射，反映了分布式特征。
• 开发视图：开发环境中，围绕静态组织结构。使用构件图、包图。

架构风格:

描述领域中众多系统所共有的结构和特性，并指导如何将各个模块和子系统有效的组织成一个完整的系统。

分类：

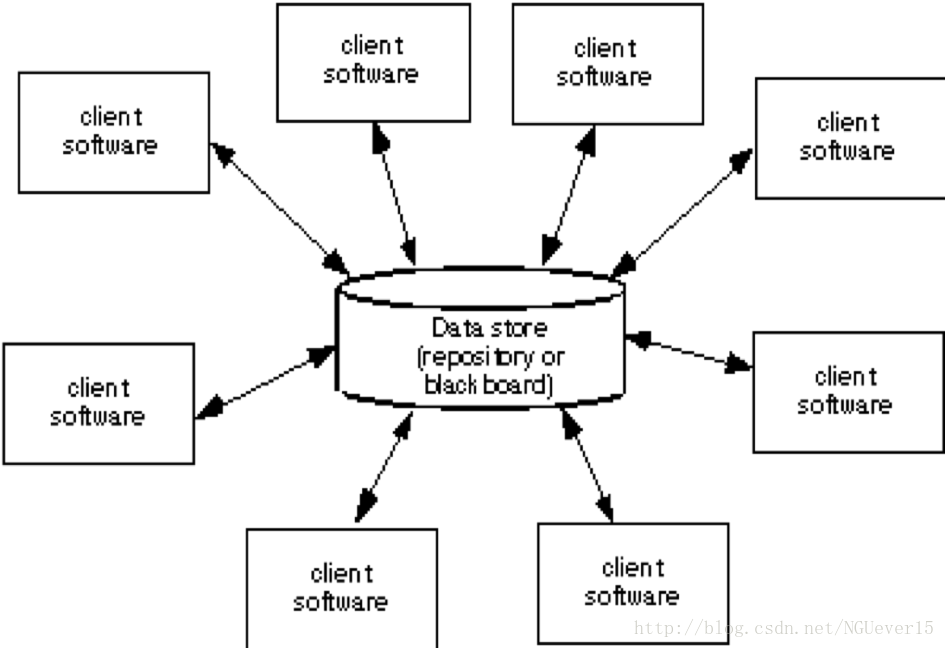

• 数据中心架构

将数据进行中心存放，应用和应用之间不直接进行联系，所有的信息交换和操作，都建立在中心数据之上。

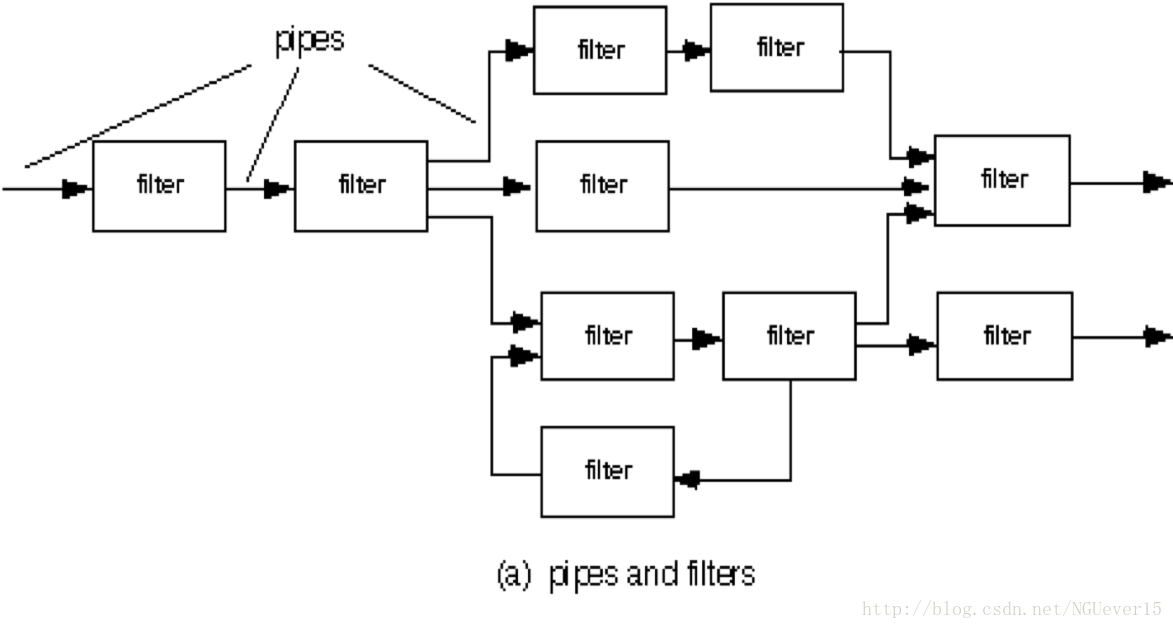

• 数据流架构 （管道过滤系统）

数据在流动时，需要filter进行加工和处理，而这个加工和处理是自动的。试用于批处理系统，不适用于交互类系统。

• 调用返回架构

• 面向对象的架构

  特点：
  每个对象都进行了特定的封装，对外提供预留的接口，并隐藏内部数据的表示。
  联系方法：
  基于消息机制（本质是方法调用）建立对象间的联系。

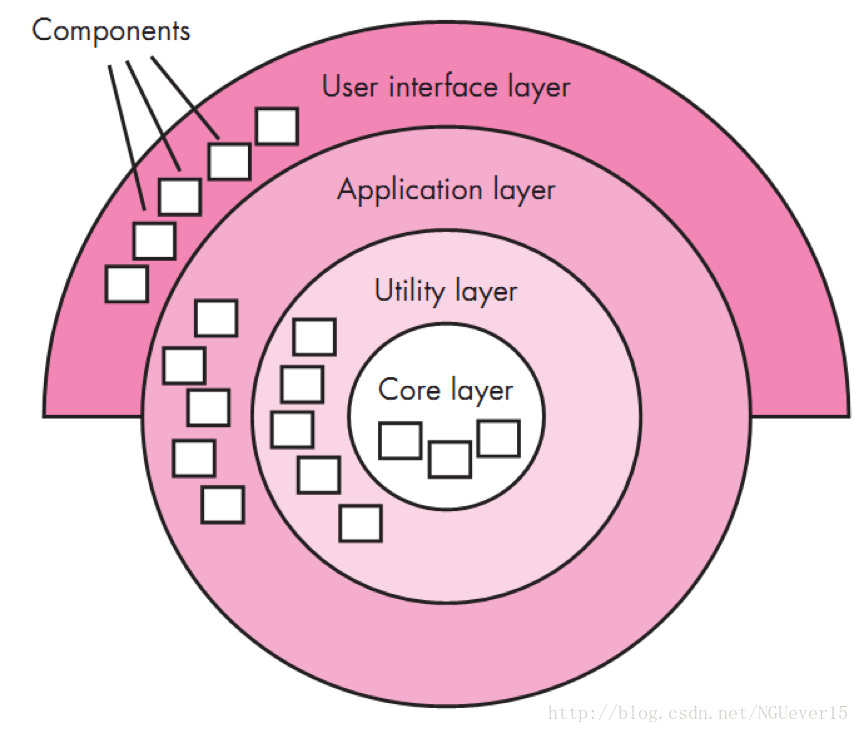

• 层次架构

特征：
横向联系，上下层调用。
不可以跨层调用。

好处：
让复杂的问题变得简单了。

• 客户服务器架构

  一个应用被分为两个逻辑上分离的部分，每个部分充当不同额角色、完成不同的功能。

  • 客户端：业务逻辑、与服务器通信的接口。
  • 服务器：与客户机通信的接口、业务逻辑、数据管理

• MVC 架构

  将应用程序中的应用逻辑、用户界面、控制逻辑等分别放在独立的构件中，从而使得任何一种构件的改变都不会对其他构件造成很大的影响。

• 消息总线架构

  适用于消息订阅发布系统（广播系统）。
  利用消息总线来实现调用和交互。

---

本博客内容到此结束，欢迎指正！
