模拟进程状态转换

article 2025/9/6 15:08:38

模拟进程状态转换

一、实验目的

通过实验理解进程基本概念、状态转换及其控制。

二、实验内容

利用高级语言编写程序，模拟进程状态转换的过程。

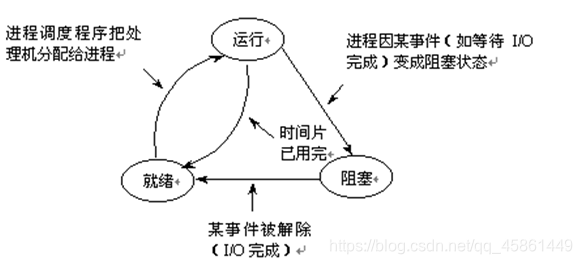

进程的主要状态：就绪、运行、阻塞、终止，状态之间的转换如下图所示:
在这里插入图片描述

实现提示：
（1）采用进程控制块（PCB）描述一个进程的所有信息包括：进程标识符、处理机状态、进程调度信息以及控制信息，它是系统感知进程存在的唯一标志，进程与 PCB是一一对应的。
（2）对PCB 中的内容在此可做一些简化处理，只包括：进程标识符（内部标识符、外部标识符）、当前状态（“就绪”，“阻塞”，“执行”和“终止”）、要求运行的时间片数、优先级等。
（3）模拟过程
 按优先级高低对进程进行调度，每个进程可有四个状态，即：“就绪”，“阻塞”，“执行”和“终止”（假设优先数越大优先级越高，以及进程的初始状态为就绪状态）。
 为便于处理，应该随机地赋予所有进程各自的“优先级”和“要求运行的时间片数”，由用户给定。
 程序中共设 3 个队列：就绪队列，阻塞队列和终止队列。
 按优先级调度时，进程每运行一次，优先级降低一位，要求的时间片数减 1，如果要求的时间片数为零了，则将其加入终止队列。否则，将其按照优先级的次序重新加入就绪队列。
 要求的时间片数为零了，则将其加入终止队列。否则，将其按照优先级的次序重新加入就绪队列。
 进程运行过程中，遇到阻塞时，将该进程加入阻塞队列。（通过随机函数得到随机数，满足某种情况则使之加入到阻塞队列，或人为设置是否阻塞）。
 重复调度，直到就绪队列中所有进程全部运行结束。
（4）主要功能模块（参考）
 初始化进程：初始化进程的基本数据
 新进程插入就绪队列：向就绪队列插入进程（按优先级排序）
 调度：从就绪队列中选取一进程运行一个时间片
 阻塞：将被阻塞的执行进程放入阻塞队列
 唤醒：唤醒阻塞队列中的进程
 终止：完成的进程放入消亡队列
 显示：输出各队列中进程的所有信息，包括正在执行的进程
（5）输入/输出
 输入要求：进程数以及每个进程的标识符（按顺序数字编号）、当前状态（默认为“就绪”）、要求运行的时间片数、初始优先级。（要能随时添加新进程）
 输出要求：每次进程状态发生转换时，输出各队列进程的信息。

三、代码：

/*
* 作者：
功能：模拟进程状态转换（进程数范围：1-10）
4个PCB状态标识常量：1.就绪Ready、2.运行Running、3.阻塞Block、4.终止Terminate
用Run（）函数去模拟的CPU的run：所以Run函数应包含以下情况的处理（即，4种队列对应的处理情况）：（1）就绪队列（为了方便找最大优先级，当然用priority_queue更方便，但我采用更熟悉的链表结构）：就绪_1->就绪_1就绪_1->运行_2（2）运行队列运行_2->就绪_1运行_2->运行_2运行_2->阻塞_3运行_2->终止_4（3）阻塞队列（唤醒概率：1/8、被阻塞概率:1/4）阻塞_3->唤醒->就绪_1阻塞_3->唤醒->运行_1，（当就绪、运行队列为空时的情况，跳过进入就绪，直接唤醒到运行）阻塞_3->阻塞_3//唤醒概率没有满足的时候（4）终止队列：对终止队列里的进程不必要进行处理
*/#include <iostream>
#include <cstdlib>
#include<queue>
#include <windows.h>
using namespace std;
enum State {Ready,Running,BlockForIO,Terminate
};
struct PCB {int id = 0;int priority = 0;//初始化进程时，随机分配,抢占式优先级分配int timeslice = 0;//初始化进程时，随机分配State state = Ready;//假设各进程满足除CPU外一切资源，初始状态为就绪PCB* next=NULL;
};
PCB* head=NULL;
queue<PCB*> runningQueue, blockQueueForIO, terminateQueue;
int blockedProbability;
void InitPCB();
PCB* FindMaxPriority();
void DeletePCB(int id);
void Run();
void	PrintPCB();
void Display_TerminateQueue();
void Display_BlockQueueForIO();
void Display_RunningQueue();
void Display_Ready();
void InsertHead(PCB* p);void InitPCB() {srand((unsigned)time(NULL));int processNumber=rand()%10+1;//随机进程个数范围：1-10PCB* p=NULL;PCB* q=NULL;for (int i = 0; i < processNumber; i++) {q=new PCB;q->id = i+1;q->priority = rand() % 30 + 1;//优先级范围，为了显示效果更好，使优先级范围小一点q->state = Ready;q->timeslice = rand() % 10+1;//同理if (i == 0) {head = q;p= q;}else {p->next=q;p = p->next;}}
}
PCB* FindMaxPriority() {PCB* p = head;PCB* q =NULL;int max_priority = 0;if (head == NULL)return NULL;while (p) {if (p->priority > max_priority) {q = p;max_priority = p->priority;}p = p->next;}return q;
}
void DeletePCB( int id) {PCB* p=head;PCB* q=p->next;if (p->id == id) {p->next = NULL;head = q;}else {while (q->id!=id) {p = p->next;q = p->next;}p->next = q->next;q->next = NULL;}
}void Run() {srand((unsigned)time(NULL));PCB* p=NULL;PCB* q= FindMaxPriority();/*假设：当上一次运行完成时时，cpu才会有空去（找可运行性的就绪状态进程）或者（检查唤醒条件是否满足也可以说去检查是否有唤醒信号，所以应放在此位置）注意：之所以先去检查唤醒而不是去找可运行性的就绪状态进程（即以下代码的顺序问题），是为了避免当所有可执行进程执行完了才去唤醒操作，不符合现实*/if (!blockQueueForIO.empty()) {//理论上我认为，因为在多次频繁检查IO占用情况时，IO一段时间都是被占用的，被唤醒的概率会比阻塞概率小int awakenedProbability = rand() % 8 + 1;//唤醒概率：1/8if (awakenedProbability == 4) {p = blockQueueForIO.front();blockQueueForIO.pop();p->state = Ready;InsertHead(p);}}if (runningQueue.empty()) {if (head!=NULL) {q->state = Running;DeletePCB(q->id);runningQueue.push(q);}else {//当运行队列、就绪队列为空时，此时资源一定不会占用，这也是唤醒概率的弊端,直接进入运行队列if (!blockQueueForIO.empty()) {p = blockQueueForIO.front();blockQueueForIO.pop();p->state = Running;runningQueue.push(p);//此时阻塞也不可能发生blockedProbability = 0;}else {return;}}}else {/*运行队列里的进程一定是可以执行的，而且在函数开头，此进程一定打印过，不会出现刚调入到运行队列还没有打印就被放入阻塞队列的的情况，由于当运行队列里的进程下个时间段可以执行时，再考虑它会不会阻塞*/blockedProbability = rand() % 4 + 1;//被阻塞概率:1/4//如果运行队列为空，即使达到阻塞概率也不可能会阻塞if (blockedProbability == 2&&head!=NULL) {p=runningQueue.front();runningQueue.pop();p->state = BlockForIO;blockQueueForIO.push(p);q->state = Running;DeletePCB(q->id);runningQueue.push(q);}p=runningQueue.front();p->timeslice -= 1;p->priority -= 1;if (p->timeslice < 1) {runningQueue.pop();p->state = Terminate;terminateQueue.push(p);if (q) {DeletePCB(q->id);q->state = Running;runningQueue.push(q);}}else if (q) {//若就绪队列没进程，一定不会阻塞并且当前进程也不会进入就绪队列，所以当就绪队列有进程是时，凭概率设置阻塞//当优先级不是最高时，当前进程一定会下台，所以下次也一定没有它运行的机会，阻塞的意义：当下次还有运行的机会时，给他阻塞，剥夺他运行的机会if (p->priority < q->priority) {runningQueue.pop();p->state = Ready;InsertHead(p);q->state = Running;DeletePCB(q->id);runningQueue.push(q);}}}PrintPCB();cout << endl << endl<<endl<<endl;Run();
}
void InsertHead(PCB* p) {p->next = head->next;head->next = p;
}
void Display_Ready() {PCB* p = head;while (p) {cout << "ID:	" << p->id << "		Priority:	" << p->priority << "		Timeslice:		" << p->timeslice << endl;p = p->next;}
}
void Display_RunningQueue() {if (!runningQueue.empty()) {PCB* t = runningQueue.front();cout << "ID:	" << t->id << "		Priority:	" << t->priority << "		Timeslice:		" << t->timeslice << endl;}
}
void Display_BlockQueueForIO() {PCB* tempPCBArray[10];int n = 0;PCB* t;if (!blockQueueForIO.empty()) {while (!blockQueueForIO.empty()) {t = blockQueueForIO.front();tempPCBArray[n] = t;n++;cout << "ID:	" << t->id << "		Priority:	" << t->priority << "		Timeslice:		" << t->timeslice << endl;blockQueueForIO.pop();}for (int i = 0; i < n; i++) {blockQueueForIO.push(tempPCBArray[i]);}}
}
void Display_TerminateQueue() {PCB* tempPCBArray[10];int n = 0;PCB* t;if (!terminateQueue.empty()) {while (!terminateQueue.empty()) {t = terminateQueue.front();tempPCBArray[n] = t;n++;cout << "ID:	" << t->id << "		Priority:	" << t->priority << "		Timeslice:		" << t->timeslice << endl;terminateQueue.pop();}for (int i = 0; i < n; i++) {terminateQueue.push(tempPCBArray[i]);}}
}
void	PrintPCB() {cout << "就绪队列：" << endl; Display_Ready(); cout << endl;cout << "运行队列："<<endl; Display_RunningQueue(); cout << endl;cout << "IO阻塞队列：" << endl; Display_BlockQueueForIO(); cout << endl;cout << "终止队列：" << endl; Display_TerminateQueue(); cout << endl;
}int main() {InitPCB();Run();return 0;
}
