AVI与NSX-T集成实验
本文目的是通过实验考察AVI和NSX-T的集成能力，此为AVI v20+的新功能。
AVI
Avi由一群思科工程师和管理人员于2012年创立，提供各种软件定义的产品和服务，包括基于软件的应用交付控制器（ADC）和智能网络应用防火墙。该软件已与VMware vCenter和NSX，OpenStack，第三方SDN控制器以及Amazon AWS和Google Cloud Platform，Red Hat OpenShift以及Kubernetes和Docker等容器编排平台集成。
VMware在2019年6月收购了软件定义的企业级负载均衡和 Web 应用防火墙 (WAF) 解决方案 Avi Networks 后，进入应用交付控制器 (ADC) 市场，并将其名字改为VMware NSX Advanced Load Balancer。它可跨本地数据中心和任何云环境提供多云负载平衡、Web 应用防火墙和应用分析。
该软件定义的平台跨裸机服务器、虚拟机和容器一致地提供应用，以确保提供快速、可扩展和安全的应用体验。它借助业界唯一完整的 L2-L7 网络连接和安全性体系，帮助在多云环境中一致地交付应用。
NSX-T
NSX-T是VMware 公司最初SDN产品（称为NSX）的升级（T表示Tansformor），而NSX是在几年前收购Nicira后问世的。VMware公司表示，NSX-T将平台的功能扩展到了多虚拟化管理程序和多云环境。V公司的文件也指出：“NSX-T是一个能够为ESXi、KVM、裸机、公有云和容器等众多计算节点提供网络和安全性虚拟化的平台”。现在是V公司SDDC软件定义数据中心的网络虚拟化成员，也作为网络基础架构一并收入VCF（VMware Could Foundation)。
当VMware公司收购了AVI Network后，除了改名，也积极促成两产品的集成。在AVI的v20+版本，集成功能已经实现。

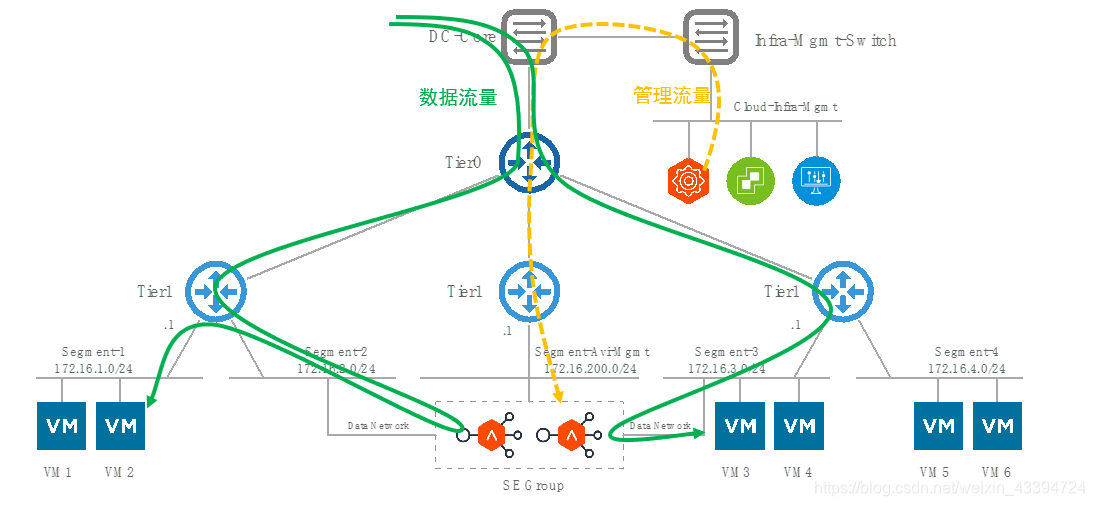

AVI与NSX-T集成支持的拓扑
- SE 管理使用独立网段，数据网络和 backend server 使用相同 segment，共享 T1

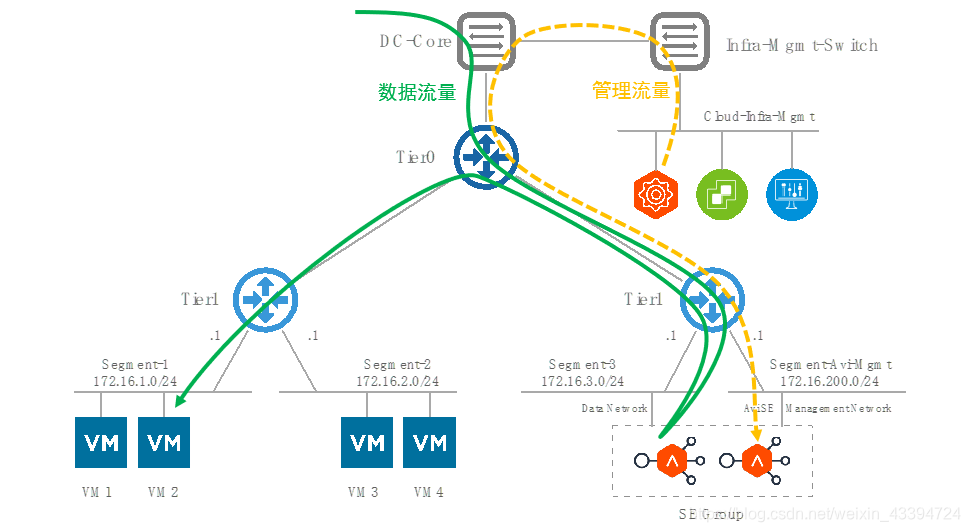

- SE 管理和数据使用独立的 T1，数据网络和管理网络与其他网络均可达
- SE 管理使用独立的 T1，数据网络与业务共享 T1 或者共享 Segment

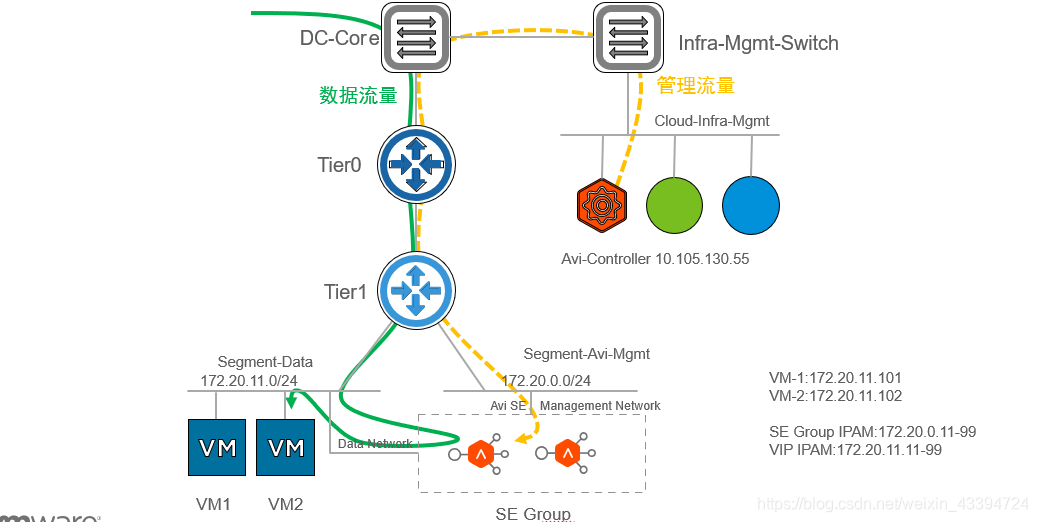

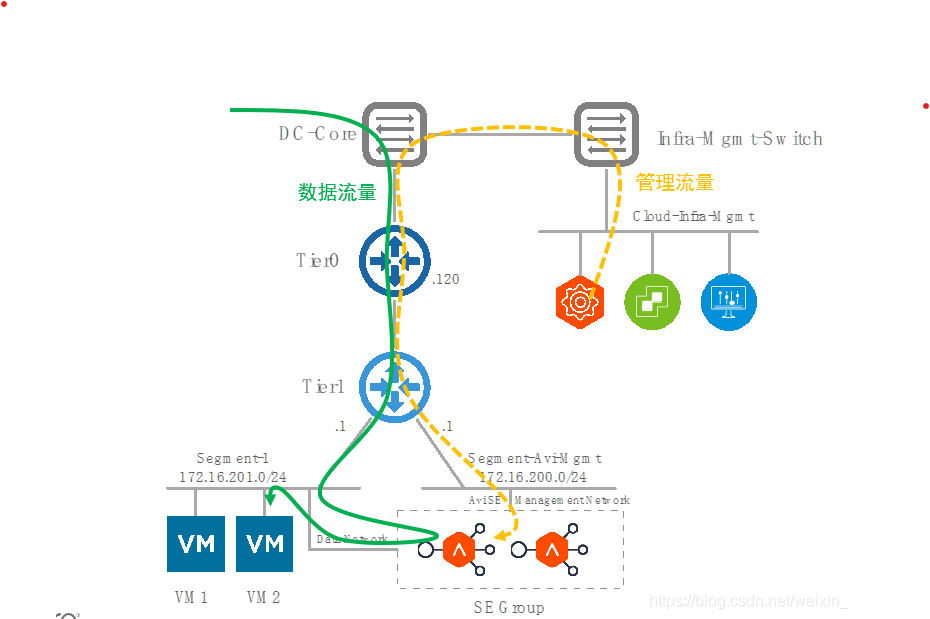

本次实验使用第一种拓扑结构，实现如下：
其中WEB使用VM1/2来做服务组，VIP的IPAM在DATA的Seg内，由AVI分配。
环境及参数
软件环境（Ent+或最高）
| 软件名称 | 版本 | 备注 |
|---|---|---|
| vSphere ESXi | 7.0U1 | 7.0.1-16850804 |
| NSX-T | 3.1 | 3.1.0.0.0.17107167 |
| vSphere vCenter | 7.0U1 | 7.0.1-16860138 |
| AVI | 20.1 | controller-20.1.3-9085 |
参数
| 名称 | IP地址 | 域名 | 备注 |
|---|---|---|---|
| vCenter | 10.105.130.18 | vcsa-01a | |
| NSX-T Manager | 10.105.130.20 | nsxtm-01a | Cluster IP |
| AVI Controller | 10.105.130.55 | avi-controller | |
| Se Mgmt | 172.20.0.0/24 | 172.20.0.11-99 | |
| Se Data（VIP） | 172.20.11.0/24 | 172.20.11.11-99 | |
| DNS | 192.168.20.20 | ad | |
| NTP | 192.168.20.20 | ||
| Web VM-01 | 172.20.11.101 | ||
| Web VM-02 | 172.20.11.102 |
配置过程
1. vCenter及ESXi

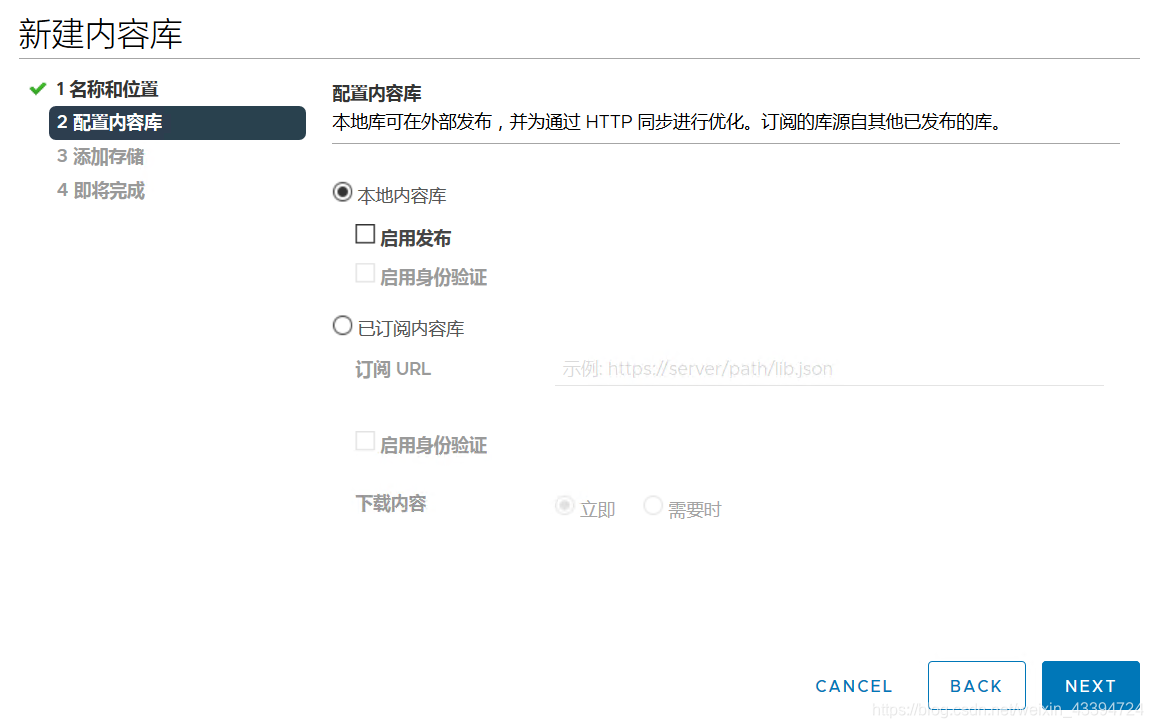

本实验已有ESXi和vCenter，在vCenter上创建一个空的内容库avi：
2. NSX-T配置
已有NSX-T环境并于vCenter集成。
为本实验配置
| 项目 | 名字 | 备注 |
|---|---|---|
| T1 | T1-AVIse | |
| SE Mgmt Segment | ls-avise-172.20.0 | GW172.20.0.1 |
| SE Data & VM Segment | ls-avivm-172.20.11 | GW172.20.11.1 |
3. 创建AVI Controller
- 在vCenter中导入ova文件-controller-20.1.3-9085.ova；根据向导完成虚拟机资源、IP 地址等配置
- 通过浏览器登陆 Avi 界面进行初始化，需要进行密码、域名、NTP 等配置

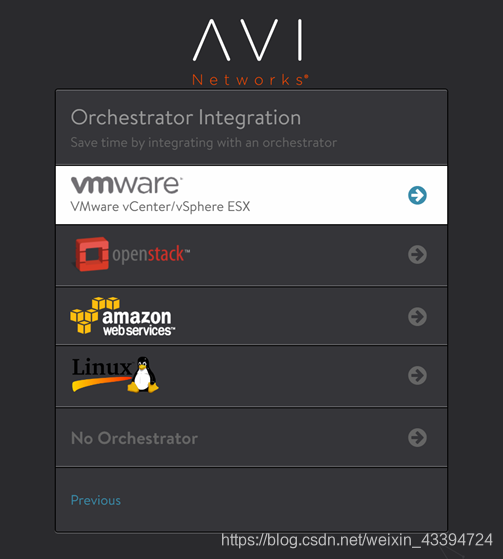

注意：在Orchestator Integration中选择“No Orchestrator”

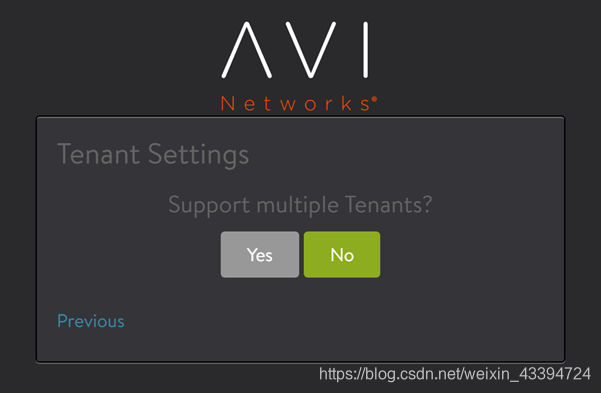

- 选择非多租户
4. NSX-T Cloud配置
- 在客户端打开AVI管理界面：https://10.105.130.55

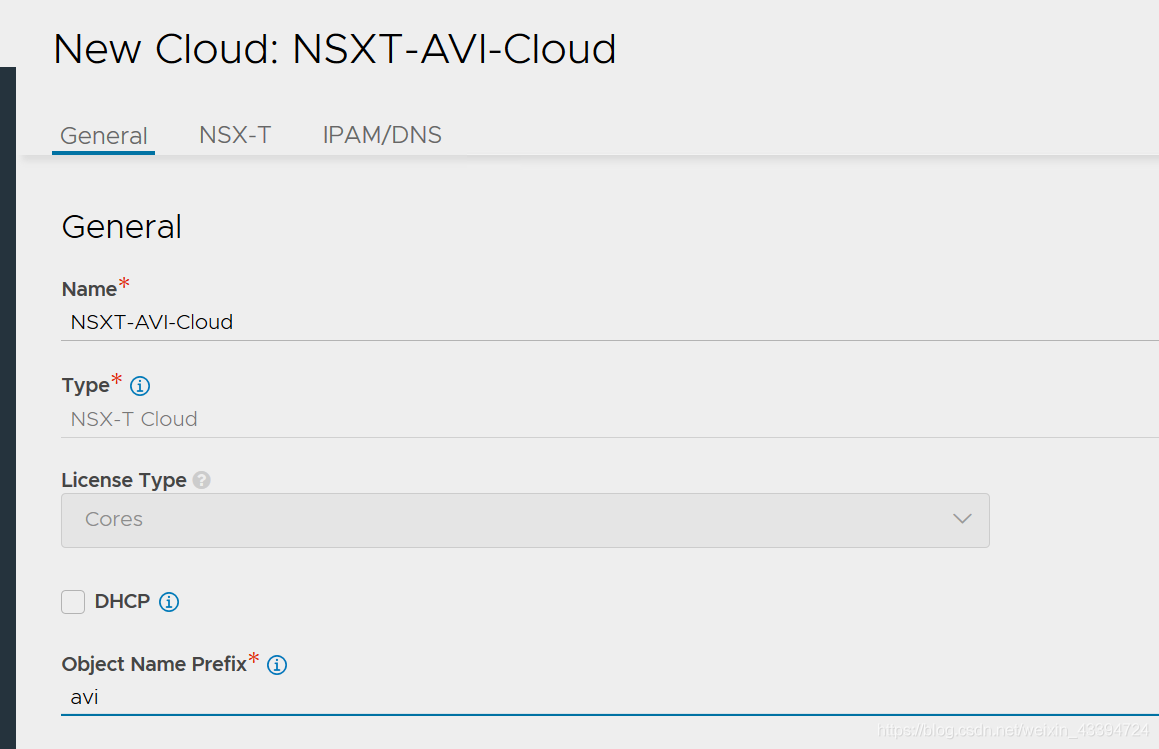

- 导航到Infrastructure–>Clouds–>Create–>NSX-T
Cloud

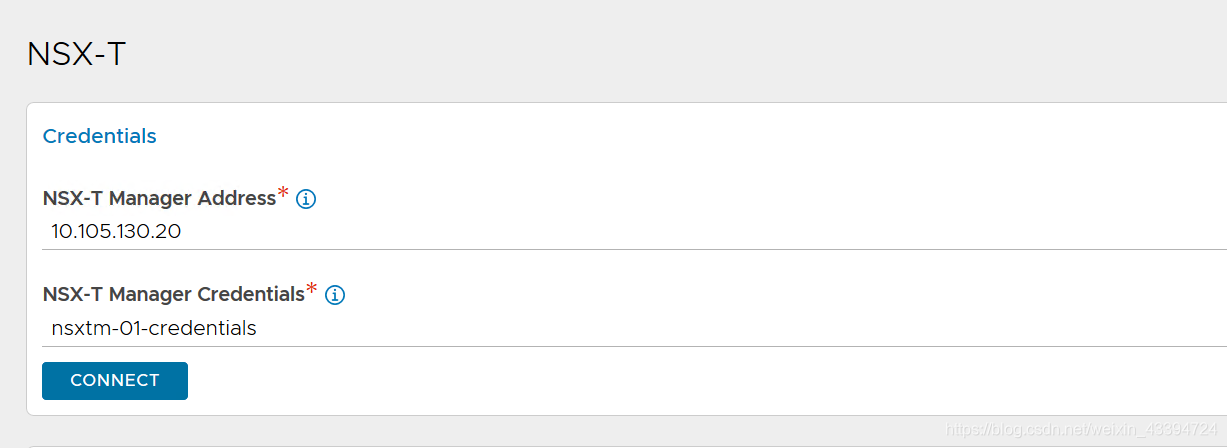

配置好NSX-T Manager 的凭证，点击CONNECT

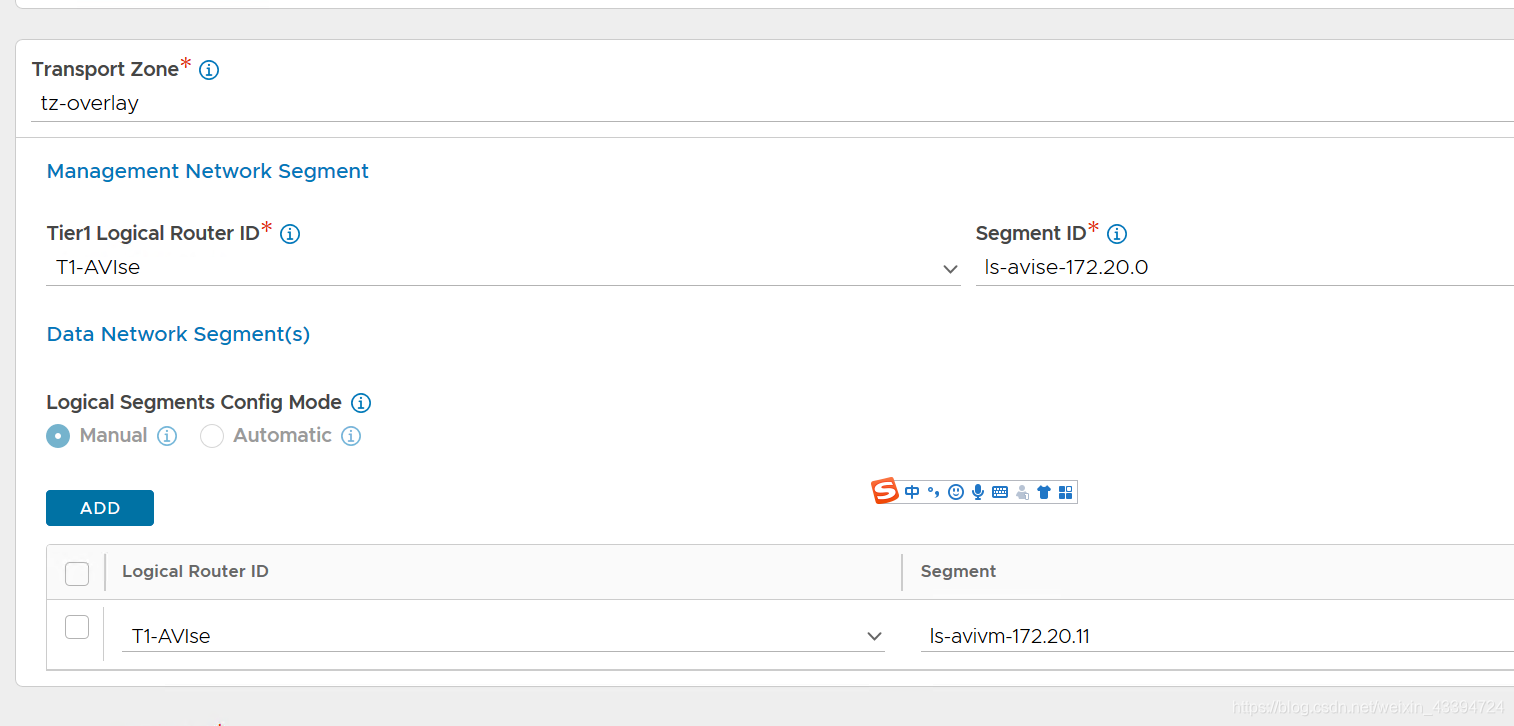

然后在选择T1等参数

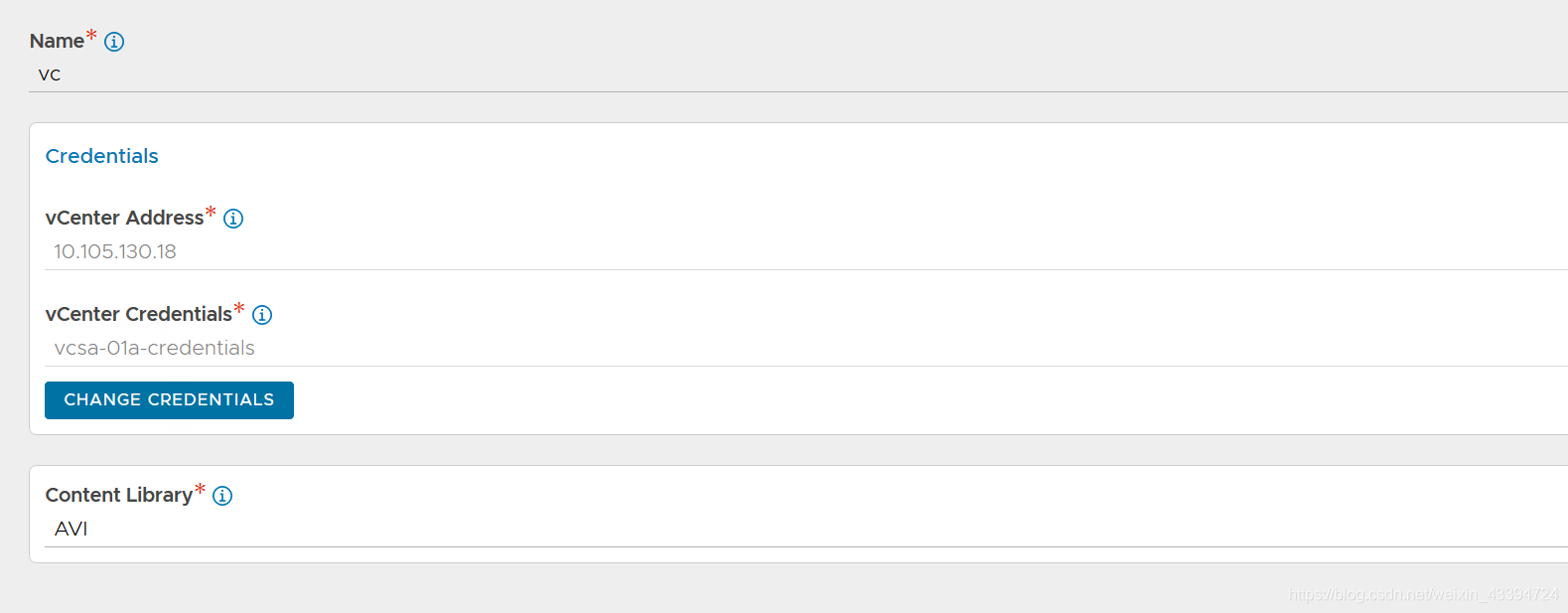

配置vCenter凭证，选择内容库
DONE - 导航到Infrastructure–>Networks–>Select Cloud–>NSXT-AVI-Cloud
对ls-avise-172.20.0和ls-avivm-172.20.11编辑
Add Subnet和IP Address Pool

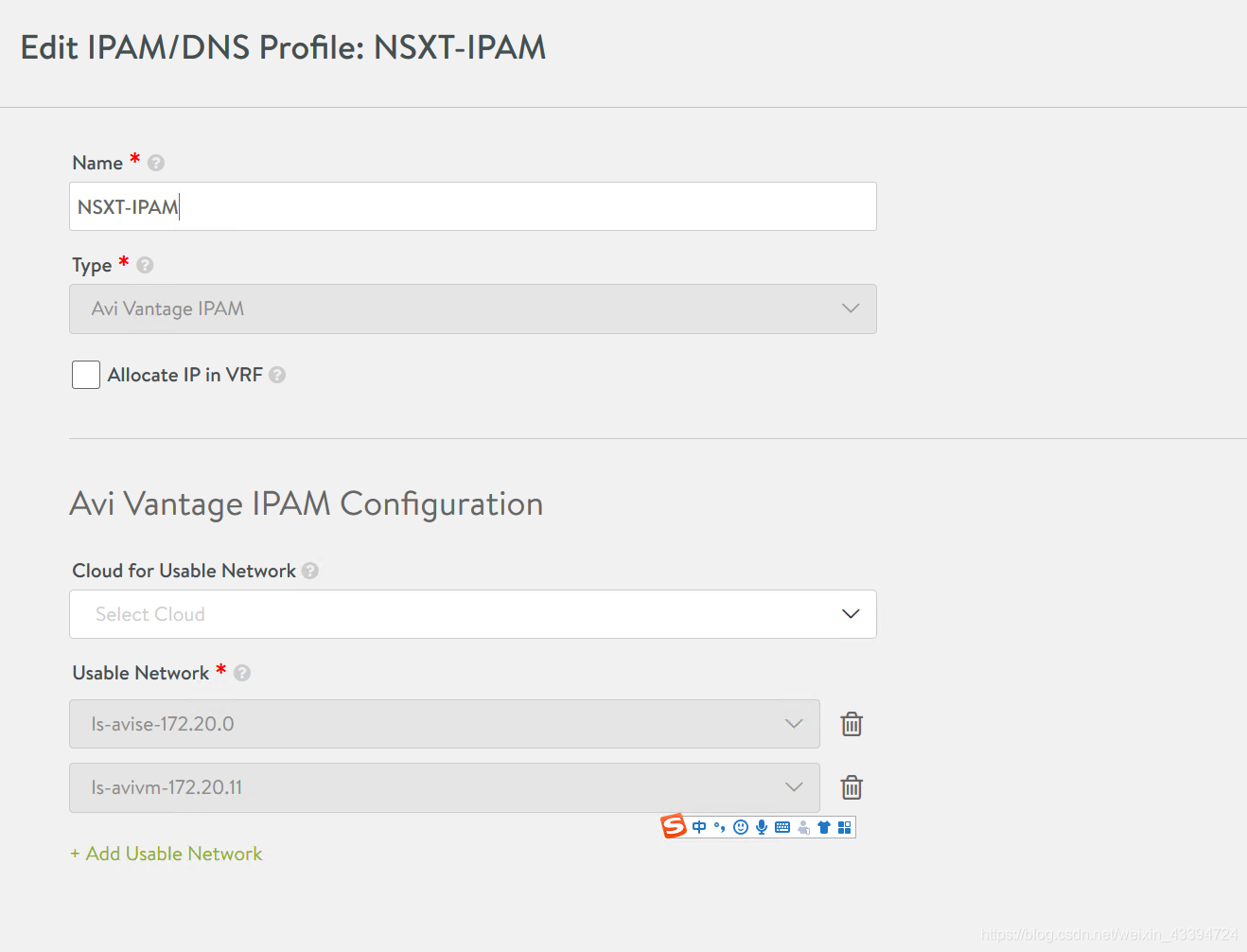

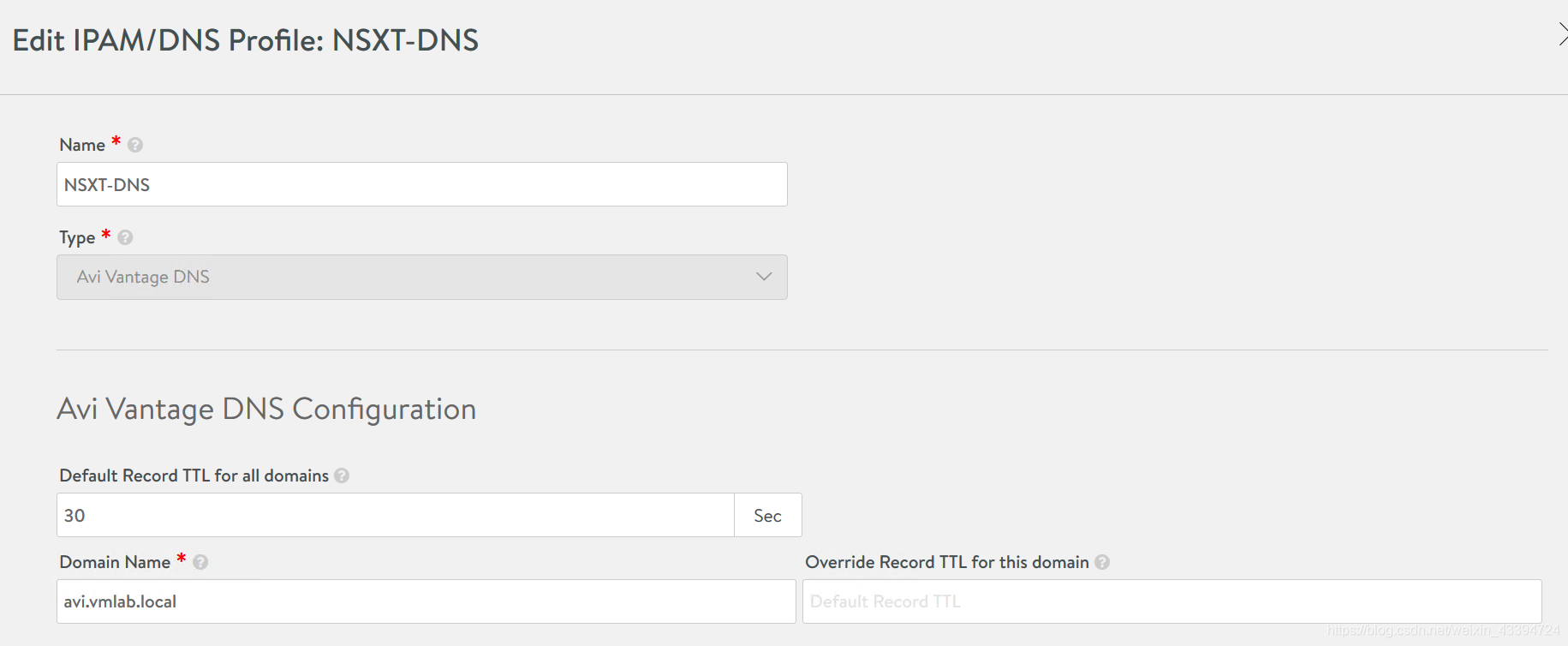

- 导航到Templates–>Profiles–>IPAM/DNS Profiles，分别Create IPAM和DNS

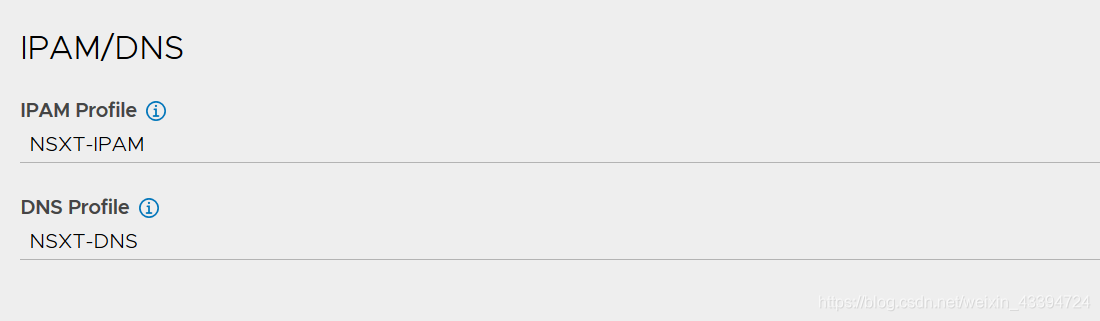

SAVE - 导航到Infrastructure–>Clouds
选择NSX-T-AVI-Cloud进行编辑
SAVE
5. 创建Virtual Service
- 已部署Web Server 两台

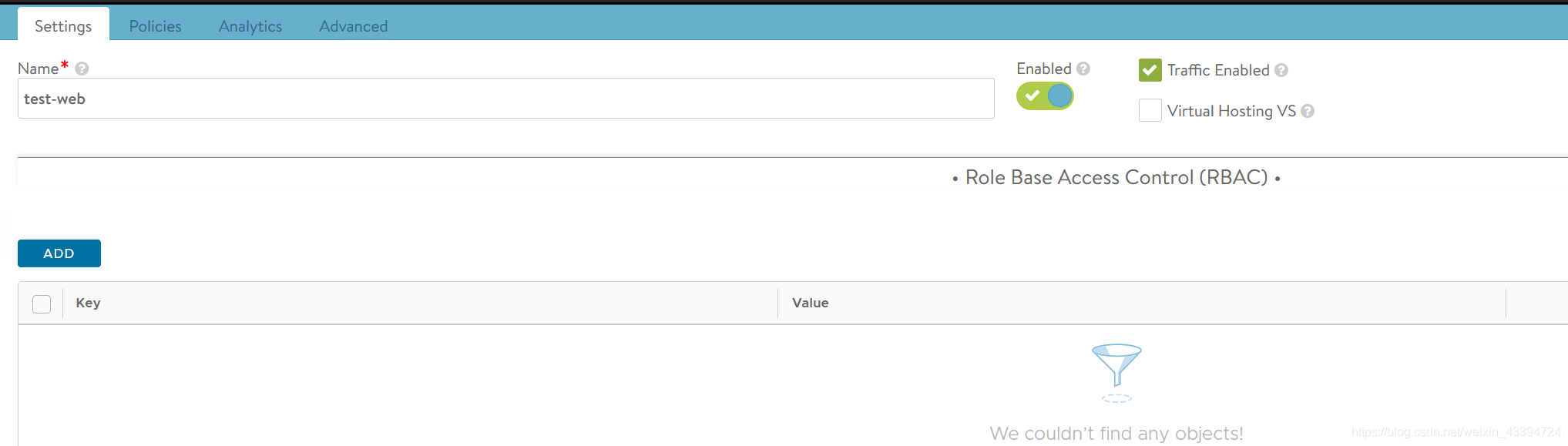

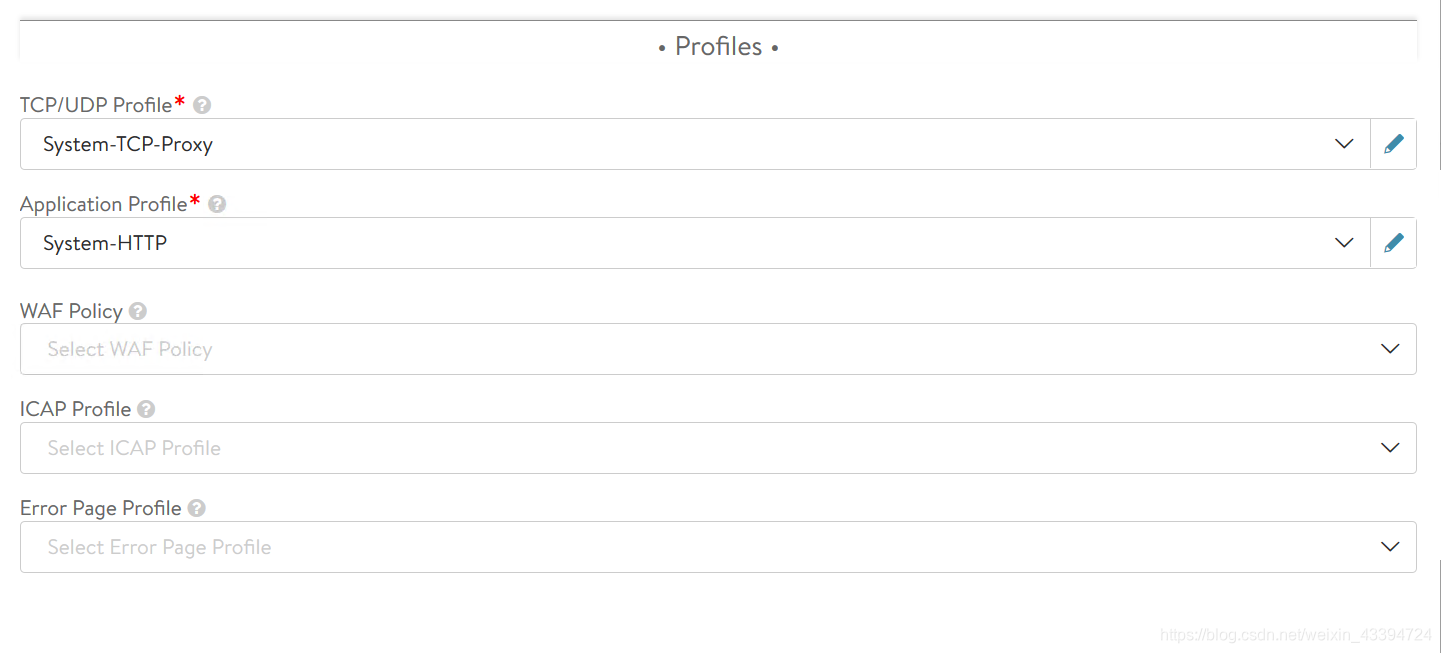

- 导航到Applications–>Virtual Services–>CREATE VIRTUAL SERVICES

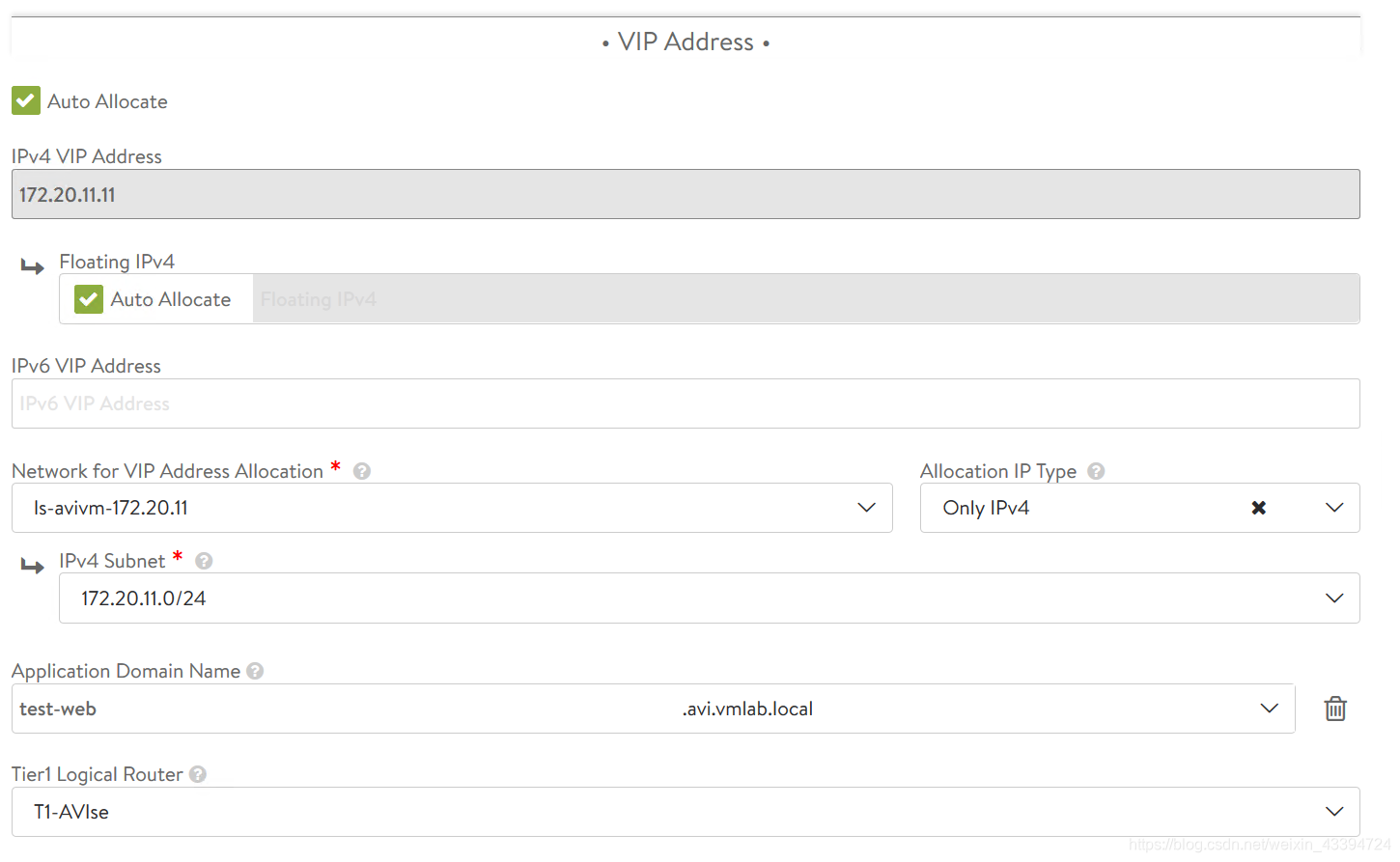

VIP IPAM选择 172.20.11网段

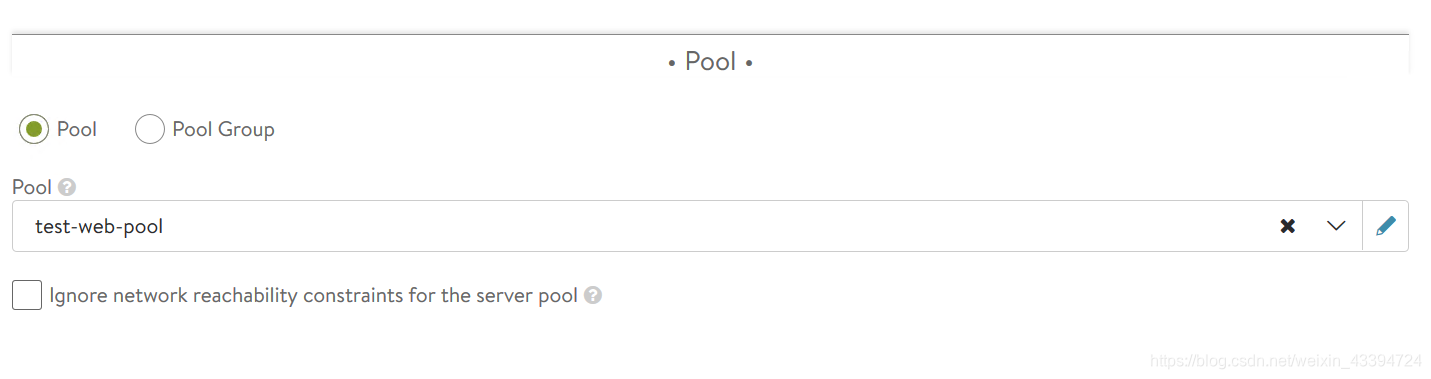

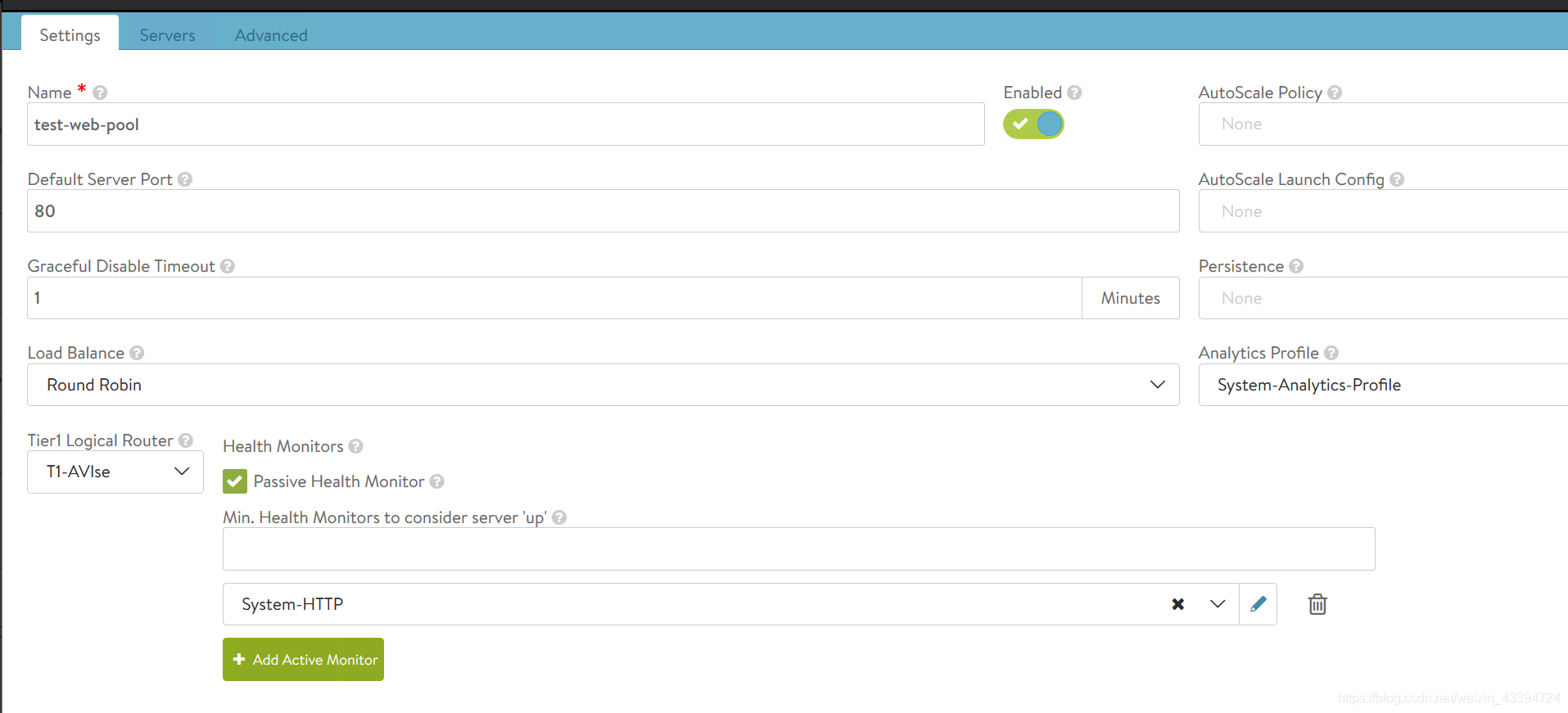

Pool配置：选择Robin，方便看效果

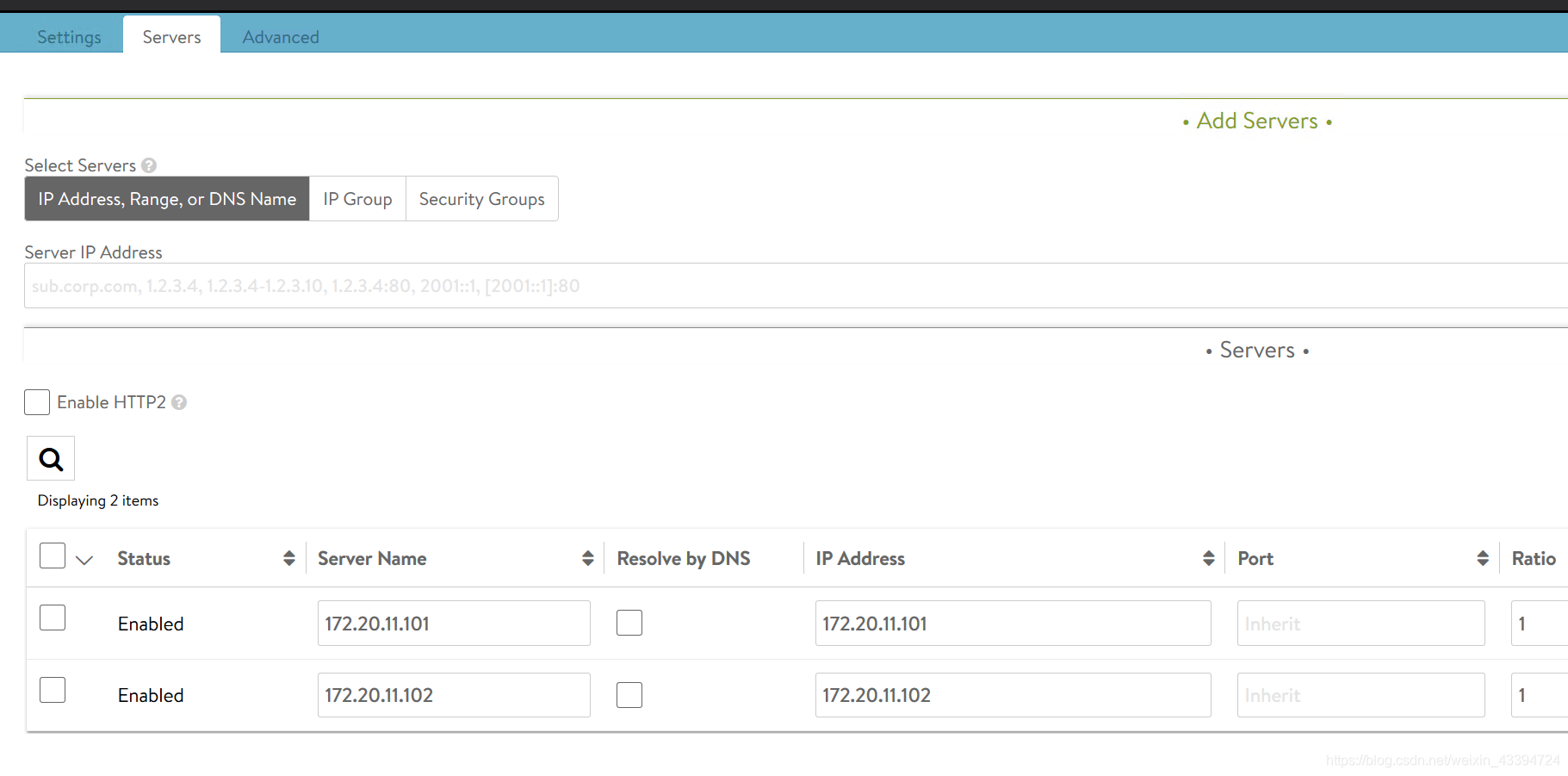

增加Pool中的Servers
SAVE - 测试
找到动态分配的VIP：172.20.11.11

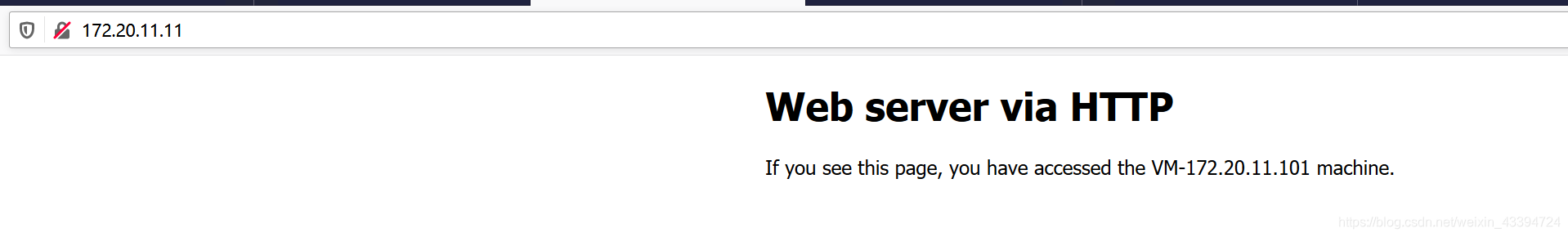

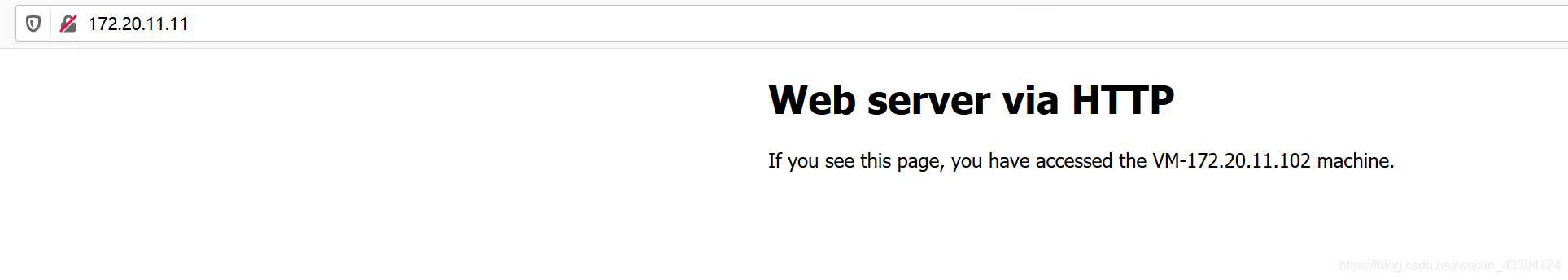

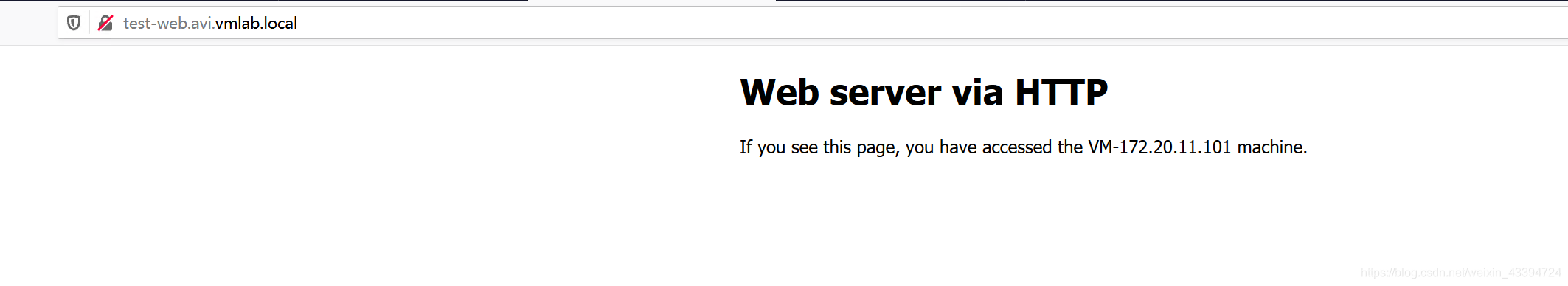

在浏览器查看
6. 内部DNS配置（选）

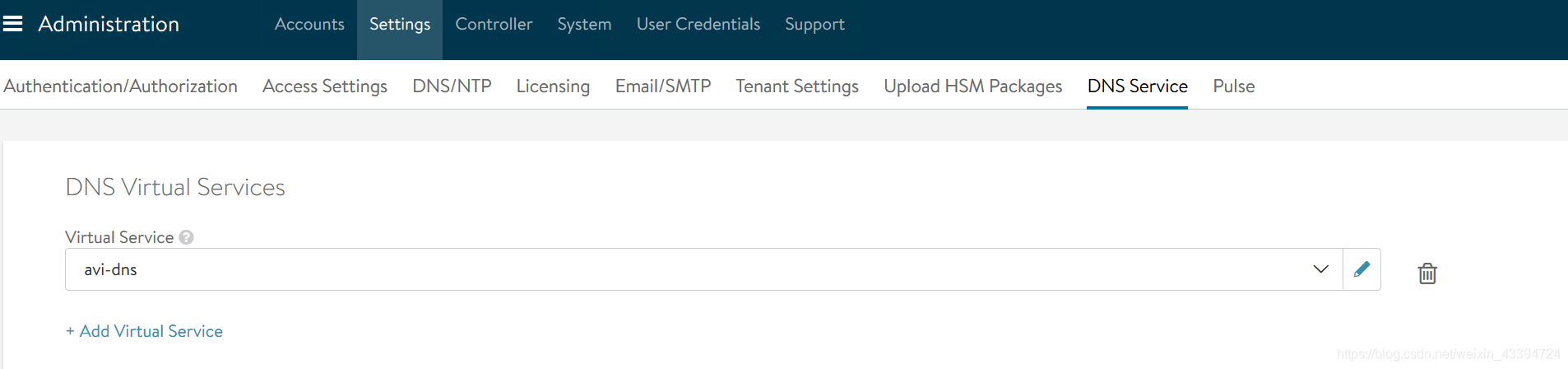

配置内部DNS，使内部dns 记录生效。
导航到Applications–>Virtual Services–>CREATE VIRTUAL SERVICES

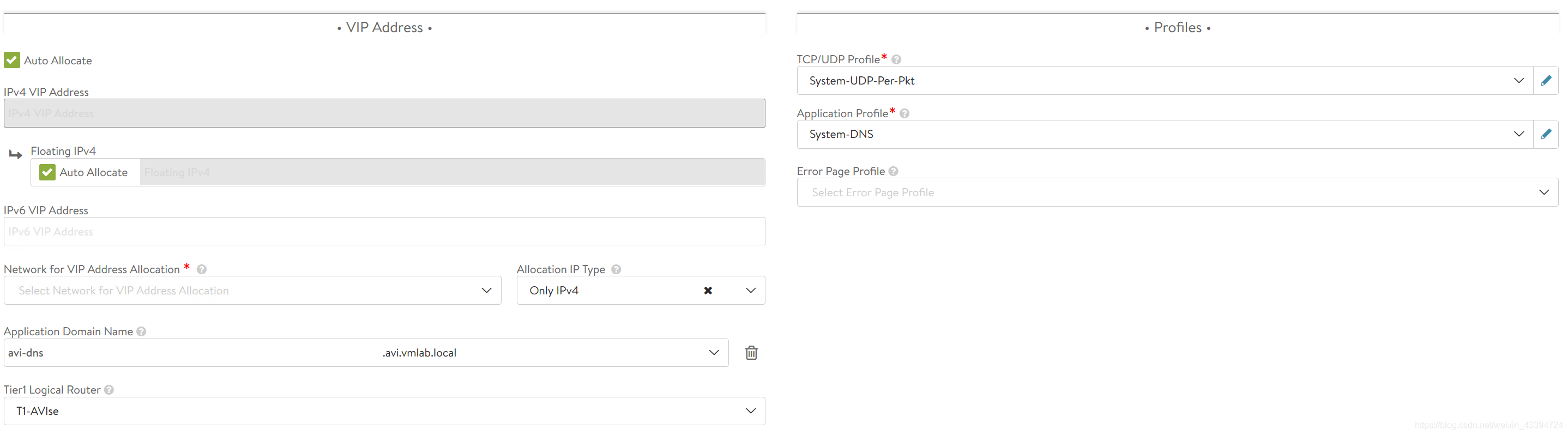

这里选择auto allocate IP地址，也可以指定；Application Profile选择 System-DNS

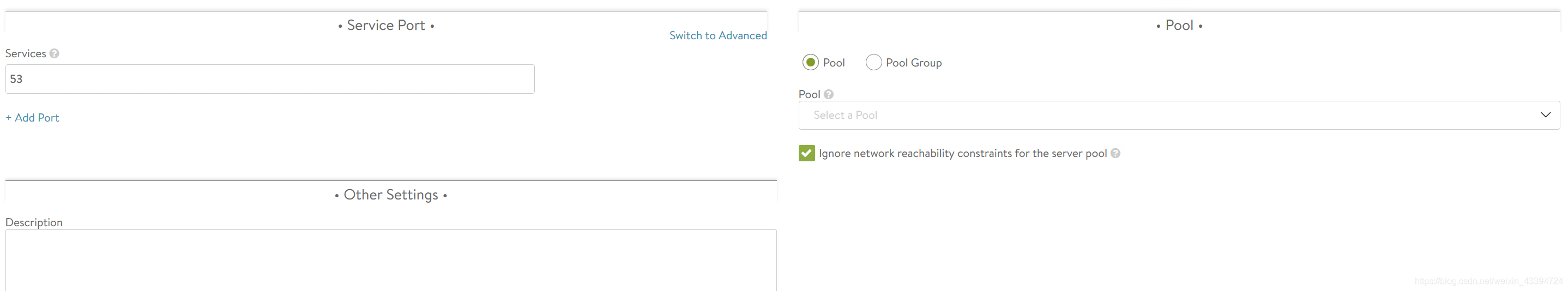

Pool选择如下
其他配置默认。

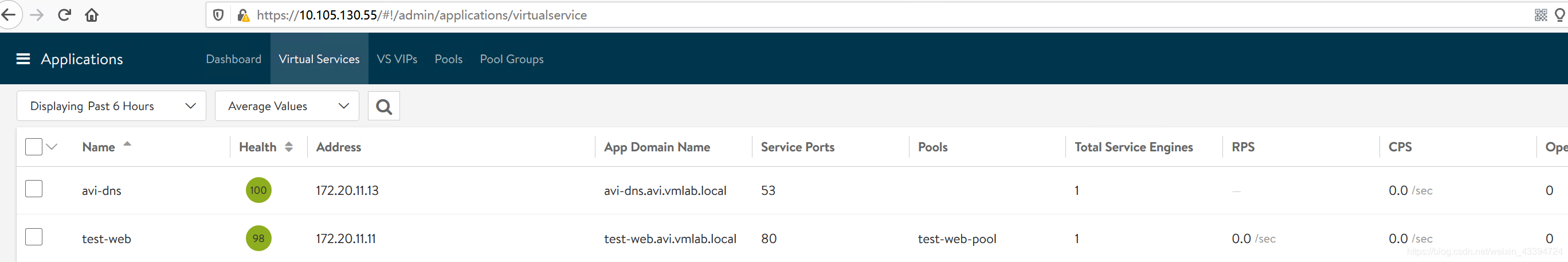

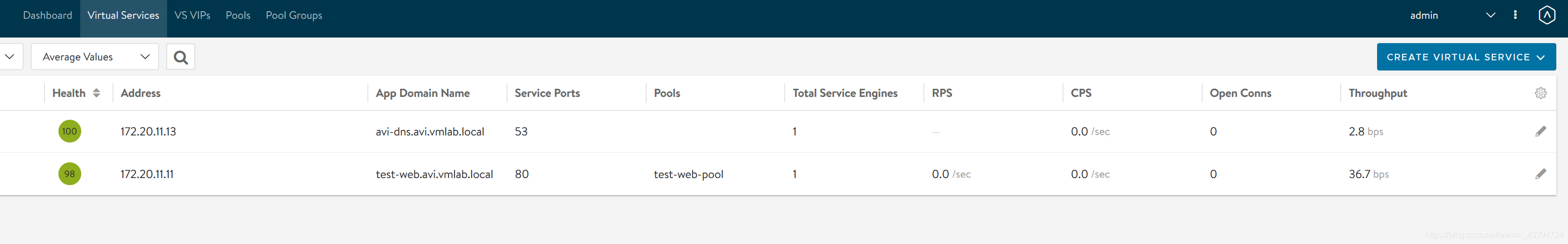

查看VIP地址：172.20.11.13

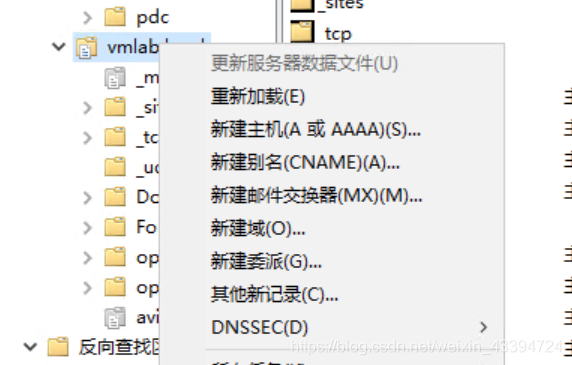

在AD里面，找到本域，增加新建委派
在其属性里，把地址改为172.20.11.13

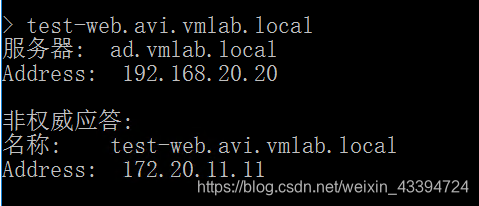

测试：
以上。
