【reverse】通俗易懂的gcc内联汇编入门+示例：实现花指令

引言

基于Visual Studio的内联汇编教程已然不少，且质量较好。但基于gcc/g++的内联汇编教程少得可怜，且即使是英文文档也……真是一把辛酸泪！但是看到本文的你们，就不必感受那些辛酸了，只需在5分钟后感叹一句：原来这么简单！因为我也是萌新，可能本文有诸多谬误，还请指出。

依赖

• Windows10：mingw64
• Ubuntu20.04：g++8.4.0

本文juejin：https://juejin.cn/post/7149765832665464869/

本文52pojie：https://www.52pojie.cn/thread-1695068-1-1.html

本文csdn：https://blog.csdn.net/hans774882968/article/details/127141703

作者：hans774882968以及hans774882968以及hans774882968

Hello world

int a = 10, b;
asm("movl %1, %%eax;movl %%eax, %0;":"=r"(b) // output:"r"(a) // input:"%eax" // clobbered register
);

也许初看此代码的你们和我有着一样的感受：

1. 不习惯AT&T语法。
2. 这离谱的冒号写法是什么？

首先解决第二个问题。

1. 第一个冒号表示输出Operands。这个例子中是b变量。输出Operands的字符串的第一个字符应该是'='。
2. 第二个冒号表示输入Operands。这个例子中是a变量。
3. 第三个冒号表示clobbered register，告诉gcc你的内联汇编需要使用一些寄存器，编译器应该在执行内联汇编之前将所有活动数据移出该寄存器。指定clobbered register往往是必要的，不指定的话会造成bug。
4. 第四个冒号（这个例子没用到，Demo2用到了）用于asm goto，主要用于实现汇编的跳转。

更具体准确的解释，可以看参考链接1。

接着解决第一个问题。不习惯AT&T，要改用intel风格：

1. 代码加一行".intel_syntax noprefix\n"。
2. g++编译参数新加一项：-masm=intel。

asm(".intel_syntax noprefix\n""...\n"
);

那么编译命令如下：

g++ -masm=intel g++_asm_hw.cpp -o g++_asm_hw.exe # Windows
g++ -masm=intel g++_asm_hw.cpp -o g++_asm_hw # Ubuntu

最后，我们只需要通过一些简单的实操，加深印象。

Demo1：读取函数若干个字节的数据

我们写一段代码，来读取main函数若干个字节的数据。源码如下（Windows和Ubuntu下一致）：

#include <iostream>
#include <cstdio>
using namespace std;
typedef long long LL;
#define rep(i,a,b) for(int i = (a);i <= (b);++i)
#define re_(i,a,b) for(int i = (a);i < (b);++i)
#define dwn(i,a,b) for(int i = (a);i >= (b);--i)const int N = 105;void dbg() {puts ("");
}
template<typename T, typename... R>void dbg (const T &f, const R &... r) {cout << f << " ";dbg (r...);
}
template<typename Type>inline void read (Type &xx) {Type f = 1;char ch;xx = 0;for (ch = getchar(); ch < '0' || ch > '9'; ch = getchar() ) if (ch == '-') f = -1;for (; ch >= '0' && ch <= '9'; ch = getchar() ) xx = xx * 10 + ch - '0';xx *= f;
}
void read() {}
template<typename T, typename ...R>void read (T &x, R &...r) {read (x);read (r...);
}int main (int argc, char **argv) {int a[6];LL main_addr = (LL) main;printf ("main %x\n", (int) main_addr);asm (".intel_syntax noprefix\n""mov rax, %2\n""mov ebx, dword ptr cs:[rax]\n""mov %0, ebx\n""add rax, 4\n""mov ebx, dword ptr cs:[rax]\n""mov %1, ebx\n""add rax, 4\n":"=r" (a[0]), "=r" (a[1]):"r" (main_addr):"%rax");main_addr += 8;asm (".intel_syntax noprefix\n""mov rax, %2\n""mov ebx, dword ptr cs:[rax]\n""mov %0, ebx\n""add rax, 4\n""mov ebx, dword ptr cs:[rax]\n""mov %1, ebx\n""add rax, 4\n":"=r" (a[2]), "=r" (a[3]):"r" (main_addr):"%rax");main_addr += 8;asm (".intel_syntax noprefix\n""mov rax, %2\n""mov ebx, dword ptr cs:[rax]\n""mov %0, ebx\n""add rax, 4\n""mov ebx, dword ptr cs:[rax]\n""mov %1, ebx\n""add rax, 4\n":"=r" (a[4]), "=r" (a[5]):"r" (main_addr):"%rax");re_ (i, 0, 6) printf ("a[%d] = %x\n", i, a[i]);return 0;
}

注意：

1. 输出Operands和输入Operands不宜超过4个（感觉可能是我姿势不对？），否则有bug。
2. 必须指定clobbered register为rax，否则出来的结果不对。我们可以通过对比两者反汇编的差异去探究具体的原因。

编译命令：

g++ -masm=intel x.cpp -o x.exe # Windows
g++ -masm=intel -no-pie x.cpp -o x # Ubuntu

-no-pie用于去除ASLR，在这里不是必需的。

效果

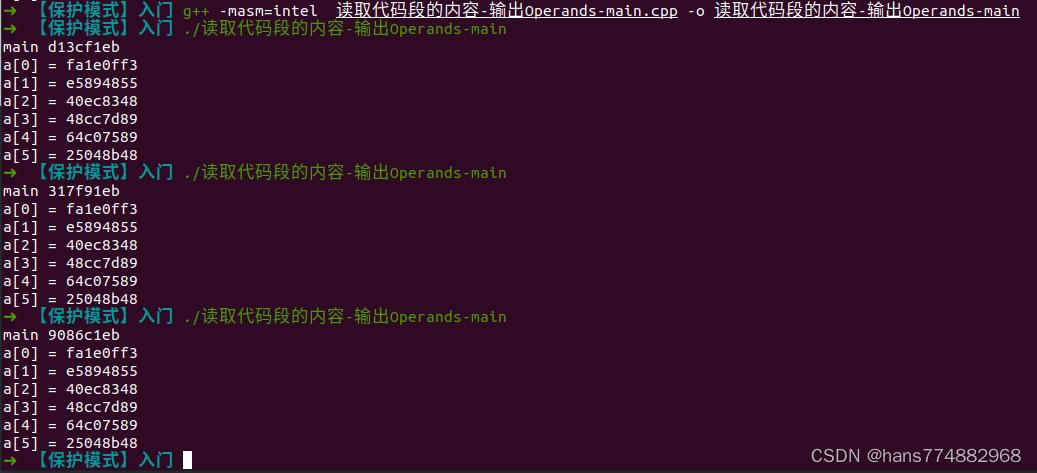

Ubuntu下：

main 317f91eb # 每次都会变，但无所谓
a[0] = fa1e0ff3
a[1] = e5894855
a[2] = 40ec8348
a[3] = 48cc7d89
a[4] = 64c07589
a[5] = 25048b48

Windows下：

main 4015c1
a[0] = e5894855
a[1] = 50ec8348
a[2] = 48104d89
a[3] = e8185589
a[4] = 1fb
a[5] = e5058d48

通过IDA、x64dbg等工具查看main函数相关的数据，来确认结果的正确性。

Demo2：基础的花指令

我们来出一道带有最简单的花指令的逆向题。源码如下（Windows和Ubuntu一致）：

#include <iostream>
#include <cstdio>
using namespace std;
typedef long long LL;
#define rep(i,a,b) for(int i = (a);i <= (b);++i)
#define re_(i,a,b) for(int i = (a);i < (b);++i)
#define dwn(i,a,b) for(int i = (a);i >= (b);--i)const int N = 105;void dbg() {puts ("");
}
template<typename T, typename... R>void dbg (const T &f, const R &... r) {cout << f << " ";dbg (r...);
}
template<typename Type>inline void read (Type &xx) {Type f = 1;char ch;xx = 0;for (ch = getchar(); ch < '0' || ch > '9'; ch = getchar() ) if (ch == '-') f = -1;for (; ch >= '0' && ch <= '9'; ch = getchar() ) xx = xx * 10 + ch - '0';xx *= f;
}
void read() {}
template<typename T, typename ...R>void read (T &x, R &...r) {read (x);read (r...);
}int main (int argc, char **argv) {string s;cin >> s;string t = "gmbh|tdvdug~";asm goto (".intel_syntax noprefix\n""xor rax, rax\n""jz %l[label]\n"".byte 0xEB\n":::"%rax":label);
label:if (s.size() != t.size() ) {puts ("Lose");return 0;}bool fl = true;re_ (i, 0, t.length() ) {if (char (s[i] + 1) != t[i]) {int tmp1 = 1;asm goto (".intel_syntax noprefix\n""mov eax, %0\n""test eax, eax\n""jnz %l[label1]\n"".byte 0xEB\n"::"r" (tmp1):"%rax":label1);
label1:fl = false;break;}}int tmp2 = 114514;asm goto (".intel_syntax noprefix\n""mov eax, %0\n""cmp eax, 114514\n""jz %l[label2]\n"".byte 0xEB\n"::"r" (tmp2):"%rax":label2);
label2:puts (fl ? "Win" : "Lose");return 0;
}

这段代码有3处花指令，思路都一样，利用了jmp的opcode：0xEB，加上配套的必定跳转的语句。

gcc在内联汇编里实现跳转的资料真的特别少，我费劲心思才找到参考链接2，但参考链接2给出的写法里，也只有asm goto那种写法是可以通过编译的。

注意点：

1. 报错：invalid 'asm': operand number out of range。参考链接2给出的%l0, %l1的写法会引发这个错误，不清楚原因，但只需要改成%l[label_name]就行。
2. 分清c语言标签和汇编标签，并且不要重名。

编译命令：

g++ -masm=intel 花指令hw.cpp -o 花指令hw.exe # Windows
g++ -masm=intel 花指令hw.cpp -o 花指令hw # Ubuntu

效果

Windows：

Ubuntu：

如何去除花指令

Windows：去除3个0xEB后，按F5即可。

int __cdecl main(int argc, const char **argv, const char **envp)
{__int64 v3; // rbxunsigned __int64 v4; // rbxchar v5; // blconst char *v6; // raxchar v8[32]; // [rsp+20h] [rbp-60h] BYREFchar v9[47]; // [rsp+40h] [rbp-40h] BYREFchar v10; // [rsp+6Fh] [rbp-11h] BYREFint v11; // [rsp+70h] [rbp-10h]int v12; // [rsp+74h] [rbp-Ch]int i; // [rsp+78h] [rbp-8h]char v14; // [rsp+7Fh] [rbp-1h]_main(argc, argv, envp);std::string::basic_string(v9);std::operator>><char>(refptr__ZSt3cin, v9);std::allocator<char>::allocator(&v10);std::string::basic_string(v8, "gmbh|tdvdug~", &v10);std::allocator<char>::~allocator(&v10);v3 = std::string::size(v9);if ( v3 == std::string::size(v8) ){v14 = 1;for ( i = 0; ; ++i ){v4 = i;if ( v4 >= std::string::length(v8) )break;v5 = *(_BYTE *)std::string::operator[](v9, i) + 1;if ( v5 != *(_BYTE *)std::string::operator[](v8, i) ){v12 = 1;v14 = 0;break;}}v11 = 114514;if ( v14 )v6 = "Win";elsev6 = "Lose";puts(v6);}else{puts("Lose");}std::string::~string(v8);std::string::~string(v9);return 0;
}

Ubuntu：去除3个0xEB后，回到main函数头，鼠标右键Create Function，按F5即可。

int __cdecl main(int argc, const char **argv, const char **envp)
{__int64 v3; // rbxunsigned __int64 v4; // rbxchar v5; // blconst char *v6; // raxchar v8; // [rsp+12h] [rbp-6Eh] BYREFchar v9; // [rsp+13h] [rbp-6Dh]int i; // [rsp+14h] [rbp-6Ch]int v11; // [rsp+18h] [rbp-68h]int v12; // [rsp+1Ch] [rbp-64h]char v13[32]; // [rsp+20h] [rbp-60h] BYREFchar v14[40]; // [rsp+40h] [rbp-40h] BYREFunsigned __int64 v15; // [rsp+68h] [rbp-18h]v15 = __readfsqword(0x28u);std::string::basic_string(v13, argv, envp);std::operator>><char>(&std::cin, v13);std::allocator<char>::allocator(&v8);std::string::basic_string(v14, "gmbh|tdvdug~", &v8);std::allocator<char>::~allocator(&v8);v3 = std::string::size(v13);if ( v3 == std::string::size(v14) ){v9 = 1;for ( i = 0; ; ++i ){v4 = i;if ( v4 >= std::string::length(v14) )break;v5 = *(_BYTE *)std::string::operator[](v13, i) + 1;if ( v5 != *(_BYTE *)std::string::operator[](v14, i) ){v11 = 1;v9 = 0;break;}}v12 = 114514;if ( v9 )v6 = "Win";elsev6 = "Lose";puts(v6);}else{puts("Lose");}std::string::~string(v14);std::string::~string(v13);return 0;
}

参考资料

1. Inline Assembly——osdev：https://wiki.osdev.org/Inline_assembly
2. gcc inline asm goto的写法：https://www.appsloveworld.com/c/100/6/labels-in-gcc-inline-assembly
