fifo最小深度的计算

目录

最小深度计算原理：

读写同时进行：最小深度计算公式：

最小深度计算公式应用：

（1）同步FIFO最小计算

（2）异步FIFO最小深度的计算

---

FIFO用作数据流缓冲块，一般用在写快读慢时。FIFO的深度一般为2^N，要符合格雷码转换规则。考虑最坏的情况：写速率最大，读速率最小的时候，就是需要存储数据最多的时候，也就是FIFO深度的下限值。



最小深度计算原理：

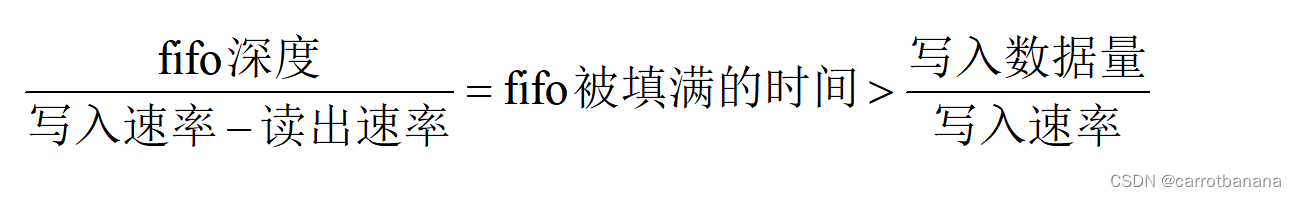

 确保FIFO写数据的时候不发生溢出，FIFO读数据的时候不发生读空。

 例题：A/D采样率50MHz，dsp读A/D读的速率40MHz，要不丢失地将10万个采样数据送入DSP，在A/D在和DSP之间至少加多大容量（深度）的FIFO才行？

解：代入公式：fifo深度/((50-40)*10^6)>10^5/40*10^6

所以fifo最小深度为2*10^4。

读写同时进行：最小深度计算公式：

fifo_depth = burst_length - burst_length * X/Y * r_clk/w_clk

其中：burst_length为最大连续写入长度

X/Y：读取速度。读时钟下，每Y个时钟周期，会有X个数据被读出

r_clk/w_clk：读时钟频率与写时钟频率的比值，在同步fifo中，该值为1.

注意：假如读写不同时进行，则FIFO最小深度为写数据的最大突发个数。

有了最小深度计算公式后，上题便可以快速得出答案;

例题：A/D采样率50MHz，dsp读A/D读的速率40MHz，要不丢失地将10万个采样数据送入DSP，在A/D在和DSP之间至少加多大容量（深度）的FIFO才行？

 解：burst_length=10^5

        X/Y没有给出，因此默认为1

        r_clk/w_clk=4/5

        fifo_depth= 10^5-10^5*(4/5)=2*10^4



最小深度计算公式应用：

（1）同步FIFO最小计算

设计一个同步fifo，读写时钟相同，其中在写入时每100个时钟周期会写10个，具体哪个时刻写入不确定，在读出侧每10个cycle会读1个，计算最小深度？

解：

      考虑背靠背传输，在两百个时钟周期中连续写20个数据，所以最大突发写长度 Burst_length= 20；

      同步FIFO中，读时钟等于写时钟，rd_clk = wr_clk；

      每10个时钟周期读取1个数据，所以X/Y = 1/10=0.1；

      所以：

      FIFO_Depth >= Burst_length -Burst_length* (rd_clk/ wr_clk)*(X/Y)

                          = 20 – 20*1*0.1

                          = 18

（2）异步FIFO最小深度的计算

异步FIFO，w_clk=200MHz，r_clk=100MHz。其中在写入时每100个时钟周期会写40个，在读出侧每10个cycle会读8个，计算最小深度？

解：

考虑背靠背传输，在两百个时钟周期中连续写80个数据，所以最大突发写长度 Burst_length= 80；

      异步FIFO中，rd_clk /wr_clk=1/2；

      每10个时钟周期读取8个数据，所以X/Y = 8/10=0.8；

      所以：

      FIFO_Depth >= Burst_length -Burst_length* (rd_clk/ wr_clk)*(X/Y)

                          = 80 – 80*1/2*0.8

                          = 48

（3） 笔试题

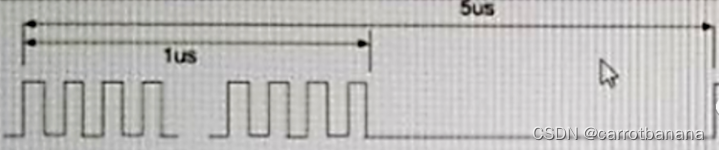

ModuleA/ModuleB用的是同个Clock, Clock频率80MHz。ModuleA和ModuleB同时启动，ModuleA产生如下周期性的burst数据给ModuleB,一共产生8次burst. burst rate : 1280Mbit/s，burst持续时间1us。burst内部速率均匀，burst周期5us，余下的4us内没有数据。



ModuleB收到启动信号后，需要花10us做初始化，所以先把module A的数据缓存在ModuleB内部的同步FIFO中，同步FIFO位宽32bits,初始化结束后，ModuleB以640 Mbit/s的均匀速度从FIFO中读取数据。在满足功能需求的前提下，为了节省电路面积，要求FIFO size越小越好，以下四个选项的FIFO深度，选项（）的FIFO深度符合要求：

A: 128      B: 64     C: 96     D: 160

答案：A

解析：

考虑最大数据情况，在ModuleB启动的10us内，ModuleA一直在传输数据，一共2us有效数据，需要存储 1280Mbit/s * 2us = 2560bit；在第11us，ModuleA传输数据 1280Mbit/s * 1us = 1280bit，ModuleB读取 640 Mbit/s * 1us = 640 bit，需要存储 1280 - 640 = 640 bit，此时共需存储 2560 + 640 = 3200 bit。

考虑整个读写，前15us共写入 3 * 1280=3840，读取 5*640=3200，只需要存储640，目前设置存储3200，所以满足要求。

综合考虑，最大需要存3200bit，深度需要 3200 / 32 = 100，由于FIFO一般为2^N，所以选A的128较为合适。
